Приветствуем! Ключевым элементом двуручкового водопроводного смесителя является кран букса, качество которого предопределяет эффективность работы системы водоснабжения. Предлагаем разобраться в основных разновидностях этой важной внутренней детали, особенностях, преимуществах и недостатках каждого вида. Здесь же мы поэтапно разберём процесс замены изношенного крана Буксы.
Что это такое и для чего он нужен

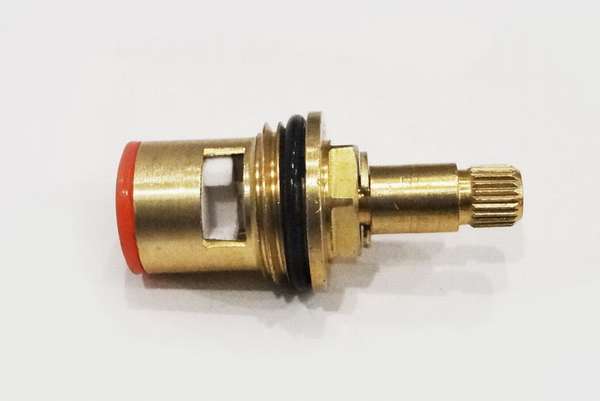

Кран-букса, называемый также вентильной головкой, относится к классу запорной крановой арматуры.
Он представляет собой внутреннюю часть двуручкового смесителя и служит для подачи и закрытия воды.
Назначение и область применения
Основное предназначение двуручкового смесителя – смешивание в единую струю двух водопроводных потоков, а именно холодной и горячей воды. Соответственно на кран буксу помимо открытия и перекрытия тока воды, возлагаются дополнительные функции:
- регулировка напора,
- настройка нужной температуры.
Функциональность прибора предопределяет и сферу его применения, а значит, вентильная головка используется в смесителях, устанавливаемых на умывальники и ванны, в душе и системах биде.
Характеристики
В виду специфики использования к крану буксе предъявляются определённые требования в вопросе соответствия техническим стандартам (ГОСТ 25809-96):
- Герметичность контура.
- Износоустойчивость материалов, из которых он изготавливается.
- Пропускная способность, определяемая диаметром транспортного канала.
- Стойкость элементов к высокой температуре транспортируемой среды (до 75⁰)и температурным перепадам.
- Способность выдерживать внутреннее давление системы (до 1,0 Мпа).
Немаловажное значение имеет и значение угла разворота поворотного механизма. Оптимальным показателем считается угол в 180⁰, минимизирующий степень износа механизма.
Из каких материалов изготавливают
Корпус вентильной головки изготавливается из латуни.
Подвижные внутренние элементы в зависимости от модификации могут быть латуниевыми или керамическими, а внешние гидроизоляционные прокладки (кольца) выпускаются резиновыми.
Устройство крана
Обобщённо конструкция крана буксы сводится к следующему:
- металлического корпуса (шлямбура), оснащённого монтажной резьбой и резиновыми уплотнителями,
- переходного патрубка (штуцера), закреплённого в шлямбуре,
- поворотного механизма (штока), строение которого различается в зависимости от модификации вентильной головки,
- быстросъёмной шайбы, фиксирующей положение крана буксы в смесителе.
Некоторые модели для обеспечения плавности работы и повышения ресурса выработки комплектуются жировой камерой (схему см. на фото).
Принцип работы
Посредством внешнего физического воздействия на кран приходит в движение затвор, расположенный в поворотном штоке. Вращаясь вокруг своей оси параллельно или перпендикулярно потоку воды, затвор открывает ход потоку воды, регулирует его интенсивность или, наоборот, перекрывает.
Отличия крана от задвижки
Отличие крана от задвижки заключается в принципе работы затвора:
- в задвижке запорный элемент размещается главным образом вне транспортной магистрали и движется перпендикулярно транспортируемому потоку,
- затвор в кране размещается внутри штока, а его движение по отношению к потоку жидкости может быть перпендикулярным, параллельным или слегка наклонным.
Это отличие предопределяет и эксплуатационные характеристики устройств:
- сферу применения,
- коэффициент изнашиваемости.
При интенсивном использовании задвижка изнашивается быстрее, поэтому используется главным образом для закрытия или открытия и крайне редко для регулировки интенсивности потока в трубопроводах промышленного типа.
Конструкция крана позволяет ему изнашиваться медленнее даже при крайне интенсивной эксплуатации, поэтому они подходят для бытовых смесителей.
Виды и конструкции
Чтобы безошибочно подобрать буксу, нужно знать какие они бывают.
В зависимости от конструкции штока кран-буксы подразделяются на:
- червячные (резиновые).
Седло клапана перекрывается посредством поступательно выдвигаемой штоком обрезиненной манжеты. По способу движения штока подразделяются на 2 типа: обратно-резьбовые и оборудованные специальными направляющими.
Отличительная особенность – необходимость совершения нескольких полных витков крана для полного его открытия или закрытия. Чаще всего используются в смесителях вентильного типа.
- керамические (дисковые).
Внутренний запорный элемент выполнен из двух металлокерамических тщательно отполированных дисков (пластин) с отверстиями (статичного и поворотного), совмещение или развод которых обеспечивает работу смесителя.
- шаровые.
Роль запорного механизма выполняет тщательно отполированный металлический шар со сквозным техническим отверстием внутри.
Различаются кранбуксы и по типоразмеру посадочной части, которая может быть:
- ½, дюйма,
- 3/8 дюйма,
- ¾, дюйма,
- М181.
Также вентильные головки классифицируются по следующим признакам:
- производителю (отечественные или импортные),
- углом поворота (полно- и полуоборотные),
- температуре рабочей среды (для холодной или горячей воды),
- форме головки (шлицевая или квадратная), посредством которой кран крепится к маховику (вентилю или ручке)
- количеству шлицев (выступов, звёздочек) на штоке для установки на маховик: 20, 24 и пр.
Преимущества и недостатки
Предлагаем проанализировать достоинства и недостатки каждой модели вентильных головок в сравнительной таблице:
| Червячная кранбукса | Керамическая кранбукса | Шаровая кранбукса | |
| Открывание | Долгое. Несколько полных поворотов крана. | Быстрое, бесшумное. Угол поворота от 90 до 180⁰ | Быстрое, бесшумное. Угол поворота от 90 до 180⁰ |
| Износ | Быстрый износ резиновой манжеты | Медленный | Медленный |
| Чувствительность к качеству воды | Примеси солей и металлов провоцируют преждевременный износ резинового уплотнителя. | Примеси песка могут привести к заклиниванию механизма. Керамика нейтральна к химическим соединениям. | Примеси песка изнашивают поверхность шарового элемента. |
| Необходимость установки дополнительной системы фильтрации | Необязательно | Да | Да |
| Особенности ремонта | Минус требуется полное перекрытие воды. Плюс резиновую прокладку можно изготовить самостоятельно. | Не пригодность к починке внутренних деталей. | Не ремпригодность внутренних деталей. |
| Стоимость | Низкая | Высокая | Средняя |
Срок службы
Средний период эксплуатации кранов букса зависит от модификации устройства:
- червячные служат в среднем 1,5 – 5 лет,
- шаровые – от 3 до 5 лет,
- керамические – от 5 лет и более.
Однако весомое влияние на срок жизни изделий оказывает состав воды. Наличие тех или иных примесей может ощутимо сократить срок эксплуатации, тогда как в чистой воде прибор может исправно работать в течение десятилетий. В этой связи эксперты рекомендуют устанавливать фильтры тонкой очистки. Если вы в поисках острых ощущений, то новое Cat казино именно тот сайт, на котором стоит остановить свой выбор. Забирайте 5 бонусов на свои первые депозиты.
Весомое значение имеет и интенсивность использования смесителя. Так винтовые головки, установленные в ванной, изнашиваются меньше, чем установленные на кухне.
Первый признак износа вовсе не протечка крана, а появление характерного дребезжащего гула как следствия возникновения резонанса в вентиле.
Советы по выбору
При выборе подходящей модели крана буксы учитывается ряд аспектов:
- размер посадочной части,
- тип и шаг резьбового соединения,
- длину и конфигурацию штока,
- число шлицов (для импортных моделей).
Российские и импортные модели не всегда взаимозаменяемы. Смена российского крана буксы на зарубежный возможна только в комплексе с маховиком.
Замена одной модификации на другую (к примеру, червячного на керамический) возможна при полном совпадении габаритных значений и соответствии смесителю.
Не стоит забывать и об условиях эксплуатации будущего изделия: составе воды, интенсивности работы.
Чтобы избежать ошибки в выборе нужной детали, эксперты рекомендуют обращаться в специализированный магазин со старой деталью. На её основе консультант подберёт нужную модель.
Примерная цена
Модели кран-буксов мало отличаются между собой по цене, разница часто не превышает порядка 50 рублей. Ключевые различия в ценах основаны на стране производства:
- самые дешёвые вентильные головки изготавливают в Китае. В среднем их стоимость колеблется в пределах – 70 – 1 000 рублей,
- российские стоят порядка 200 – 1 500 рублей.
- европейские бренды – от 450 до 2 500 рублей.
Такой разброс в стоимости обусловлен особенностями конструкции и материалов, используемых при изготовлении изделий. Эти различия предопределяют функциональность и износоустойчивость агрегата, поэтому выбирая подходящую модель, цена не должна играть роль определяющего фактора.
Правила монтажа и эксплуатации крана
Процедура замены и починки крана буксы не вызывает сложностей, а потому эти работы можно выполнить самостоятельно, не обращаясь к мастерам.
Необходимые инструменты и материалы
- Разводной (шведский) ключ.
- Трубный (газовый) ключ.
- Отвёртки (крестовая и плоская).
- Пассатижи.
- Нож.
- Плотная резина.
- Ветошь.
Ход работ
- Перекрытие трубы, по которой подаётся вода.
- Съём декоративного колпачка, установленного в центре вентиля.
- Выкручивание отвёрткой крепёжного винта.
- Демонтаж вентиля посредством совершения несильных раскачивающих движений.
- Откручивание декоративной шайбы с помощью пассатижей. Подкладывание кусочка ткани или резины позволяет не поцарапать накладку.
- Выкручивание буксы из посадочного гнезда ключом за верхнюю часть со специальными надсечками. Вывинчивание выполняется против часовой стрелки.
- Очистка смесителя изнутри.
- Смазывание резьбовых соединений специальным масляным составом (при необходимости герметиком).
- Ввинчивание новой буксы выполняется в обратном порядке согласно пунктам 6-1.
- По завершению монтажа ток воды восстанавливается, а кран проверяется на предмет протечек.
Для смены направления движения буксы при открывании в ней выкручивается стопорный винт, который затем вкручивается с обратной стороны.
Видео по монтажу
Как краткое руководство по самостоятельной замене крана буксы рекомендуем посмотреть видео-инструкцию:
Особенности эксплуатации
- Не допускается установка кранов, предназначенных для холодной воды, в магистраль горячего водоснабжения. Соответствующая маркировка указывается на упаковке агрегата и на самих приборах (синяя метка – для холодной воды, красная – для горячей).
- Устанавливаемые кран-буксы должны соответствовать давлению контура. Значения рабочего давления каждого прибора обозначаются на упаковке и в технической документации изделия.
Частые ошибки и проблемы при установке
- При вкручивании буксу нельзя перетягивать, это приводит к образованию протечек. Она просто вкручивается до упора.
- При демонтаже можно столкнуться с проблемой прикипания буксы к корпусу по причине его окисления или появления ржавчины. Как способы решения проблемы применяются следующие техники:
- Обработка корпуса уксусом, специальными химическими или кислородосодержащими средствами.
- Нагрев корпуса строительным феном.
- Небольшое расшатывание буксы. Переусердствование приводит к поломке крана и смесителя.
- Высверливание вентильной головки – как крайний метод, т.к. впоследствии потребуется нарезка нового резьбового соединения.
Советы экспертов
- При повреждении в червячных буксах седла клапана (наличии трещин, углублений или сколов) центровой элемент меняется полностью.
- Протечка непосредственно под вентилем свидетельствует о необходимости замены сальников.
- Скрип крана или необходимость приложения усилий при движении ручки или вентиля предупреждают о необходимости смазывания вентильной головки. Это предупредит её дальнейшую поломку.
- Проблема с герметичностью керамических и шаровых букс свидетельствует о необходимости полной их замены. Починка внутреннего блока, как правило, не возможна.
- При износе резиновых прокладок, достаточно вырезать нужный элемент из плотной резины или купить в специализированном магазине и произвести их замену.
Заключение
Как видите, особых сложностей в замене крана буксы нет, главное – правильно его подобрать.
Мы готовы делиться с Вами опытом и будем рады получать обратную связь от Вас. Подписывайтесь и оставляйте комментарии, будем учиться вместе.
До новых встреч!
