Что такое байпас в системе отопления

Байпас и необходимость его монтажа при организации однотрубной или двухтрубной систем отопления обусловлены улучшением качества обогрева помещений в частном доме или квартире многоэтажки. Для чего нужен байпас: это металлическая или пластиковая труба в виде перемычки, обходящая тот или иной отопительный прибор. Сама установка байпаса создает варианты по перенаправлению теплоносителя в обход заменяемых или ремонтируемых устройств без отключения отопления в доме. Перемычка из отрезка трубы для перенаправления жидкости в обход конструируется неуправляемым (открытым), с клапаном, или автоматическим.

Устройство может обслуживать разные механизмы насос системы отопления, манометр, радиатор, коллектор, трубопровод «теплый пол», и т.д. Особенно важен обход для бесперебойной работы насоса – при правильном уклоне труб принцип работы естественной циркуляции на время заменит ремонтируемый насос, и отопление не будет отключено. Важно обвязать трубной перемычкой радиаторы, особенно в однотрубной схеме, а при включении в схему клапанов перепускных байпасный вентиль просто необходим. И последнее применение устройства – работа в коллекторном узле двухтрубных схем при смешении подачи и обратки на входе или выходе в котел.

Перемычка может устанавливаться в трубопроводах металлопластиковых, полипропиленовых, стальных, чугунных, латунных или медных. Устройство можно купить или сделать своими руками, но металлические стальные трубы использовать нежелательно, так как они ржавеют и засоряют теплоноситель. Оптимальный вариант – отопление и байпас из полипропилена: схема такого трубопровода будет работать надежно и долго.

Что такое байпас в системе отопления

Для чего нужен байпас и как он работает

Однотрубная схема разводки отопления до сих пор имеет спрос в индивидуальном строительстве, но и в старых многоэтажных домах такое решение применялось часто, поэтому установка обходной трубы считалась вариантом не обсуждаемым и необходимым.

Целевое назначение:

  1. Обеспечение бесперебойной работы отдельных узлов системы отопления без отключения тепла. Ремонт или замена механизмов, оборудования и отдельных элементов в системе отопления облегчается тем, что входные и выходные запорные вентили (подача и обратка) теплоносителя перекрываются, а рабочая жидкость перенаправляется по перемычке-трубе, в результате чего можно беспроблемно демонтировать сломанный узел или отремонтировать его. Вот зачем нужен байпас в системе отопления, но это не единственное предназначение байпаса,
  2. Функционирование однотрубной отопительной системы можно усовершенствовать, так как она имеет существенный недостаток: температура от нагретого теплоносителя неравномерно распределяется по радиаторам из-за последовательной схемы их подключения. Таким образом, в самом последнем радиаторе температура всегда будет самой низкой. Для получения одинаковой температуры на всех батареях устанавливают байпас перед каждым обогревательным прибором – радиатором, батареей или регистром. Здесь назначение байпаса состоит в том, что некоторый объем носителя направляется в обход секций радиаторов, и горячим попадает даже в самую дальнюю батарею. При этом диаметр трубной перемычки в однотрубной системе отопления должен быть равным или меньше диаметра труб основной схемы,
  3. Поддерживать работу систем отопления при аварийном отключения электричества, так как циркуляционный насос не функционирует, а наличие обвода сделает передвижение теплоносителя бесперебойным.

Важно: Домовладельцы часто задаются вопросом, а нужен ли байпас в двухтрубной системе духтрубной отопления? При такой схеме движения рабочей жидкости байпас после закрывания вентиля будет перенаправлять теплоноситель на те участки, которые больше других теряют тепло.

Что такое байпас в системе отопления

Классификация устройств

Байпасы разделяются по типу запорной арматуры и по функциональному назначению. По разновидностям запорных устройств в схеме разных систем отопления обводы бывают:

  1. Включение в систему с запорным вентилем, который вручную открывается или закрывается в нужный момент. Вентиль, который может быть трехходовым или шаровым, рекомендуется врезать по центру трубы,

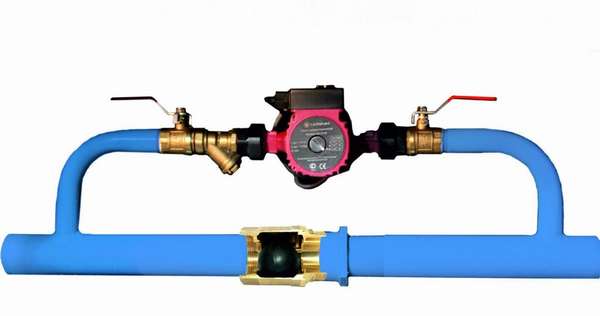

  2. Перемычка с клапаном – автоматическое устройство, работающее автономно и не требующее постороннего вмешательства. Автоматический отопительный клапан это резиновый или силиконовый непотопляемый шар. Такой байпасный клапан работает только совместно с насосом: при включении электродвигателя клапан под давлением рабочей жидкости открывается, при выключении насоса – закрывается, останавливая перемещение теплоносителя.

Важно: чтобы установить байпас с автоматическим клапаном в систему отопления полипропиленовых труб, необходимо следить за происхождением рабочей жидкости: она должна быть абсолютно чистой, без накипи, мусора, ржавчины, и т.д. Любые твердые частицы могут деформировать шар, и клапан будет пропускать жидкость.

Что такое байпас в системе отопления

По функциональному предназначению байпасы классифицируются, как:

  1. Радиаторная перемычка, расположенная на входе в радиатор для планового или аварийного отключения прибора без остановки отопления,
  2. Байпас насосный: устанавливается одновременно с насосом для отключения или изменения режима его функционирования. Если обводная труба установлена правильно, то выход насоса из строя невозможен,

Установка байпаса – условия и способы

Чтобы установить обходную трубу байпаса в систему отопления полипропиленовых труб правильно, соблюдайте следующие рекомендации:

  1. Диаметр обходной трубы берется меньшим, чем диаметр трубопровода,
  2. Перемычка должна располагаться как можно дальше от основного стояка и как можно ближе к обслуживаемому устройству,
  3. Байпас монтируется в горизонтальном положении во избежание появления воздушных пробок,
  4. Устанавливать байпасный отрезок трубы можно только после слива теплоносителя.

Первый способ монтажа перемычки для радиатора – сварной. Включение полипропилена в систему отопления обеспечивает максимальную надежность схемы, но стальные трубы тоже можно использовать, правда, с меньшей эффективностью. ПВХ или металлические трубы для байпаса сверлятся в нужном месте, в отверстие вставляется труба перемычки, стык обваривается. В месте былого подключения радиатора устанавливается шаровый кран. Последний этап – установка радиатора на новое место, фиксация прибора и подключение его к отоплению.

Второй способ муфтовый. Радиатор также демонтируется, перемычка крепится на месте при помощи заводских муфт, на краях байпаса врезается запорная арматура. Точно так же радиатор крепится и подключается в схему на новом месте.

Что такое байпас в системе отопления

Байпас в системе «теплый пол»

О том, как правильно установить байпас в схему «теплый пол», нужно рассказать более подробно, так как температура теплоносителя при таком решении не должна быть более 45 °С. Монтаж теплого пола предусматривает установку коллектора, а обводная перемычка на нем выполняет роль обходного отрезка отопительной трассы и узла смешения.

Смесительный узел в коллекторе – это трехходовой клапан с термодатчиком. Клапан делит поток теплоносителя на две части, одну из которых он направляет в трубы устройства «теплый пол», а вторую – через параллельную магистраль. При этом происходит смешение подачи и обратки, после чего рабочая жидкость поступает обратно рубашку котла.

Перед тем, как сделать байпас по малому контуру, нужно понимать, что перемычка через трехходовой клапан будет соединять подачу и обратку, то есть, коллектор должен быть обязательно включен в схему теплых полов. Работает байпас в такой схеме следующим образом: после запуска котла трехходовой перекрывает поступление холодной рабочей жидкости из теплотрассы в теплогенератор.

Что такое байпас в системе отопления

После того, как теплоноситель нагреется до заданной температуры (45-50°С), автоматический клапан откроется и пропустит некоторое количество горячего теплоносителя в трубу обратки. Такой прием позволяет избежать накопление конденсата в камере горения и на поверхности рубашки котла.

Металлический или ПВХ отрезок обводной трубы необходим в любой схеме отопления, так как его использование представляет собой экономичный вариант распределения тепла с высоким КПД при экономии твердого, газового, жидкого или электрического энергоносителя. Проще говоря, объем теплоносителя, который подается на радиаторы и другие приборы и устройства, при установке байпаса сокращается, не нарушая нормы расчета теплоотдачи как отдельных элементов системы, так и всей конструкции.
