Что представляет собой щитовой затвор и его функции

Щитовые затворы используются для регулирования уровня воды. Конструкция устройства состоит из большого металлического щита, используемого для частичного или полного перекрытия потоков жидкости: воды, канализационных стоков.

Как правило, затворы изготавливаются из стали с высокими антикоррозийными характеристиками. Используется углеродистая и легированная сталь. Материалы должны быть качественными и сертифицированными.

При выборе щитовых затворов определяем тип устройств, смотрим на инструкцию по применению, сравниваем технические характеристики. Только после тщательного анализа можно покупать и устанавливать устройство.

Конструкция и принцип работы затвора

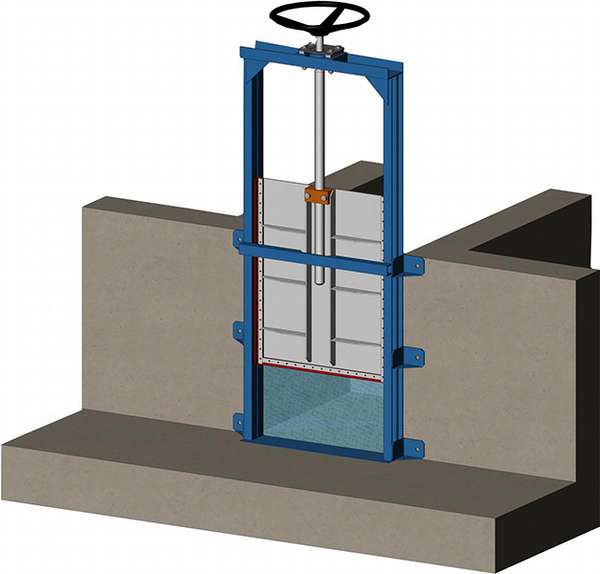

щитовой затвор

Щитовые затворы состоят из таких основных частей:

  • металлической рамы, которая обеспечивает прочность конструкции,
  • самого стального щита, с прокладками для герметизации устройства, движение которого обеспечивается с помощью подшипников,
  • механизма управления, который приводит затвор в движение, перемещение устройства производится с помощью электродвигателя или вручную.

Щитовые затворы применяются в разных сферах: в гидротехнических сооружениях типа каналов и дамб при организации шлюзов, в больших комплексах насосных устройств, в оснащении очистных сооружений и канализационных систем.

Щиты работают таким образом: они перемещаются вдоль рамы из-за вращения вала или штурвала, который связан со щитом винтом. Винт закрепляется на щите, может перемещать его. Часто эта деталь прикрывается кожухом. Щит окантовывается уплотнителем по всему периметру, что обеспечивает водонепроницаемость устройства.

Виды щитовых затворов

щитовые затворы

По способу размещения различаются глубинные щитовые затворы, особенностью их установки является то, что они располагаются на дне лотка или канала, и поверхностное устройства, которые находятся в верхней части шлюза. Такие приборы приводятся в движение с помощью ручного и автоматического способов. Устройства могут устанавливаться с применением штроб для перемещения, без применения штроб или с помощью фланцев.

Поверхностные затворы располагаются в начале канала, верхняя часть которого всегда остается немного выше уровня воды или другой емкости. Такие устройства используются для регулирования водного потока или для полного его перекрытия. Применяется также и при возникновении паводка, когда уровень рек, озер и искусственных водоемов повышается.

Основные функции:

  • используются в качестве плотин на разных водоемах,
  • как насосные станции систем водоснабжения,
  • сооружение для очистки сточных вод,
  • плотины на различных водоемах,
  • оросительные комплексы.

Среди положительных сторон: надежность и прочность конструкции, высокий уровень герметичности, эффективность подъемного механизма, широкий выбор моделей, простота в эксплуатации и ремонте, удобное управление устройством в автоматическом режиме.

Конструкция устройства может изготавливаться с байпасом, он предназначается для перелива воды. Щитовые затворы изготавливаются из качественной нержавеющей стали, которая обладает высокими антикоррозийными свойствами.

Устройства глубинного типа предназначаются для работы в глубоких шлюзовых каналах, которые постоянно находятся под водой. Данные устройства могут двигаться при помощи специальных колес или скользить по каналу в раме. Затворы применяются для регулирования уровня воды в конструкциях. По края щита размещаются специальные ролики, с помощью которых происходит открытие или закрытие канала с рабочей жидкостью. Колеса устройств оснащены подшипниками закрытого типа, они облегчают движение в водном потоке.

Используемые механизмы

механизмы щитовых затворов

Затворные механизмы должны обязательно отвечать требованиям безопасности. Среди них различают следующие:

  1. Шлюзовой – крупногабаритные механизмы, которые предназначаются для регулирования или отсекания большого потока воды. Для работы таких систем нужен электрический привод.
  2. Шандора – служит для перекрытия каналов или проемов в межкамерных стенках. Они могут быть оснащены одной или несколькими секциями. Шандора работает без приводных механизмов, все операции выполняются с помощью стационарных или мобильных подъемных устройств. Такие системы предотвращают утечки, позволяют реагировать на аварийную ситуацию.
  3. Шиберная задвижка предназначена для работы в условиях повышенной сложности: при загрязнении жидкостей, шламах, пульпах. Конструкция позволяет проделывать быстрый и качественный ремонт, если возникает затвердение пропускаемого вещества.

При выборе механизмов обязательно обращайте внимание на тип устройств и их назначение. От этого зависит то, насколько качественно будет выполнять свою работу механизм.

Управление устройством

щитовой затвор ручной

Щитовые затворы применяются в системах водоснабжения и водоочистки, мелиоративных системах. Рассмотрим, какая система управление позволяет щитовым затворам реализовывать основные функции:

  1. Штурвал обеспечивает ручное управление щита по штокам, который изготавливается из нержавеющей стали. При правильном уходе шток будет работать годами.
  2. Ручной редуктор обеспечивает быстрое открывание и закрывание запорной арматуры. Вы будете экономить свои силы, оснащенное таким образом устройство очень удобно.
  3. Электропривод – позволяет поднимать и опускать щитовые затворы даже дистанционно. Электропривод – крайне необходимый инструмент управления.

Щитовые затворы применяются для регулировки уровня воды, перекрывания потоков жидкости. При выборе устройств не забывайте о качестве их исполнения, они должны быть максимально качественными. Желательно, чтобы устройства были выполнены из высокопрочного материала. Как правило, это стальные изделия с высокой прочностью и производительностью.
