Что представляет собой полнопроходной шаровый кран

Шаровый кран представляет собой специальный вид запорной и регулирующей арматуры. В современном мире эти устройства применяются в различных сферах, где есть трубопроводные системы различного назначения. Шаровые краны имеют долговечный срок эксплуатации, неприхотливы в применении и не требуют смазки, подтягивания и особого ухода за собой.

В основном они широко применяются в сфере теплоснабжения, в трубах проводящих безкислотую воду, в теплопроводах и масляных трубах. Простота и легкость в установке и эксплуатации, долговечность и малые эксплуатационные затраты – главные достоинства шаровых кранов.

Конструкция полнопроходного шарового крана

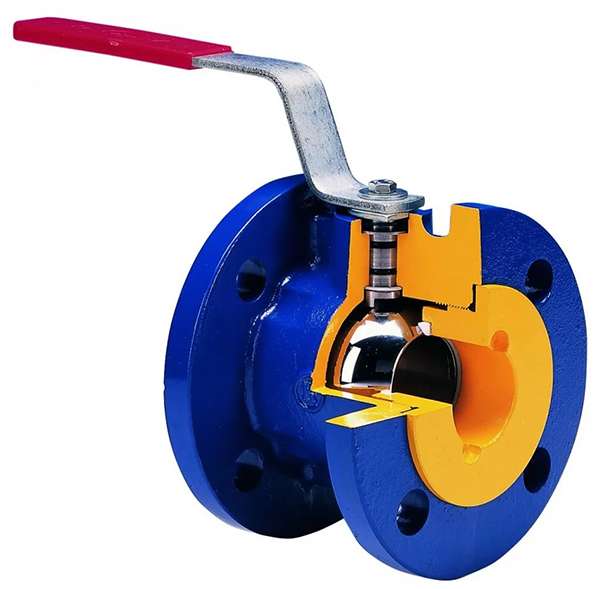

Полнопроходной шаровый кран

Шаровый кран оснащен сферическим запорным конструктивным элементом, роль которого состоит в отсечении или регулировании потока проходящей по трубам среды. Запорный элемент имеет в центре небольшое отверстие – проход. Когда требуется пропустить среду через кран, проход направлен в ту же сторону, что и трубопровод. В закрытом положении проход находится в перпендикулярном положении к оси трубы, в результате чего поток среды прекращается.

Высокий шпиндель в конструкции крана и круглая форма обеспечивают полную изоляцию в системе, которую довольно легко получить. Существует также съемная ручка, которую можно поставить на 1800. В конструкции шарового крана нет тяжелых или непрочных элементов, что обеспечивает их долговечность. Благодаря обеспечению полноценной надежности и изоляционных характеристик, эти устройства широко используются также для газообразных сред. Однако для дросселирования и подобных условий их не рекомендуется использовать.

В большинстве случаев полнопроходные шаровые краны оснащены двумя проходами – одним входом и одним выходом, благодаря чему среда в трубопроводах перемещается линейно.

Шаровые краны отлично подходят для различных  видов сред, широкого диапазона температур, давления и эксплуатационных условий. В общем, по типологии различают два основных видов этих устройств:

по типу крепления и движения шара внутри конструкции,

по типу прохода.

Другие конструктивные особенности устройства являются технологическими особенностями производителя в зависимости от назначения и условий эксплуатации.

Современные шаровые полнопроходные краны играют роль запорно-регулирующей арматуры в различных системах трубопроводов холодной, горячей воды, масляных трубах, отопительных системах и т.д. Применяются они двумя способами соединения сварном и фланцевом.

Изготовление шаровых кранов

Изготовление шаровых кранов

На современном рынке стройматериалов представлены различные виды полнопроходных кранов от разных производителей, которые имеют более совершенную конструкцию и полезные характеристики. Поверхность таких кранов намного уменьшает трение, что позволяет таким конструкциям служить довольно долго даже при очень тяжелых условиях эксплуатации. Такие устройства имеют высокую стойкость и надежность, поэтому широко применяются в экстремальных эксплуатационных условиях, например при высоких температурах или давлении, под большим механическим воздействием и т.д.

Полнопроходные шаровые краны обычно изготавливаются из латуни при помощи горячей ковки. Такой способ позволяет изделиям обладать особенной конструкцией, благодаря чему обеспечивается отличная пропускная способность, отсутствие образования известковых налетов и загрязнений, которые могут стать причиной нарушения герметизации и регулирования. Достигается все это даже при минимальной турбулентности. Кольца и профильные опоры также изготавливаются из прочного и высококачественного материала, что обеспечивает максимальную надежность работы даже в условиях повышенной температуры и давления при подаче горячей и холодной воды, сжатого воздуха, сухого пара.

Технология изготовления современных шаровых кранов и их конструкция продуманы до мельчайших деталей, что позволяет им обладать отличными эксплуатационными характеристиками.

У некоторых моделей штуцеры и корпус соединяются сварным путем в одно целое. Для полной герметизации используют углеродно-тефлоновые прокладки, усиленные специальными кольцами. Все эти особенности позволяют конструкции приобрести прочность, надежность и стойкость к агрессивным условиям эксплуатации. Внутри крана установлен стальной шар с отшлифованной поверхностью для длительной службы изделия.

Принцип работы устройства

Принцип работы шарового крана

Принцип работы шаровых кранов довольно простой. Проток сырья через кран контролируется открытым и закрытым положением устройства, что обеспечивается простым поворотом внутренней сферы на 90°. Таким образом, кран полнопроходной регулируется путем простого вращения. Запорные шаровые краны могут быть одинакового диаметра с трубопроводом. Также существуют стандартнопроходные краны, которые способны редуцировать поток проходящей по трубам среды.

Жидкость проходит через шаровый кран за счет внутренней сферы, который прижимается к уплотнителю при помощи тарельчатых пружин. Таким образом, обеспечивается изоляция прохода даже при повышенном давлении. Кроме этого с целью повышения надежности шаровый кран оснащен шпинделем, усиленным двумя кольцами. Верхнее кольцо можно заменить у всех моделей, а у некоторых можно заменить оба кольца.

При эксплуатации полнопроходного шарового крана гидравлические потери сводятся к минимуму. Это является большим достоинством и позволяет конструкцию работать в любых условиях и с любыми средами – газами и жидкостями. Такие конструкции идеально подходят для линейных отрезков магистралей трубопроводов. При этом важно, чтобы проходимое сырье (газ или жидкость) не вступило в реакцию с материалом, из чего изготовлен кран. Кроме этого в подобных системах отсутствует образование кавитационных пустот, что позволяет использовать конструкции в отопительных системах и водопроводах.

Преимущества шаровых полнопроходных кранов

Муфтовый шаровый кран

Шаровые краны представляют собой современную, более совершенную альтернативу чугунным и стальным задвижкам, которые широко применяются в коммунальных сетях в различных сферах. Современные шаровые краны обладают большими достоинствами и потребительскими свойствами, чем простые задвижки, что обеспечивает их надежность, высокое качество и долговечность.

  • В шаровом кране обеспечивается максимальная герметичность прохода, благодаря конструкции, технологии изготовления и используемых материалов, что предотвращает какие-либо утечки, а это в свою очередь позволяет экономить воду.
  • Под воздействием воды низкого качества задвижки очень быстро теряют свои потребительские свойства и выходят из строя, что требует их незамедлительную замену. Шаровые краны обладают высокой стойкостью к таким воздействиям, поэтому имеют более долговечный срок эксплуатации.
  • Цельносварная конструкция шарового крана обеспечивает надежность устройства, исключая непрочные линейные соединения. Кроме этого отсутствие соединительных швов исключает смазку и подтягивание, поэтому периодический уход в таких системах не требуется.
  • Наличие не очень высокого гидравлического давления, что предотвращает образование кавитационных пустот.
  • У полноприходных шаровых кранов довольно низкое гидравлическое сопротивление, в них не происходит утечка напора, а, следовательно, нет нагрузки на запорный элемент устройства, поэтому за счет уменьшения нагрузки срок службы у них дольше.
  • Легкий монтаж шаровых кранов, требующий простого набора ключей. Монтаж легко может быть осуществлен даже при установленном трубопроводе.
  • Такие устройства имеют стойкость к воздействию агрессивных сред. Они используются в трубопроводах, по которым транспортируется топливо, масло, растворители и т.д.

Полнопроходной шаровый кран является довольно важным элементом в различных коммуникационных сетях и сантехнических приборах. Благодаря своей простой конструкции, легкому монтажу и неприхотливости он широко используется во многих сферах нашей деятельности. Сегодня на рынке представлен широкий ассортимент шаровых кранов поэтому в зависимости от условий эксплуатации можно выбрать самую подходящую модель изделия для обеспечения максимально эффективного результата.
