Фановая труба для канализации важный элемент системы водоотведения, необходимый для нейтрализации внутрисистемного разрежения и защиты помещений от проникновения зловонных испарений из недр сточных труб.
Что это такое
Чтобы сориентироваться, где и когда она необходима, нужно понять, что такое фановая труба канализации.
Конструкция является соединяющим звеном между канализацией и вентиляционной шахтой или атмосферой в многоэтажных зданиях, независимо от их предназначения. Форма, длина и угол ее наклона могут быть любыми, в зависимости от требований конструкции канализационной системы.
Ее основное предназначение отведение зловонных испарений из канализации и предотвращение их попадания внутрь помещений.
Неприятные запахи результат распада биологических остатков внутри канализации. Расширяясь, они выходят через сливное отверстие ванны, раковин, в т. ч. и кухонной, унитаза.
С этим справляются сифоны, но иногда при одномоментном спуске слишком большого объема воды из-за резкого скачка давления в системе они опустошаются и не могут защитить от испарений. В таком случае отведение зловонных газов происходит благодаря фан-трубе. Она обеспечивает бесшумность передвижения стоков по канализационным конструкциям.

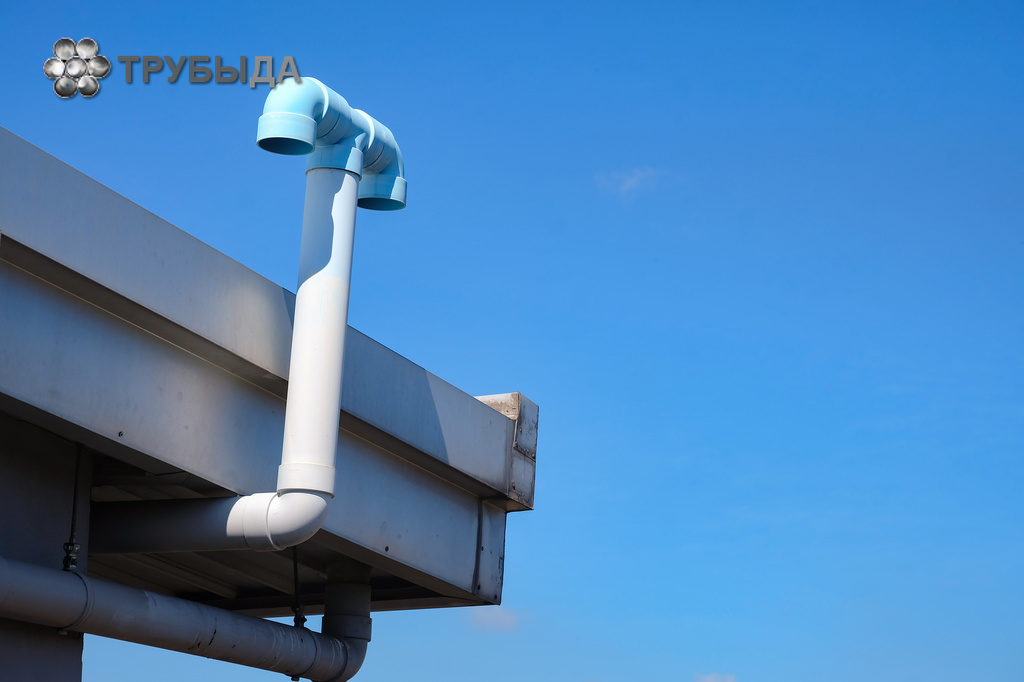

Фановая труба для канализации в частном доме необязательна. Ее монтируют в том случае, если имеется большое количество точек, где возможен одномоментный спуск воды. Часто она выводится на улицу через чердак.
Кроме знания, что такое фан-труба для канализации и принцип ее работы, нужно разобраться, из какого материала она должна быть изготовлена.
Материалы и диаметры труб
Фановая канализационная труба может быть изготовленной из разных материалов. Еще совсем недавно самыми распространенными изделиями были чугунные, пластиковые модели из поливинилхлорида или полипропилена завоевали спрос благодаря доступности, устойчивости к коррозии и к образованию отложений, простоте монтажа.
Пластиковые конструкции достаточно жесткие, устойчивые к высоким температурам, агрессивным веществам, механическим нагрузкам. Можно встретить медные изделия. Важное условие не совмещать разнородные материалы. Если в доме установлены конструкции чугунные, пластиковая фановая не годится.
Изделие состоит из тройника, защитного клапана с крышкой и нескольких ответвлений. Защитный клапан необходим, чтобы газы и сточные воды не выходили наружу. Он вмещает крышку, сам клапан из резины и пружинного механизма. При сливе воды клапан открывается, пропуская ее. Затем закрывается, предотвращая ее обратное движение и выход запаха.
Длина фан-труб зависит от конструкции системы и может быть любым от 25 см до 3 м. Диаметр подбирают в зависимости от размера внешней сточной трубы (стояка). Для унитаза она должна быть на 40 мм шире сточной. Например, для сливной конструкции диаметром 50 мм фановую выбирают 90 мм.
Лучше, если она по ширине будет совпадать со стояком или превышать его. Это связано с тем, что стоки могут создавать сильное давление, которое может мешать нормальной работе системы, широкие фановые изделия снижают риск выведения ее из строя.
Общая внешняя сточная труба имеет больший диаметр, чем внутренние, поскольку в нее сходятся сливы от всех точек в помещении. Таким образом, фановая конструкция выполняет роль переходника. При необходимости она может иметь смещение. Кроме того, можно подобрать конструкцию к любой модели унитаза.
Принцип работы фановой трубы
Стоки передвигаются по канализации сверху вниз. Если задействовано одновременно несколько точек слива на разных этажах или происходит спуск в канализацию большого объема воды, она может утянуть до 25 л воздуха. К тому же стояк внутри полностью блокируется. В результате образуется вакуум, появляется разреженность.
В результате водная пробка из гидрозатворов (сифонов) исчезает и происходит проникновение неприятных запахов в помещения. Чтобы этого избежать, через фан-конструкцию в систему подсасывается воздух, это помогает снизить разреженность, а зловонные испарения отводятся наружу.
Таким образом, фан-труба помогает поддерживать стабильное давление в системе водоотведения. Она предотвращает засоры и застой канализации, повышает эффективность работы стояка, защищает систему от обратного движения сточных вод и предупреждает попадание и накопление неприятных запахов в помещениях.
Когда применять фановую трубу
Фановую конструкцию можно устанавливать в частных и многоквартирных домах, зданиях общего пользования, если в них имеются санузлы. Это строения в 2 и более этажа. Изделие не устанавливают в одноэтажных домах с одним санузлом.
Если же в таком доме имеется несколько точек слива, в совокупности перекрывающих стояк или более 2 санузлов, пластиковую фановую трубу можно установить. Запахи из канализации проникают в помещения, если стояк с небольшим диаметром (50-70 мм). Это возможно, если кухня имеет отдельный внешний сток. В этом случае смело можно устанавливать фан-конструкцию.
Она необходима, если септик расположен на расстоянии менее 8 м от дома и запахи из канализации проникают в жилые помещения или если уклон системы водоотведения недостаточный.
В многоквартирном доме или многоэтажном здании другого назначения, если в нем имеется канализация, наличие такой конструкции обязательно. Фановые изделия можно устанавливать в банях, бассейнах и других подобных помещениях.
Монтаж и ремонт фановых труб
Монтаж фановых труб проводят по следующей схеме:
- Если установка производится на старый стояк, придется предварительно разобрать систему водоотведения и при необходимости заменить трубы теми, где предусмотрен такой элемент конструкции. При выборе фан-трубы учитывают диаметр стояка. Это важно для отведения большого объема сточных вод.
- Монтаж фановых изделий осуществляют в крайней опорной точке стояка. Это уровень фундамента. Предварительно необходимо сделать отверстие нужного размера для того, чтобы осуществить от системы водоотведения вывод на крышу. Запрещено объединять фан-вытяжку с газовой, т. к. это чревато взрывом.
- Осуществляют монтаж сантехнического узла и только в заключении монтируют фан-трубу и обратный клапан.
- Уплотнители деталей из гофры, если такие имеются, предварительно смазывают мылом или силиконом для облегчения монтажа.
- Для фиксации фан-труб применяют только металлические хомуты. Они надежные и способны компенсировать небольшие отклонения от разметки.
- Для звукоизоляции конструкции используют монтажную пену или утеплитель, зафиксированный с помощью хомутов. В первом случае становится затруднительным ремонт и демонтаж участка.
При монтаже фановых изделий рекомендуется учитывать, что вывод на крышу должен быть достаточной высоты (на ниже 50 см) и размещаться с подветренной стороны строения, чтобы неприятные запахи не опускались к земле. Конструкцию размещают в теплом помещении, а ее вывод в холодном. Это будет дополнительно стимулировать движение воздуха в правильном направлении.
Ремонт конструкции включает демонтаж старых и установку новых деталей.
Все стояки в доме подключают к одной фан-трубе. На остальных монтируют обратный клапан. При спуске большого объема сточных вод внутри клапана появляется разрежение, за счет которого он втягивает воздух из помещения. После стабилизации давления пружинный механизм закрывает клапан.
