Выбор сантехнических труб и переходников пвх для канализации

Трубы и фитинги ПВХ почти вытеснили с промышленного рынка аналоги из метала при монтаже канализационных конструкций. Изделия из пластика практически не уступают им в прочности, не подвергаются коррозии, имеют меньший вес и стоимость, соединяются просто.

Применение пластиковых изделий в канализационных коммуникациях

Сантехнические трубы и переходники ПВХ для канализации применяют на производстве и в частных хозяйствах, квартирах и домах, внутри помещения и снаружи. Большой ассортимент переходников и соединителей позволяет создавать простые и более сложные конструкции без сварочного оборудования, простой стыковкой элементов конструкции.

Благодаря устойчивости к воздействию агрессивных химических сред канализационных вод, широкому температурному диапазону эксплуатации материал сохраняет свои первоначальные характеристики до 50 лет.

Пластик имеет маленький вес, поэтому транспортировку осуществлять несложно. Этот параметр влияет и на простоту монтажа, крепеж, крепления можно производить в одиночку, не прилагая особых усилий.

Особенности выбора труб и фитингов для канализации

Фитинги для труб ПВХ стандартные элементы, которые служат для подключения и соединения труб, отводящих сточные воды. Их размер подбирается соответственно диаметру основных элементов.

Существуют требования ГОСТа, которые четко прописывают, какого размера изделия должны быть в зависимости от подключаемой сантехники:

• сливная труба ванны, душа, раковины, мойки, биде 4 см;
• унитаз и главный стояк 11 см;
• отводы от центрального стояка 6 см;
• комбинированный слив 5 см;
• наружные коммуникации 16-20 см.

Учитывая предназначение и условия применения, нужно обращать внимание не только на внутренний и наружный диаметр, необходимо также точно рассчитать длину всей конструкции и составных секций, запас прочности, который будет выдерживать нагрузки в том или ином случае, количество и разновидность соединительного типа фитингов.

Классификация фитингов

В зависимости от места расположения канализационных труб ПВХ-фитинги используются:

• для установки во внутренних системах;
• для монтажа во внешних конструкциях.

По типу крепления изделия бывают:

• под резиновое уплотнительное кольцо;
• соединяющиеся клеевым составом без использования резиновых прокладок.

Разновидности фитингов для ПВХ канализации

Производители ПВХ-труб для канализации предусмотрели фитинги для всевозможных конфигураций систем отвода сточных вод, чтобы максимально облегчить монтаж и обеспечить возможность самых сложных схем. Кроме того, существуют переходники для подсоединения к старым чугунным трубам диаметром 50 мм и 110 мм.

Сфера применения

ПВХ-трубы и сточные переходники чаще всего применяются при оборудовании хозяйственно-бытовых систем канализации:

• для постоянного отвода жидкостей, температура которых не превышает +80°С;
• кратковременного воздействия температур +95°С (не более 1 минуты);
• химических веществ с кислотностью от 2 до 12.

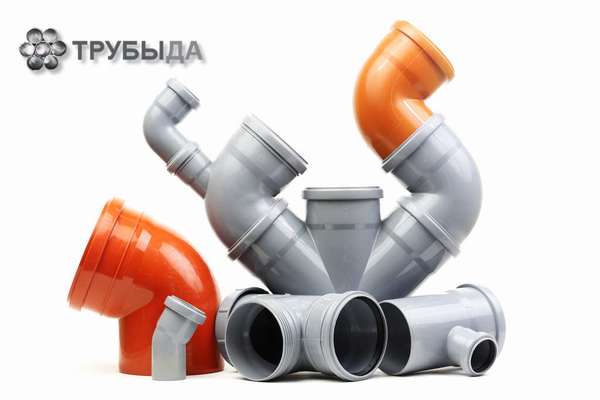

Самые распространенные виды фитингов:

• муфта предназначена для соединения параллельных труб;
• ревизионная муфта оборудована специальным открываемым просветом для очистки системы отвода стоков;
• редукция соединяет трубы разных диаметров и с чугунными элементами;
• тройник для параллельного или наклонного ответвления с углом 45°, 65° и 90°;
• двухплоскостная крестовина для создания 2 перпендикулярных ответвлений от труб с одинаковым или разным диаметром, с углами наклона 45° и 90°;
• одноплоскостная крестовина для 2 параллельных ответвлений с углом 45° и 90;
• отвод позволяет осуществить поворот 2 труб под углом 30°, 40° и 90°;
• компенсационный патрубок устанавливается при замене поврежденного вырезанного участка;
• заглушка служит для перекрытия просвета трубы во время ремонта или ревизии канализационных систем;
• аэратор устанавливают вверху канализационного стояка для недопущения выброса газов через унитаз.

Размеры канализационных фитингов и рекомендации по монтажу

Размеры ПВХ-труб и фитингов подбираются в соответствии с требованиями ГОСТа для безнапорной и напорной систем канализации, а размеры соединителей и переходников должны точно подходить под трубы.

Для обустройства наружной канализации существуют такие типоразмеры фасонных конструкций:

• муфты 110-400 мм (ревизионные до 315 мм), длина 120-330 мм;
• отводы 110-400 мм, расстояние между раструбами 15-90 мм;
• тройник 450-110-400 мм, боковые раструбы 140-530 мм, высота от раструба до торцевой части 140-500 мм;
• обратный клапан 110-250 мм, длина 300-520 мм;
• двухколенный сифон 110-200 мм, длина 510-820 мм.

Для монтажа внутренних систем выпускаются фитинги диаметром 50-200 мм. Крепление к стенам производится пластиковыми хомутами, которые усаживаются с помощью 2 анкеров.



Процесс монтажа делится на этапы:

1. Нарезка труб на куски нужного размера труборезами, болгаркой или ножовкой с обязательным созданием перпендикулярной оси.
2. Кромку тщательно шлифуется напильником и наждачной бумагой.
3. Если используются клеевые фитинги, места соединений обезжириваются. Только после этого наносится клей. Излишки убираются после состыковки элементов чистой ветошью.
4. Фитинги с резиновыми уплотнителями предварительно следует состыковать и отметить границу вхождения. В дальнейшем потребуется обеспечить компенсационный зазор в 1 см.
5. Для максимального снижения риска протечек контактирующие поверхности покрывают силиконовым герметиком.

Размеры тройников для канализационных конструкций

Все пластиковые тройники имеют одинаковую конструкцию, которая состоит из входного простого патрубка и 2 входных раструбов, которые и обеспечивают соединение с концами трубопровода. Они оснащены специальными резиновыми прокладками.

Для стандартных систем водоотведения тройники ПВХ имеют диаметр 110, 160, 200, 250 и 315 мм, для трубопровода большего размера возможно изготовление под заказ деталей, диаметры которых будут равны 400 и 500 мм.

Тройники с углами 45°, 87° и 90° оснащены патрубками разного сечения, поэтому поддерживают переход элементов конструкции с такими размерами:

• 50х50х45°,
• 50х50х87°,
• 110х50х45°,
• 110х50х87°,
• 110х110х45°.

Преимущества ПВХ-фитингов

Комплектующие для систем канализации из поливинилхлорида в первую очередь отличаются высокой прочностью и стойкостью к агрессивным средам сточных вод. Фитинги ПВХ имеют гарантийный срок службы 30-40 лет, а по факту могут прослужить намного дольше.

Большим плюсом этих изделий из ПВХ является простота и легкость монтажа. Для этого не требуется особых навыков, знаний и специального оборудования. Весь процесс сравним со сборкой деталей конструктора один элемент вставляется в другой с размещением резиновой прокладки или нанесением тонкой полоски клея. В случае необходимости все ремонтные работы реализуются быстро.

Еще одно важное преимущество ПВХ-конструкций перед аналогами низкая стоимость комплектующих при высоких эксплуатационных характеристиках.
