Труба гофрированная канализационная отличается от гладкостенной наличием ребер жесткости. Благодаря им подобные изделия приобретают повышенную прочность: могут выдерживать жесткие условия эксплуатации, существенное давление в системе, гидроудары. Гофра изготавливается из металла (стали) и полимерного материала. Изделия отличаются по характеристикам и диаметру. Учитывая, что структура подобных коммуникаций тоже различная, монтаж выполняется по разным технологиям.
Виды канализационных гофрированных труб
Прежде всего изделия делятся на виды по целевому назначению:
- наружная канализация;
- для внутреннего применения.
В первом случае используются коммуникации, которые имеют дополнительный внутренний слой с гладкой поверхностью. Трубы данного вида применяются при монтаже трубопроводов для транспортировки сточных вод: санитарных, ливневых систем. Коммуникации для внешней прокладки отличаются рядом свойств:
- морозоустойчивость, низкая теплопроводность, благодаря чему трубопровод не промерзает в холодное время года;
- устойчивость к расширению под воздействием перепадов температур;
- способность выдерживать существенные нагрузки, т. к. изделия данного вида укладывают на большую глубину (от 2 м и более);
- стойкость к влиянию перепадов давления (вплоть до предельных значений этого параметра), что в условиях внешней канализации является нормой, т. к. в данном случае устанавливается насосное оборудование;
- способность изгибаться, что может произойти под воздействием внешних и внутренних негативных факторов.
Некоторые разновидности гофрированных коммуникаций предназначены для прокладки внутри объекта, чаще на кухне, в санузле под сантехническими приборами. Такие трубы соединяют гладкостенные участки системы и сливное отверстие. Часто при прокладке коммуникаций остается недостаточно места для монтажа прямолинейных участков. Тогда проблема решается путем установки гофры.
Внутри объектов используются трубы небольшого сечения, часто однослойные. В результате вероятность образования засора несколько увеличивается. Однако, учитывая, что гофрированные изделия монтируют под существенным углом под раковиной или ванной, а часто и вовсе располагают вертикально, риск засорения трубопровода невысокий.
Коммуникации данного вида для внутренней прокладки не предназначены для эксплуатации в сложных условиях. Они не выдерживают ни внешней нагрузки, ни внутреннего давления. По этой причине гибкая гофра с ребристой внутренней поверхностью устанавливается в безнапорных системах.
Кроме того, трубы представлены разными видами, отличными по типу материала:
- металлические;
- полимерные.
В первом случае изделия производятся из нержавеющей стали. Благодаря этому они приобретают преимущества: устойчивость к коррозии и перепадам температур. Такие трубы отличаются легкостью, способностью изгибаться, благодаря чему существенно упрощается процесс монтажа. Данные свойства также позволяют устанавливать трубопровод в регионах с повышенной сейсмоактивностью.
Гофрированные стальные коммуникации хорошо комбинируются с гладкостенными изделиями такого же диаметра. Они характеризуются широкой областью применения: отопительные, канализационные системы, водопровод, прокладка кабеля, газоснабжение, вентиляция, пожарная безопасность. Гофрированные металлические коммуникации представлены 2 видами:
- обожженные;
- необожженные.
В первом случае на изделия оказывается дополнительное температурное воздействие. Благодаря этому они становятся более гибкими. Появляется возможность выполнить монтаж на труднодоступных участках. Кроме того, обожженные изделия часто применяются при обустройстве водяных теплых полов. Необожженные коммуникации имеют более широкую область использования.
Изделия с ребристой внутренней поверхностью применяются при прокладке электрокабеля, систем связи. Трубы с гладкими внутренними стенками используются при монтаже систем водоотведения. Диаметр коммуникаций для внутренней прокладки: 16-63 см. Доступные виды труб по типу материала:
- поливинилхлорид негорючие коммуникации;
- полипропилен негорючий материал;
- полиэтилен слабогорючие изделия.
Трубы из ПВХ используются при монтаже систем канализации в частных домах, а также магистральных трубопроводов. Диапазон выдерживаемых температур: -40+50°С. Для прокладки трубопроводов горячего водоснабжения и отопления такие изделия не подойдут. Они могут выдерживать температуру не выше +90°С без потери свойств лишь кратковременно. Период эксплуатации варьируется в зависимости от условий, в которых используется система: от 15 до 50 лет.
Полипропиленовые изделия применяют при монтаже ливневой, дренажной, наружной канализации. Они могут эксплуатироваться в сложных условиях, а также в местностях, где почва химически загрязнена. Диапазон выдерживаемых температур: -20+90°С. Коммуникации этого вида отличаются высокой прочностью.
Трубы ПНД сходны по свойствам с аналогами из ПВХ. Такие изделия легко демонтировать при необходимости, они не содержат вредных веществ, а значит, являются экологичными. Функционируют в широком температурном диапазоне, что позволяет применять их при прокладке разных систем.
Классификация гофрированных труб по количеству слоев
Коммуникации делятся на группы с учетом структуры:
- однослойные;
- двухслойные.
Первый из вариантов отличается узкой областью применения. Так, однослойная гофрированная канализационная труба используется при прокладке электрокабеля. Это обусловлено необходимостью защиты электросетей от влаги. Кроме того, такая гофра подвержена быстрому засорению. При монтаже наружной системы канализации данная разновидность не применяется из-за недостаточно высокой прочности и наличия неровностей внутри. Такие коммуникации могут использоваться для соединения гладкостенного трубопровода и сантехнических приборов.

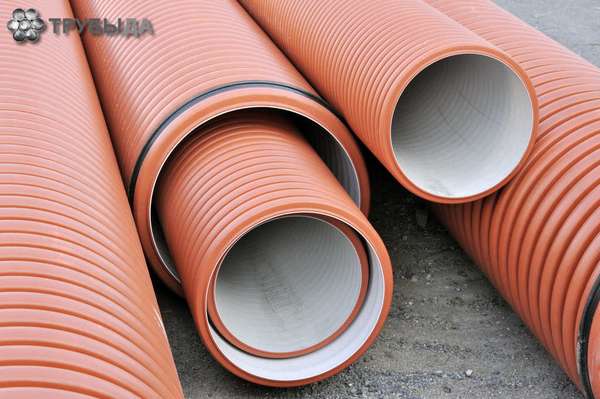

Труба двухслойная гофрированная имеет более сложную структуру: наружная поверхность состоит из ребер жесткости, внутренние стенки гладкие. Коммуникации отличаются по диаметру. Значение данного параметра варьируется от 40 до 1200 мм. Трубы делятся на виды по целевому назначению:
- бытовые: 40, 50, 90, 110 мм;
- производственные: 160 и 200 мм (наиболее распространенные варианты), 250, 315, 400, 500 мм;
- коммунальные: 630, 800, 1000, 1200 мм.
Благодаря такой конструкции появилась возможность применять гофрированные трубы для наружной канализации. Они могут укладываться на глубину, не теряя при этом свойств.
Преимущества гофрированных полимерных труб
Широкое распространение коммуникации получили благодаря положительным качествам:
- устойчивость к воздействию механических повреждений, что обусловлено наличием многочисленных ребер жесткости;
- небольшой вес;
- простота монтажа;
- возможность прокладки трубопровода на участке любой сложности;
- долговечность;
- стойкость к образованию коррозии;
- негорючесть большинства видов полимерных коммуникаций.
Двухслойные гофрированные трубы для канализации имеют существенные преимущества по сравнению с однослойными аналогами. Это обусловлено гладкими внутренними стенками. Однослойные изделия имеют неровности на внутренней поверхности, поэтому такие трубы следует выбрать для канавы, их используют при обустройстве дренажа. Данная особенность способствует образованию засоров и снижению общей стабильности системы. Для повышения надежности наружных трубопроводов изделия диаметром 110 мм и больше использовать предпочтительнее, т. к. проходимость будет лучше.
Этапы монтажа гофрированных труб
При укладке внутреннего трубопровода применяются стандартные методы: резиновый уплотнитель, фасонные элементы. Монтаж канализационных труб наружной системы предполагает копку траншеи. Основные этапы работ:
- подготовка участка;
- выемка грунта;
- монтаж трубопровода;
- обратная засыпка.
Участок очищается от сорной травы. Составляется план прокладки трубопровода, затем выполняется разметка площадки, для этого используют колья и веревку. Производится копка траншей. Их ширина определяется с учетом диаметра коммуникаций: между стенками канавы и трубой оставляют небольшое расстояние.
Во время копки траншеи предусматривается уклон. Величина данного параметра определяется в соответствии со СНиП. Если канава проходит возле дома, нужно отступить 20 см от стены. На дне траншеи обустраивается песчаная подушка. Затем раскладывают коммуникации, после чего можно переходить к их соединению. Если планируется использовать гофру, на канализационную трубу устанавливают уплотнитель (на второй виток). Участки трубопровода соединяют с помощью фасонных элементов. На последнем этапе производится засыпка песка (слой 10 см) и грунта.
