Короб для дымохода устанавливается по 2 причинам: обязательно для предохранения нагревания материалов, из которых сделано перекрытие или кровля, и по желанию для создания декоративного украшения трубы, особенно если она кардинально отличается от дизайна крыши.
Кроме того, такие конструкции используются в качестве облицовки кирпичных воздуховодов, для защиты поверхности от разрушения. Они могут быть изготовлены из различных негорючих материалов. От их выбора напрямую зависит процесс самостоятельного монтажа.
Когда необходима установка короба
При монтаже дымоходов необходимо придерживаться правил техники пожарной безопасности и требований нормативных актов этой направленности. Одним из требований документов, регламентирующих работу, является обязательное создание пространства между трубой и стенками отверстия в перекрытиях и кровле. Это необходимо для того, чтобы во время прохождения горячего дыма стенки устройства не нагревали все вокруг себя и не вызывали возгорание и разрушение материалов.
Такие короба имеют высоту немного большую, чем толщина потолков. Их заполняют стойкими к высоким температурам материалами и теплоизоляторами. Такие конструкции выполняют только функциональную роль, так как ни со стороны помещения, ни с улицы они не видны.
Если дымоход выложен из кирпича, его нужно защитить от разрушительного воздействия внешней среды, осадков и перепадов температур. Ведь раствор склонен впитывать влагу и терять вследствие этого прочностные характеристики.

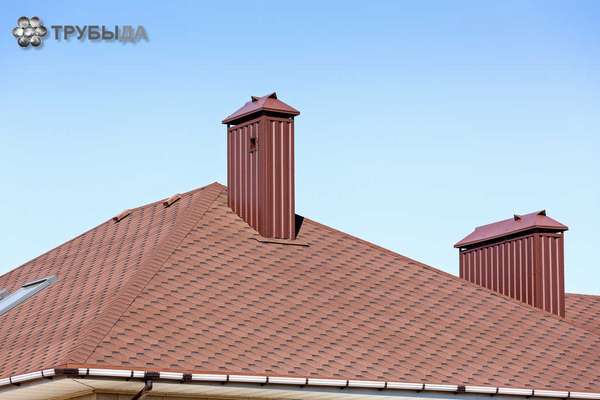

Также короб для дымохода на крыше устанавливают с целью создания единой композиции кровли и дымохода. Для этого производители выпускают дополнительные элементы в единых коллекциях.
Виды коробов для дымохода
Часто короб на трубу дымохода изготавливают из металла и затем окрашивают в различные цвета. Такие изделия способны украшать кровлю долгие годы, благодаря высоким прочностным характеристикам. Основным материалом является оцинкованная и нержавеющая сталь. Для расширения эстетических решений конструкции могут покрывать защитным слоем пластика.
В случае образования полости между трубой и коробом, ее заполняют минеральной ватой. Такая конструкция считается универсальной защитой. Вместе с тем она способна снизить теплопотери и исключить образование конденсата.
Кроме изделий из оцинкованной или нержавеющей стали, встречаются и такие кожухи:
- из деревянных щитов, которыми скрывают дымоходы из кирпича с возможной последующей облицовкой металлом или пластиком;
- из огнеупорного гипсокартона, который монтируют на трубы из любых материалов, шпаклюют и окрашивают, создавая конструкцию, имитирующую стены помещения.
Изготовление и установка короба своими руками
Высокая стоимость материалов плюс расходы на производство диктуют дороговизну комплектующих, из которых собирают кожухи. По этой причине многие желающие обладать таким изделием задаются вопросом: как изготовить короб на дымоход своими руками и как происходит этот процесс.
Все этапы сводятся к следующему:
- прорисовка подробной схемы на основании диаметра трубы, расчет ширины потолочного или кровельного перекрытия, выбор материала дымохода;
- сборка короба из выбранных материалов;
- облицовка готовой конструкции (при необходимости).
Необходимые инструменты и материалы
На первом этапе изготовления кожуха для трубы дымохода необходимо определиться, из чего он будет сделан. В зависимости от выбранной основы могут понадобиться:
- строительная рулетка, уровень;
- ножницы по металлу (для работы с листами из нержавеющей и оцинкованной стали), ножовка или электрический лобзик (для распиловки древесины), канцелярский нож (если основа собирается из гипсокартона);
- дрель или шуруповерт, заклепочник, молоток;
- плоскогубцы, тиски.
Затем закупаются основные материалы: листы из подходящего металла, доски или гипсокартонные плиты. Если есть необходимость оборудования дымохода теплоизоляционным материалом, подбирается наиболее подходящий.
Чертежи и схемы
Чертеж будущего изделия напрямую зависит от его конфигурации: будет это простая установочная арматура в перекрытии или полноценная конструкция во всю высоту дымовыводящей трубы.
Короб состоит из нескольких основных элементов:
- потолочно-проходного узла;
- тела короба квадратной или прямоугольной формы;
- защитного козырька.
Исходя из размеров доступного материала, создают чертеж отдельных элементов с точным указанием габаритов, мест стыковки частей друг с другом, очередности проведения монтажа.
Расчет размеров
Размеры короба начинают рассчитывать с определения диаметра входного отверстия внутри потолочного элемента. Он должен быть на 0,5 мм больше, чем сечение трубы, чтобы обеспечить ее комфортное прохождение.
Затем определяют ширину и длину, которая обеспечит надежную защиту внешней среды от нагревания. Для этого от края отверстия проводят линию не менее 7 см или центрируют его расположение в соответствии с готовым проемом в потолке или кровле. Так, например, при диаметре 20 см длина грани будет равна 37 см.
Следующий шаг расчет глубины конструкции и размера основания, которое будет крепиться к потолку. Для этого толщину перекрытия увеличивают на 13 см, а размер листа с отверстием на 5 см.
Размеры возвышающихся деталей рассчитывают с учетом метода соединения заготовок из стали. В случае проведения сварочных работ припуск не осуществляют. Если фиксация будет осуществляться прессовкой или заклепками, на заготовке предусматривается несколько сантиметров лишнего материала.
Изготовление деревянного каркаса
Чтобы обеспечить надежную фиксацию короба на кровле, между стропилами необходимо смонтировать конструкцию, которая послужит основой для дальнейших манипуляций. Деревянный короб собирают из досок 10х2,5 см, закрепляя изделиями аналогичного размера.
Сборка осуществляется таким образом, чтобы внутреннее пространство соответствовало габаритам короба. Поверхность древесины обивают изоляционной мембраной и гидроизоляционной пленкой. Для еще большей защиты досок можно внутренние торцы обить металлопрофилем, увеличив внутреннее пространство на несколько миллиметров.
Изготовление металлического короба
Начинается изготовление кожуха для металлических дымоходов с нарезки заготовок. Если с основными вертикальными деталями все просто они имеют форму прямоугольников с припуском на стык, то короб для перекрытия состоит из нескольких элементов:
- двух П-образных элементов с загнутыми под прямым углом полосами;
- двух прямоугольников шириной, равной размеру проходного отверстия;
- днища, габариты которого больше проема на несколько сантиметров с каждой стороны, для надежного закрепления к поверхности, и круглым отверстием по центру с диаметром, равным сечению дымохода;
Один из главных этапов изготовления создание креплений для трубы. Для этого перед тем, как вырезать центр днища, прорисовывают 4 маленьких прямоугольника, направленных внутрь от линии среза. Их нужно отогнуть вверх под прямым углом.
Отделка короба для дымохода
Существует большое количество декоративных покрытий, которые применяются для металлических поверхностей и способны выдерживать сложные условия эксплуатации. Они придадут конструкции красивый внешний вид и будут выполнять функцию дополнительного защитного слоя. Выбор основывают на индивидуальных предпочтениях и дизайне кровли.
Этапы монтажа
Установка короба для дымохода начинается снизу, до того как будет проложена сама труба. Процесс делится на этапы:
- Создается обрамление проема в перекрытии. Для этого поочередно устанавливаются П-образные элементы на противоположных стенках. Внахлест крепятся прямоугольные половинки, образуя при этом сплошную изоляцию металлом. Затем снизу к потолку саморезами прикручивают днище.
- После того как эта часть кожуха собрана, в нее пропускают дымоход и фиксируют на 4 отогнутых в центральной части прямоугольника хомутах.
- Производится установка и крепление верхних деталей, тем самым достигается верх трубы.
- В конце пустое пространство заполняют керамзитом, сухой землей или другим изолирующим материалом. Торец закрывают металлической крышкой.
Перед тем как установить на крышу облицовочное покрытие, место соприкосновения дымохода с проходами необходимо заизолировать рубероидом или полиэтиленовой пленкой. Устанавливают ее внахлест на кожух и плоскость перекрытия. Чтобы гидроизоляция не была видна, ее накрывают декоративным уголком по всему периметру.
