Соединяем канализационные трубы ПВХ между собой: все способы

Коммуникации из поливинилхлорида отличаются высокими эксплуатационными характеристиками. Однако при нарушении технологии соединения канализационных труб сокращается срок службы трубопровода, он перестает выполнять свою главную функцию по отводу стоков. В результате возникают протечки, засоры.

Коммуникации могут деформироваться на участках соединения элементов трубопровода. Чтобы избежать неприятных последствий, перед началом монтажа необходимо изучить все доступные способы крепления фитингов и участков коммуникаций. Учитывают достоинства и недостатки каждого варианта.

Общие правила

Если решается вопрос, как соединить канализационные трубы ПВХ между собой, нужно изучить рекомендации по монтажу. Правила разработаны с учетом тонкостей эксплуатации коммуникаций. Они являются общими для труб из разных материалов:

1. При монтаже внутренней канализации изделия с раструбом устанавливают так, чтобы уширение на одном конце было направлено в сторону, противоположную току воды. Это делается во избежание образования засоров.
2. При прокладке трубопровода обеспечивают небольшой уклон. Значение этого параметра зависит от типоразмера коммуникаций. Например, для изделий диаметром 50 мм обеспечивают уклон 0,035. Чем крупнее размер коммуникаций, тем меньше делается уклон. Так, для труб диаметром 100 и 150 мм значение данного параметра уменьшится, соответственно, до 0,02, 0,008.
3. Для стыковки участков трубопровода используют фасонные элементы. Благодаря им появляется возможность изменить направление коммуникаций, сделать наклон или поворот. Если выбраны трубы из поливинилхлорида, монтаж внатяжку, с изгибами делать запрещено. При нагреве это приведет к деформации изделий.

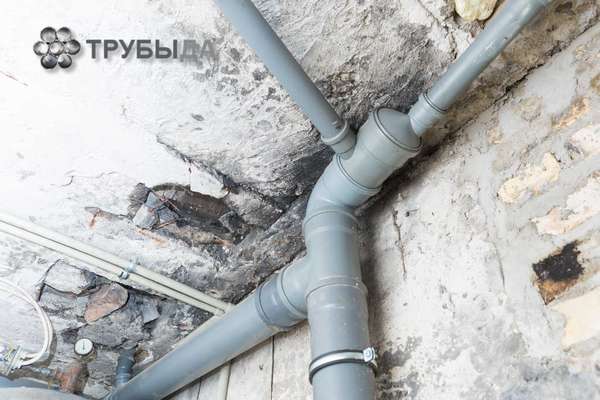

4. Если нужно делать поворот, используют косые тройники, полуотводы. Выводящие элементы в этих фитингах располагаются под углом 30-45°, что исключает образование засоров, переполнение и деформацию трубы при залповом сбросе. Прочистка коммуникаций на этих участках тоже выполняется без лишних затруднений. Это обусловлено тем, что при введении в трубу канализационный трос будет продвигаться только по направлению движения стоков.
5. На участках, где устанавливаются разные фитинги, используют хомуты. Они увеличивают надежность крепления соединительных элементов в местах, где нагрузка на коммуникации повышена.
6. При прокладке горизонтального трубопровода, который характеризуется большой протяженностью, используют дополнительные элементы крепления: хомуты, подвесы, опоры. Их устанавливают с шагом, равным 8-10 диаметрам коммуникаций. Если этого не сделать, вскоре после начала эксплуатации трубопровод провиснет. На данном участке возрастет вероятность образования засоров.
7. При монтаже вертикально ориентированного трубопровода тоже следует использовать дополнительные элементы крепления. В данном случае применяют исключительно лишь хомуты. Важно обеспечить надежную фиксацию, поэтому крепеж должен охватывать трубу по всей длине окружности. Причем необходимо устанавливать хомуты на участке раструбного соединения. Шаг в данном случае не соблюдается.
8. Если нужно соединить участки трубопровода из разных материалов, например ПВХ и чугун, следует учитывать отличия по степени прочности и кольцевой жесткости. Для этого применяют специальные фитинги. Запрещено выполнять монтаж по методу чеканки.
9. Если помещение характеризуется сложной конфигурацией или нет возможности проложить прямолинейный трубопровод, нужно помнить, что количество поворотов должно быть минимальным, особенно если используется прямоугольное колено. Это увеличит вероятность образования засоров, приведет к разрушению трубопровода.

Чтобы избежать ошибок, можно предварительно посмотреть видео о схеме соединения канализационной трубы.

Как стыковать канализационные трубы?

Все доступные на сегодня методы монтажа коммуникаций условно делятся на две группы:

• разъемные;
• неразъемные.

В первом случае возможен демонтаж трубопровода. Чтобы соединить участки коммуникаций, используют муфты и фланцы. Дополнительные элементы должны соответствовать трубам по размеру. Учитывать следует наружный диаметр. Муфта надевается на участки изделий, края которых обрезаны под углом 90°. Центр этого элемента должен совпадать с линией стыка коммуникаций. При фланцевом способе монтажа используется болтовое крепление.

Соединять канализационные трубы можно и неразъемным методом. В данном случае используются следующие варианты монтажа участков трубопровода:

• раструбное соединение;
• сваривание, применяют специальное оборудование (паяльник для работы с пластиком);
• клеевое соединение;
• установка фитингов.

Первый из вариантов не требует применения дополнительных элементов. При монтаже пластиковых изделий по такой технологии используется только резиновая прокладка. Дополнительно место стыка может быть обработано силиконовым герметиком.

Если был выбран метод сварки, в этом случае с помощью специального оборудования нагретые торцы прижимают друг к другу. Данный вариант может быть реализован путем соединения изделий встык и посредством электросварной муфты. При нагреве до предельных температур поливинилхлорид теряет свойства, размягчается, становится пластичным.

Если в этот момент произвести соединение, торцевые участки коммуникаций будут надежно зафиксированы, т. к. они спаиваются. Когда трубопровод остынет, он станет цельным. Демонтировать его уже не удастся, не повредив трубу.

С помощью клея

В основе метода взаимное проникновение полимера на молекулярном уровне. Клеевое соединение пластиковых канализационных труб предполагает необходимость использования специального клеящего состава. При нанесении он меняет структуру поливинилхлорида, что позволяет надежно соединить элементы трубопровода. Демонтаж на этом участке выполнить не получится, придется резать коммуникации. Инструкция по установке:

1. Торцевые участки зачищают: удаляют заусенцы, шлифуют. В данном случае действует правило: чем ровнее края, тем лучше прилегают трубы друг к другу, а значит, получится достаточно прочный стык.
2. Для повышения надежности соединения трубы очищают от загрязнений. Если на поверхности останется пыль или же более крупные фракции, качество адгезии ухудшится. В результате могут появиться протечки спустя некоторый период эксплуатации.
3. Подготовленные коммуникации нужно обезжирить. При этом участки, на которые будет наноситься клеящий состав, обрабатывают растворителем.
4. На последнем этапе выполняется соединение изделий. После нанесения клея торцы плотно прижимают друг к другу. Через некоторое время состав просохнет, на шовное соединение наносят силиконовый герметик.

Такая технология часто используется при монтаже трубы канализационной по раструбному методу. Нужно помнить, что клеящий состав, с помощью которого выполняется монтаж коммуникаций ПВХ, содержит летучие вещества. После нанесения на поверхность труб он стремительно теряет свойства, поэтому необходимо выполнить монтаж участков трубопровода как можно быстрее. На это отводится 1,5 минуты.

При помощи фитингов

Приобретать специальное оборудование (паяльник для соединения ПВХ-изделий) не всегда целесообразно, особенно если выполняется внутренний монтаж трубопровода в квартире или частном доме. Количество швов при этом небольшое, а значит, можно использовать более простой способ фитинги для канализации. Соединительные элементы представлены двумя видами:

• литые;
• компрессионные.

Cуществует большое количество исполнений, отличных по конфигурации: крестовина, тройник, отвод, прямая и переходная муфта, ревизия. Для соединения с помощью фитингов используется только резиновый уплотнитель. Его закладывают внутрь раструба. Когда трубы соединяются, поливинилхлорид обрабатывают герметиком по шву.

Проверка системы перед началом эксплуатации

Запуск выполняется вскоре после монтажа элементов трубопровода водоотведения, соединению ПВХ нужно время, чтобы полностью просохнуть, схватиться, если использовался клеевой состав, герметик. При использовании разъемного метода или технологии сварки контроль работы системы по схеме прохождения канализации осуществляют сразу после окончания установки.

Трубопровод проверяют на предмет наличия протечек, появления изгибов при повышении температуры стоков. С этой целью подается вода нужно повернуть вентиль на водопроводном стояке. По мере продвижения стоков наблюдают за состоянием коммуникаций. Для большей наглядности места стыков труб накрывают бумажными салфетками, тогда можно будет заметить появление даже незначительной течи. Чтобы убедиться в том, что трубопровод находится в пригодном для эксплуатации состоянии, нужно понаблюдать за движением стоков на протяжении некоторого отрезка времени.
