Задвижка с электроприводом играет большую роль в системе автоматического управления перемещением рабочих сред. Она устанавливается на трубопроводах, к которым затруднен доступ обслуживающего персонала, или линия находится в помещении с ограниченным посещением из-за наличия в нем вредных факторов (ионизирующего излучения, высокой температуры и др.). Дистанционное управление электрифицированной арматурой может осуществляться как с местного поста, так и удаленно.

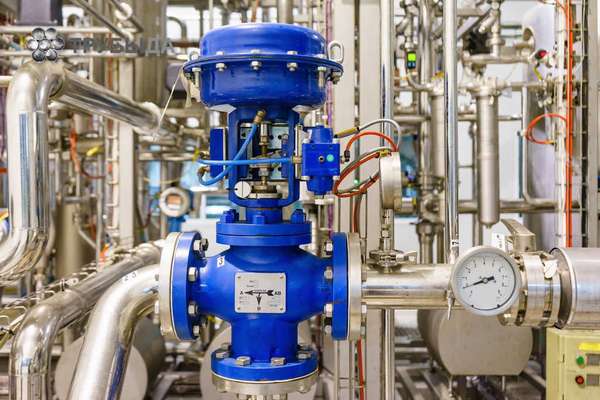

Что такое задвижка с электроприводом?
Это разновидность запорной или регулирующей арматуры, управление которой может проводиться дистанционно или автоматически по аварийным сигналам или блокировкам. Для этого на ней устанавливается блок электропривода, состоящий из:
- двигателя;
- редуктора;
- муфты;
- датчиков конечного положения.
Взрывозащищенное исполнение электропривода для задвижек предполагает установку в блоке реверсивных магнитных пускателей. Это позволяет улучшить коммутацию и эксплуатационные свойства двигателя.
Крутящий момент от привода к штоку арматуры передается через грузовую гайку. Для его увеличения установлен редуктор. В случаях, когда не сработали выключатели концевого положения, для недопущения разрушения арматуры используется муфта, ограничивающая крутящий момент. При достижении уставки срабатывания подается сигнал на остановку двигателя.
Устройство электропривода задвижки позволяет управлять ею с местного поста. Для этого предусмотрен кнопочный пульт. В случае отсутствия электропитания или поломки двигателя арматурой можно управлять вручную. Переход осуществляется переводом рычага в соответствующее положение. В качестве ручного привода (дублера) используется штурвал.
Технические характеристики
Тип запорного устройства и его характеристики зависят от параметров трубопровода и перемещаемой среды. Мощность электропривода клапана выбирают в зависимости от размера корпуса и диаметра присоединений к трубопроводу. Так как проходная часть корпуса имеет большое гидравлическое сопротивление, то для перекрытия потока необходимо приложить достаточное усилие. Это достигается не только увеличением мощности электродвигателя, но и типом редуктора (с коническими или цилиндрическими шестернями).
Важным параметром для задвижки является время полного открытия (закрытия) проходной части. В связи с тем, что эта величина составляет 30-80 секунд, то использование таких заслонок в качестве быстродействующих клапанов не имеет смысла.
На трубопроводах, имеющих высокие параметры рабочих сред, устанавливают вварные задвижки. Если движущийся поток имеет большую температуру, то привод монтируют рядом с запорной арматурой, т.к. корпус закрывается теплоизоляцией. Отдельно стоящий двигатель меньше подвержен тепловому воздействию.
Приводы электрифицированных запорных устройств различаются между собой типом используемого двигателя и конструкцией редуктора. В большинстве задвижек используются моторы переменного тока с цилиндрическими или червячными редукторами.
Запорный орган у задвижек выполнен в виде клинового затвора, обоймы которого чаще всего изготавливаются в виде 2 дисков, между ними вставлен распорный элемент. При движении шпинделя вниз, происходит перекрытие канала, а герметичность достигается плотным прилеганием половинок затвора к седлам, расположенным наклонно.
Некоторые конструкции предусматривают перекрытие потока среды обрезиненным клином. Такая арматура может применяться в трубопроводах с жидкостью, не имеющей механических примесей. В противном случае электроприводной клапан будет негерметичен. Не разрешается использование запорной арматуры в качестве регулирующей.
Где используют задвижки с электроприводом?
Электрифицированная арматура применяется как в бытовых, так и промышленных системах. Задвижки с электроприводом целесообразно устанавливать на трубопроводах диаметром более 50 мм, транспортирующих холодную и горячую воду, пар и технические жидкости. Однако в некоторых областях, например, в атомной энергетике, оправдано применение запорной арматуры на трубах меньшего диаметра.
Способ управления задвижкой зависит от выполняемых функций и места установки. Запорную электрифицированную арматуру применяют в промышленности в качестве активного элемента автоматической системы управления технологическим процессом. Это позволяет управлять ею не только дистанционно, но и участвовать в работе блокировок.
Запорная арматура нашла широкое применение в системах водоснабжения. Там может устанавливаться как прямопроходные, так и задвижки с суживающейся проточной частью. Однако использовать последние в магистральных трубопроводах большого (1,5-2 м) диаметра не разрешается из-за возникновения на арматуре высокого перепада давления.
В нефтегазовой промышленности задвижки с электроприводом устанавливаются на трубопроводах транспортировки продуктов добычи. Оснащение систем пожаротушения общественных зданий и промышленных сооружений позволило организовать автоматическую подачу воды к очагу возгорания по командам автоматической пожарной сигнализации.
Монтаж задвижек с электрическим приводом
Установка электрифицированной арматуры проводится квалифицированной бригадой монтажников. Перед началом работ задвижку необходимо расконсервировать, удалить лишнюю смазку, снять заглушки и проверить работоспособность. Параметры (Ду, Ру), указанные в паспорте изделия, должны соответствовать аналогичным данным трубопровода.
Установка задвижки проводится в вертикальном либо горизонтальном положении. Монтировать арматуру штоком вниз не рекомендуется, т.к. во внутренней камере устройства будет собираться шлам и грязь, что может привести к заклиниванию шпинделя. Для электроприводной арматуры диаметром более 100 мм дополнительно устанавливают неподвижную опору.
Способ подключения задвижки к трубопроводу зависит от материала корпуса. Чугунную арматуру присоединяют при помощи фланцев. В этом случае на торцах труб должны быть приварены подобные ответные элементы. Болтовое соединение и установленные между фланцами прокладки обеспечивают герметичность узла. Запрещается проводить монтаж арматуры на несоосных участках трубопровода, и компенсировать дефекты приварки ответных элементов установкой дополнительных прокладок.
Соединение трубы и корпуса стальной задвижки в большинстве случаев проводится электросваркой. При монтаже арматуры затвор должен находиться в промежуточном положении. Патрубки, вваренные в корпус запорного устройства, обязаны иметь длину не менее 30 см. Для замены дефектной задвижки ее вырезают с телом трубопровода. Подготовку кромок на патрубках арматуры проводят на токарном станке.
После окончания монтажа изделия собирают схему управления задвижкой. Она состоит из силовой части и элементов автоматики. Последние подают управляющий сигнал от ключа (кнопки) или системы защит и блокировок. Электрическая часть расположена в электрошкафу, который установлен возле задвижки. После подключения привода проверяются все виды управления, включая перевод на ручной дублер.
Гидравлические (пневматические) испытания изделия проводятся в составе трубопровода или системы. Запрещается устранение выявленных дефектов подтягиванием болтов. После проведения всех проверок монтаж считается завершенным.
