Сферы и особенности применения металлической гофры

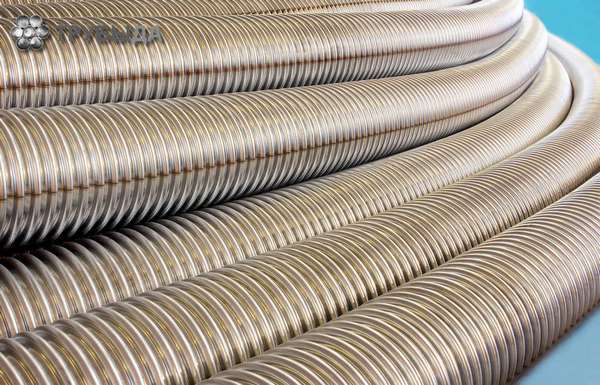

Гофра металлическая, или стальной рукав, в современной практике полностью заменяет жесткие аналоги. Она более универсальна, поэтому все чаще используется в строительстве и восстановлении объектов.

Назначение

Гофрированная металлическая труба обладает такими преимуществами:

  • устойчива к коррозии, поскольку изготовлена из нержавеющего материала;
  • не изменяет свою форму при перепадах температуры и давления;
  • обладает эластичностью и меньшим весом, механические свойства позволяют сгибать трубу при необходимости;
  • проста в монтаже;
  • может быть использована в зонах, где наблюдается сейсмическая активность;
  • экологически чистый материал, безопасный для человека;
  • долговечность срок эксплуатации достигает 50 лет;
  • защита проводки от влажности, ультрафиолета, пожара, перегрева, прорывов водопровода.

Преимущества трубы позволяют применять ее в таких сферах:

  1. Монтаж трубопроводов, канализационной и отопительной систем. Гофрированный вид используется там, где тяжело проложить жесткий аналог, а также для подсоединения отдельных бытовых элементов и сантехники: унитаза, раковины, машины для стирки.
  2. Металлогофра для кабеля применяется при необходимости прокладки коммуникаций под землей, в условиях повышенной влажности, при монтаже кабеля большого диаметра. Изоляция позволяет защитить провод от механических, погодных повреждений, продлевая срок его службы.
  3. При монтаже электрооборудования металлогофра применяется для дополнительной защиты проводки. Такая труба прокладывается в жилых помещениях сгораемой конструкции, например, внутри подвесных потолков, в домах из дерева, постройках хозяйственного назначения.
  4. При установке теплого пола гофрированная труба позволяет облегчить и ускорить процесс обустройства.
  5. Монтаж газового подвода, вентиляции, системы противопожарной безопасности.
  6. Металлические гофротрубы применяются в строительстве и при восстановлении дорог. Из материала изготавливаются основания переходов для людей, тоннели.

Технические характеристики

Для выбора стального рукава во внимание принимается его назначение и диаметр. Для изготовления применяется вид материала, подходящий к условиям эксплуатации:

  • при монтаже и использовании при температуре -40˚C и до плюсовых параметров используется сталь 15СП;
  • при монтаже и использовании при температуре -40˚C и в более холодную погоду сталь 09Г2Д.
Читайте также:  Можно ли спрятать трубу от вытяжки на кухне и как это сделать

Металлические трубы отличаются параметром гибкости:

  • жесткие;
  • гибкие;
  • более гибкие;
  • гибкие, обладающие эффектом памяти.

Трубы могут иметь разную устойчивость к деформации с внешней стороны и выдерживать такую нагрузку:

  • более высокая устойчивость до 4 тыс. Н/см²;
  • высокая до 1,25 тыс. Н/см²;
  • средняя до 0,75 тыс. Н/см²;
  • легкая до 0,32 тыс. Н/см²;
  • более легкая до 0,125 тыс. Н/см².

Показатель ударной прочности для металлогофры варьируется в пределах 0,5-6,8 кг/100 мм.

Гофра отличается внешним и внутренним диаметром, толщиной, количеством складок, рабочим давлением и длиной. Некоторые параметры приведены в таблице.

Номинальный диаметр, мм Внешний диаметр, мм Внутренний диаметр, мм Радиус изгиба, мм Минимальное количество складок на 10 см Рабочее давление, кгс/см²
10 13,0 10,0 30 25 17
12 15,0 12,0 35 24 15
15 18,5 15,5 40 23 13
20 24,5 20,5 50 19 12
26 30,0 26,5 70 18 10
35 39,5 35,0 90 17 8
40 44,5 40,0 105 14 8
50 54,5 50,5 130 13 8

Металлогофра имеет разрывную прочность более 500 Н.

Разновидности

Гофрированные трубы бывают обожженные и необожженные, они отличаются свойствами и областью применения.

Обожженный вид изготавливается с дополнительным воздействием высокой температуры. Технология позволяет придать изделию мягкость.

Применяется при монтаже:

  • пола с подогревом;
  • трубопровода, где тяжело произвести установку обыкновенного отвода или подачи;
  • ответвлений от главной магистрали.

В другой обстановке специалисты рекомендуют покупать необожженную стальную трубу, что экономит до 1/5 стоимости материалов.

Трубы также отличаются по прочности:

  1. Легкая гофра изготовлена с тонкими стенками, она обладает большей гибкостью. Основная сфера применения прокладка проводки внутри стен и потолка. Изделие не способно выдержать механическую нагрузку.
  2. Усиленная гофра имеет прочные стенки, тяжелая, применяется для обеспечения изоляции кабеля на улице, под землей или для заливки в бетон. Такая труба выдерживает сильные механические нагрузки.
Читайте также:  Как выбрать и эксплуатировать горелку для пайки медных труб

По конструкции металлогофра бывает:

  • однослойная;
  • двухслойная, внутри которой имеется гибкая трубка и ячейки для прокладки нескольких кабелей.

Гофра может быть с оболочкой или без. Оболочки изготавливаются из:

  • ПВХ (поливинилхлорид);
  • ПВХ с гладкой структурой;
  • ПВК + изоляция из оцинкованной стали;
  • EVA (этиленвинилацеттат) с гладкой поверхностью;
  • EVA с гладкой поверхностью + изоляция из нержавеющей стали.

Рекомендации по монтажу

Монтаж металлогофры происходит с использованием:

  • фитингов с резьбой, установленных с помощью ключей;
  • фитингов, которые необходимо приварить аппаратом (отличаются повышенной герметичностью соединения).

Монтаж электропроводки происходит в несколько этапов:

  1. Подготавливаются материалы: обрезается гофротруба, жгут проводки скрепляется изолентой на равных промежутках и прикрепляется к тросику протяжки. Жгут к тросику можно прикрепить 2 способами: обвить проводку стальной проволокой и сжать пассатижами или проколоть протяжкой внешнюю изоляцию кабеля и обмотать место прокола изолентой. Это делается для надежности, чтобы тросик не оборвался внутри трубы и не уперся в стенку.
  2. Затягивается гофра на жгут. Для этого конец тросика фиксируется, с другого конца необходима натяжка изоляционного материала.
  3. Фиксация конструкции осуществляется с помощью алюминиевой полосы или специальных клипс, подобранных по диаметру трубы. Крепить необходимо на одинаковом расстоянии, чтобы не произошло провисания.

При монтаже розеток, выключателей, коробок ответвления концы металлогофры принято прятать внутрь, чтобы не виднелась голая проводка. Поэтому принадлежности лучше покупать с резиновыми уплотнителями, которые будут удерживать гофру.
