Сфера применения и монтаж воздушного клапана

Воздушный клапан устанавливают, чтобы контролировать потоки воздуха или для наладки оборудования. Изделие нейтрализует возможные перепады давления в трубах. Для исправной работы необходимо правильно подобрать модель под установленный стояк и произвести монтаж.

Виды воздушных клапанов

Различают такие формы клапанов:

• круглый;
• прямоугольный.

По функциональным особенностям изделия бывают:

• обратными;
• противопожарными;
• для дымоудаления.

Круглые вентиляционные клапаны изготавливают из оцинкованного металла толщиной до 1 мм. Такие модели имеют форму цилиндра, внутри которого размещается плоская заслонка. Положение последней регулируется с помощью механизма, расположенного сбоку на внешней части цилиндра. Регулировка может выполняться следующими способами:

• вручную, в названии модели имеется буква Р;
• пневмоприводом, в названии содержится буква П;
• электроприводом, указана буква Э.

По месту монтажа обратный воздушный клапан для канализации может быть установлен:

1. На одно место слива. К таковым относятся раковины, туалет, ванная, мойка и др. Данные изделия отличаются небольшим диаметром.
2. На общий стояк. Он вентилирует сразу несколько сливных отверстий. Его диаметр составляет 11 см и более.
3. В любое место. Такой вид называется комбинированным, поскольку обладает качествами двух ранее перечисленных.

По способу монтажа устройство бывает:

• фланцевым;
• резьбовым;
• муфтовым.

Некоторые вытяжные изделия обладают двумя заслонками, которые крепятся на центральной оси. Они устанавливаются на вентиляционные конструкции, оснащенные вентиляторами. Когда электроприбор работает, заслонки предотвращают проникновение воздуха внутрь.

Еще одной разновидностью является воздушный клапан для невентилируемых канализационных стояков. Его устанавливают преимущественно в туалете или ванной комнате. Главным условием является поддержание круглогодичной температуры выше 0°С. Преимуществами монтажа такого устройства считаются:

• полная герметичность при низком давлении;
• способность поддерживать постоянное давление в стояке;
• большая пропускная способность.

Также данным устройством оборудуют вентиляционные конструкции на чердаках.

Устройство и принцип действия

Клапаны небольшого диаметра комплектуются преимущественно ручным механизмом, а большие изделия удобнее контролировать с помощью электропривода. Данный тип оборудования контролирует поток воздушных масс, а при необходимости полностью перекрывает их движение. При этом допускается пропуск воздуха до 10%. Поскольку заслонка оснащена уплотнителем, некоторые модели полностью герметичны.

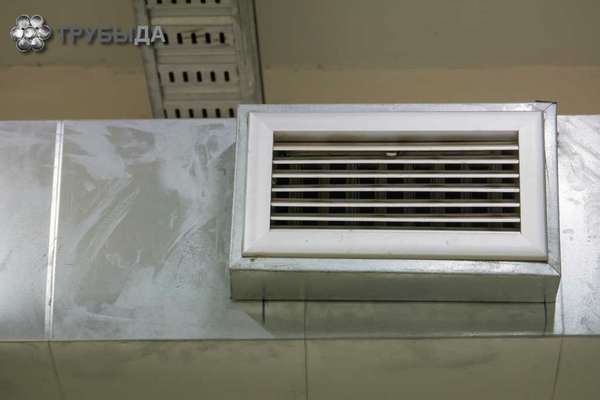

Прямоугольные клапаны изготавливают из алюминия. Такие устройства оснащены несколькими планками, которые легко поворачиваются с помощью механизма. В обратном клапане для канализации установлен шток или мембрана, которые не пропускают воздух в противоположном направлении.

В нормальном состоянии мембрана прижимается к крышке существующим в трубе давлением и удерживается в закрытом положении. Когда же уровень воды понижается, воздух разряжается и уменьшается давление внутри стояка. Шток перемещается вниз, впуская некоторое количество кислорода для восстановления давления. Как только параметры нормализуются, устройство вернется в первоначальное положение.

Неприятный запах не проникает внутрь помещения, поскольку в комнате воздух находится под большим давлением по сравнению со стояком. А воздушные массы перемещаются только из зоны высокого давления в зону низкого.

Установка оборудования

При установке воздушного клапана на канализацию необходимо соблюдение главного условия, чтобы температура воздуха поддерживалась на уровне выше 0°С. Таким образом можно не бояться замерзания и возникновения неисправностей в работе устройства. Монтаж изделия следует выполнять на такой высоте трубы:

• если нет трапа для слива, клапан устанавливают на 100 мм выше самого большого отвода;
• когда трап присутствует, изделие крепят на высоте 350 мм от пола.

Место должно быть подобрано так, чтобы можно было легко провести осмотр, ремонт или демонтаж клапана. Изделие на общий стояк рекомендуется обшивать пластиковыми панелями, гипсокартоном или другим материалом. В них устанавливают специальные ревизионные люки, которые обеспечивают быстрый доступ к клапанам. Иногда необходим монтаж изделия на чердаке или в другом помещении.

Размеры устройства выбираются на основании существующей в квартире или доме канализационной разводки. Крепится оно на фланец, резьбу или муфту в зависимости от его конструктивных особенностей. После монтажа необходимо выполнить проверку перед началом эксплуатации. Если все стыки герметичны, устройство готово к работе.

Особенности эксплуатации

Выделяют такие возможные поломки, связанные с нарушением работы мембраны:

• ее заклинило в положении, когда канализационный воздух проникает в помещение;
• когда шток находится в закрытом состоянии.

В случае залипания необходимо разобрать устройство. Если причина в деформации, его следует заменить. Иногда достаточно прочистить детали, чтобы клапан снова нормально функционировал.

После подключения к существующему трубопроводу нового слива могут возникнуть проблемы с ранее установленным клапаном. Причиной тому чаще всего является неспособность изделия справляться с новой нагрузкой. Чтобы предотвратить эту проблему, желательно установить дополнительное предохранительное устройство на новый слив. Чтобы клапаны работали долго, нужно следить за их состоянием и исправностью.
