Разновидности канализационных труб и фитингов

В промышленном и гражданском строительстве, при обустройстве инженерных коммуникаций канализационные системы занимают одно из приоритетных направлений. Канализационные трубы и фитинги являются важными составляющими этой структуры. Производители сантехнической продукции предлагают большой ассортимент изделий для сборки канализационной сети.

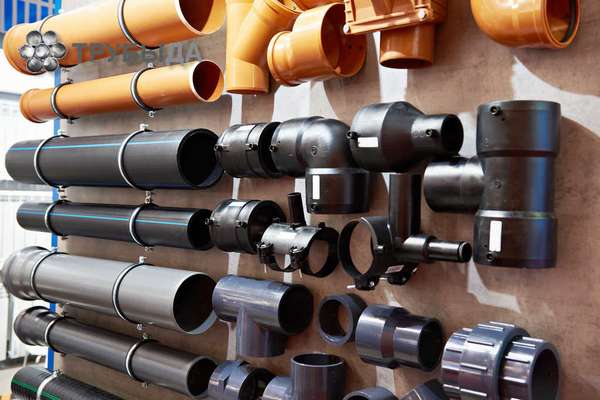

Какие бывают канализационные трубы

Канализационные трубы по применению делятся на 2 типа:

• для внутренней разводки;
• для наружной сборки.

По материалу изготовления:

• чугунные;
• пластиковые.

Чугунные канализационные трубы и соединительные детали к ним выпускаются как для внутренней разводки, так и для монтажа наружных линий. Изделия из чугуна отличаются высокой прочностью, длительным сроком службы.

При этом высокая стоимость материалов, шероховатость внутренней поверхности, большой удельный вес чугуна являются недостатками деталей этого вида.

Продукция из пластика все прочнее занимает лидирующее место в этом направлении. Пластиковые трубы и фитинги изготавливают из разных материалов:

• поливинилхлорида (ПВХ);
• полипропилена (ПП);
• полиэтилена (ПЭТ).

Канализационные трубы ПВХ бывают напорными и безнапорными. Первые выпускаются с утолщенной стенкой, ребрами жесткости, увеличивающими прочность. Работают такие трубы с перепадами давления. Окраска оранжевая.

Безнапорные трубы устанавливают в магистралях, рассчитанных на самотек, а также используют во внутренней разводке.

Гофрированные используются при изменении направления линии без применения фитингов. Внутри гладкая поверхность, снаружи ребра жесткости, защищающие от разрушения при увеличенных динамических нагрузках.

Полипропиленовые (ПП) характеризуются высокой прочностью, способностью выдерживать температуру до 100°С, устойчивостью к растворам бытовой химии. Устанавливаются в любых помещениях, их рекомендуется монтировать с целью приема стоков от посудомоечных и стиральных машин.

Усиленные гофрированным слоем, применяются при сборке наружных магистральных линий. Между собой соединяются муфтами.

Полиэтиленовые (ПЭТ) сдвоенные гофрированные трубы применяются при монтаже линий за пределами помещения. Запас прочности позволяет монтировать их на глубину 10-15 м. Диапазон сечения от 63 до 1200 мм.

Фитинги для наружной и внутренней канализации

Канализационные фитинги предназначены для соединения отдельных деталей коммуникации в единый комплекс. При помощи фитингов выполняется разводка к санузлам в жилом помещении, делаются отводы к местам будущих сливов, изменяется конфигурация линии по направлению, по диаметру.

Для пластиковых безнапорных магистралей используется 2 типа фитингов: изделия наружного монтажа и внутренней разводки.

При этом детали наружного применения можно применять при сборке внутри здания. Детали для внутренних работ включать в монтаж наружных соединений нельзя. Это объясняется меньшей динамической прочностью и возможностью разрушения от перепада температур.

Стенки наружных фитингов армируются, чтобы придать дополнительную прочность изделию. Производятся из полимеров, выдерживающих температурные перепады.

Диаметр соединительных элементов 50-110 мм. Выпускаются из поливинилхлорида, полипропилена.

Фитинги делятся на несколько типов, каждый из которых выполняет свою функцию:

1. Тройник для канализационной трубы. Обеспечивает врезку, с целью разделения или соединения потока слива.
2. Стандартная муфта. Соединяет трубы одного диаметра. С обоих концов муфты сделаны раструбы.
3. Углы. Деталь с одной стороны гладкая, с другой раструб. Углы изгиба 15, 30, 45 и 90°. Соединяют детали при изменении направления канализационной линии.
4. Переходники. Разные виды переходников для сопряжения труб, различающихся по диаметру.
5. Крестовины. Изготавливаются с различными углами, диаметрами. Выполняют роль редуктора.
6. Заглушки. Предназначены для консервации свободных отводов.
7. Термоусадочный колпачок. Герметизирует торец трубопровода.
8. Ревизионные тройники. Устанавливаются для контроля за потоком слива, а также для возможности прочистки канализационной магистрали в случае засорения.

Такого комплекта соединительных элементов достаточно, чтобы смонтировать качественную канализационную систему.

Цели монтажа

Строительство индивидуального жилого дома предполагает комфорт и уют проживающих в этом здании. С такой целью создаются инженерные коммуникации, в число которых входит система канализации.

Чтобы собрать надежную, эффективно работающую магистраль, необходимо правильно, грамотно подобрать трубы и фитинги для канализации.

Поэтапный план подготовки к монтажу:

• определить место установки септика;
• измерить расстояние от дома до септика;
• рассчитать глубину траншеи;
• начертить схему внутренней разводки, наружной линии канализации.

Владея данной информацией, можно закупать все элементы монтажа. Размеры канализационных фитингов (внутренних и наружных) одинаковые, но прочностные характеристики у них разные. Об этом необходимо помнить.

Стоимость фитингов для внутренней канализации меньше, чем для внешней. Они менее прочные, дешевле наружных в изготовлении. Монтировать внешнюю часть канализации такими соединительными элементами нельзя.

Если в системе канализации временно отсутствует какой-либо объект подключения к трубопроводу, в раструб отвода вставляется пневмозаглушка.

Место монтажа

После того как будет составлена схема монтажа, на месте определяются, где будет проходить обводка труб водоснабжения. На стенах размечаются точки проходов трубопровода и делаются отверстия.

Проверяется возможность и удобство установки крестовин, для врезки и стыковки различных сантехнических приборов.

Делается разметка точек крепления трубопровода к стенам, а также подготавливается место вывода внутреннего трубопровода наружу помещения.

На участке роются траншеи. Готовится котлован под установку септика.

Выполнив на месте все подготовительные работы, можно приступать к монтажу канализационной системы.

Техника монтажа

Инструмент, необходимый для осуществления монтажа канализации внутри дома:

• перфоратор с набором сверл и долото;
• шуруповерт;
• электродрель;
• болгарка;
• измерительная рулетка;
• маркер или карандаш;
• нож.

Монтаж внутри помещения рекомендуется начинать с подключения дальних объектов ванной комнаты, туалета. Раскладывается набор деталей в порядке их соединения. Делается тщательный замер, и нарезаются фрагменты труб.

Разрез осуществляется под углом 90°. На отрезанном конце напильником снимается фаска, зачищается наждачной бумагой. Если это не сделать, можно повредить уплотнительную резинку в раструбе. Такой брак обнаружится только при запуске объекта в работу.

Стандартная схема подключения в жилых помещениях предусматривает наличие трех сантехнических магистралей. Это:

• туалет;
• ванная комната;
• кухня.

Диаметром 110 мм подключается туалет. Линия, идущая от него, выполняет роль коллектора. В нее будет производиться врезка из ванной комнаты и туалета.

Поскольку у пластика маленький удельный вес, крепление трубопровода к стенам достаточно делать одним хомутом с саморезом.

После завершения внутренней разводки ведется сборка наружной магистрали. Начинается монтаж от дома к септику. Трубы укладываются раструбом к приемному коллектору.

При сборке наружной магистрали необходимо строго выдерживать угол наклона, чтобы избежать застоя жидкости в канализации. Рекомендуемый уклон 2-15 см на 1 пог. м.
