Принципы монтажа канализации из пластиковых труб

Монтаж канализации из пластиковых труб проводится в частных и многоквартирных домах, административных зданиях, оборудованных водопроводом. Системы отвода стоков подразделяются на местные и централизованные. В одном помещении разводка состоит из блоков, каждый из которых состоит из 3 линий от унитаза, ванны и кухонной раковины. При обустройстве магистрали используются детали различной длины, диаметра и конфигурации. Рассмотрим, какие нюансы следует учитывать при проектировании и сборке трубопровода своими руками.

Выбор материалов для канализации

Планируя прокладку новых коммуникаций для отвода стоков, необходимо уделить особое внимание выбору качественного материала, приспособлений и комплектующих деталей. Рекомендуется приобретать товар у проверенного поставщика, имеющего сертификат на свою продукцию. Лучше покупать изделия, выпущенные одним производителем. Это позволит избежать трудностей при подгонке и соединении деталей.

Основой для проведения расчетов является схема, на которой отображаются такие данные:

• стояк;
• ревизионный люк;
• тройник;
• горизонтальные прогоны;
• углы;
• гидрозатворы (сифоны);
• переходник;
• отводы;
• потребители воды.

Материал желательно приобретать на 10-15% больше от расчетного. В любой работе возможен брак и ошибки. Кроме пластиковых изделий, необходимо купить смазку на основе силикона. Она лучше всего подходит для соединения фрагментов магистрали и обеспечения ее герметичности.

Почему пластиковые трубы лучше?

При выборе материала для обустройства канализации большинство мастеров склоняется в пользу использования труб из полимерного пластика. Подобное решение обосновано множеством положительных характеристик, присущих данному продукту нефтехимической промышленности.

Обустройство поливинилхлорид трубопроводов имеет такие преимущества:

1. Доступная стоимость. Она на порядок ниже, чем у металлических конструкций.
2. Легкий вес. Пластиковые трубопроводы не оказывают дополнительной нагрузки на стены и плиты перекрытия.
3. Простота сборки. Для соединения деталей не требуется использовать дорогостоящее оборудование.
4. Устойчивость к коррозии, грибку и плесени.
5. Длительный срок эксплуатации. Он составляет не менее 50 лет.
6. Презентабельный внешний вид. Изделия хорошо вписываются в любой интерьер.
7. Эластичность. Трубопроводы не ломаются при вертикальной и горизонтальной нагрузках.

Полимерные коммуникации не нуждаются в регулярном обслуживании и ремонте.

Подготовительные работы

Чтобы проложить трубопровод для отвода стоков, потребуется специальное оборудование для прокладки канала нужной конфигурации в полах, стенах и мебели.

Необходимо использовать такие инструменты и приспособления:

• масляный или алмазный уровень;
• перфоратор с набором буров, ударных насадок и алмазной коронкой;
• рулетка;
• молоток;
• зубило
• маркер;
• силиконовая смазка.

Подготовка к монтажу канализации начинается с нанесения горизонтальной линии от входа тройника в стояк до всех потребителей воды. После этого каждые 50 см наносятся отметки, соответствующие необходимому уклону. Чтобы не ошибиться, при сборке ставятся подпорки, на которые будут уложены трубы. В стенах сверлятся отверстия, в которые устанавливаются хомуты с соответствующим трубам диаметром. В завершение осуществляется просверливание отверстий, расчистка ложа и удаление строительного мусора.

Особенности внутренней разводки

Особенности обустройства канализации состоят в том, что основой функционирования домашней канализации является сила тяжести. Продукты жизнедеятельности двигаются по каналам самотеком под влиянием гравитации. Для того чтобы стоки от потребителя воды попали в стояк, все линии должны иметь уклон 1-1,5%. Так, при длине линии 200 см перепад высоты между отводом и выходом трубы в общий сток должен составлять 2-3 см. На каждый поворот добавляется еще 1 см. Если не соблюдать этих правил, то магистраль будет постоянно забиваться отходами.

Следующим нюансом является подбор правильного размера сечения и конфигурации магистрали.

Следует выбирать пластиковые канализационные трубы такого диаметра:

• стояк, тройник, отвод и гофра от унитаза не менее 100 мм;
• магистраль от ванны, умывальника и кухонной раковины 50 мм;
• слив от стиральной и посудомоечной машин 32 мм.

Поскольку самые крупные отходы жизнедеятельности поступают от унитаза, то расстояние от него до стояка должно быть минимальным. Если для прокладки труб понадобится изменить их направление, то делать это лучше с помощью отводов под 45°, так как крутые повороты могут забиваться.

Подгонка заготовок по размерам

Особенностью изделий из полимерного материала является изменение их размеров под влиянием температуры. Так, при ее повышении на 1° происходит увеличение длины звена на 0,5%. Это нужно учитывать при проведении расчетов, чтобы не устанавливать повороты впритык к стенам. Всегда нужно оставлять 1-2 см запаса для демпферного расширения звеньев. Незначительное искривление на прочности и герметичности не сказывается.

При нарезании заготовок необходимо проверять, чтобы диаметр трубы соответствовал этому показателю фитингов, используемых при прокладке коммуникаций. Технические показатели нанесены на самих изделиях, но лучше их проверить заранее, еще до начала сборки. Следует помнить, что плотность соединения и герметичность достигаются за счет использования прокладок. Разница между внутренним и внешним диаметрами соединяемых звеньев составляет 2 мм. Незначительный люфт позволяет компенсировать незначительные ошибки, допущенные при проектировании, нанесении разметки и сборке.

Сочленение в раструб

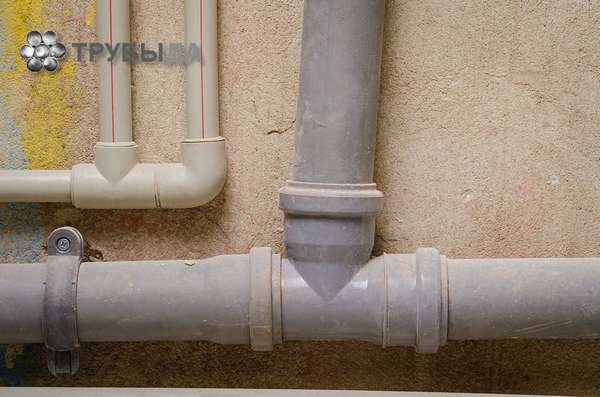

Рассмотрим особенности соединения пластиковых труб. Они выполняются с помощью раструбов, внутри которых установлены резиновые прокладки, кольца и манжеты. Лучшими в плане долговечности считаются двойные прокладки с пластиковым кольцом. Их тяжело собирать, но приложенные усилия окупаются надежностью и долговечностью стыка. Перед соединением деталей необходимо удостовериться в том, что резинка правильной формы, плотно расположена в пазу раструба и не перекошена. Если изделие бракованное или было повреждено при сборке, то следует ее заменить на исправную деталь.

Места крепления являются самыми слабыми точками трубопровода. Со временем прокладочный материал ссыхается и уменьшается в объеме. Чтобы замедлить этот процесс, необходимо использовать качественную смазку с консервирующим эффектом. Для этого не подходит мыло и автомобильные масла. Эти вещества вызывают коррозию резины. Профессионалы рекомендуют использовать силиконовую смазку.

Края отпиленной трубы необходимо зачистить, чтобы получить фаску. После того как отрезок будет вставлен в раструб, его необходимо продвинуть вперед до упора и подать назад на 10-15 мм.

Как сделать монтаж?

В частном доме можно делать несколько стояков, соединяя их в одну линию или выводя в разные септики отдельными магистралями. Главным условием является соблюдение правил экологической безопасности.

При установке канализационных труб своими руками рекомендуется соблюдать такие правила:

• используйте ножовку по металлу для нарезания заготовок;
• вставляйте трубы в раструбы без перекосов перпендикулярно их срезам;
• ведите сборку системы стоков по направлению от тройника к источникам потребления воды;
• контролируйте уровнем каждый этап сборки;
• не заливайте магистраль бетоном, лучше закрыть ее пластиком, который легко снять;
• не забывайте смазывать стыки и оставлять демпферный зазор.

При соблюдении правил проведения расчетов, нанесения разметки и сборки канализационная система прослужит не меньше, чем само строение.
