Обогрев жилых помещений делают с помощью водяной системы отопления. Хотя это громоздкая и сложная конструкция, она экономична и имеет приемлемую цену. Однотрубная система отопления имеет простую конструкцию, поэтому ее можно сделать самостоятельно.
Устройство и принцип работы
Теплоснабжение, основанное на водяном теплоносителе, делится на 2 вида. Она бывает горизонтальной и вертикальной. Какой тип укладки труб выбрать, это зависит от архитектурного строения здания.
Однотрубная система отопления с естественной циркуляцией работает по следующему принципу: теплоноситель, состоящий из воды, рассола и антифриза перемещается по трубе и обогревает жилой дом. Передвижение жидкости происходит по замкнутому контуру. Циркуляция теплоносителя идет от теплогенератора, затем возвращается. Все техническое оснащение, которое требуется для конструкции, подсоединено к единой линии.
Основные схемы разводки
Системы с 1 трубой используют в загородных и многоэтажных домах. Их делят на 2 типа:

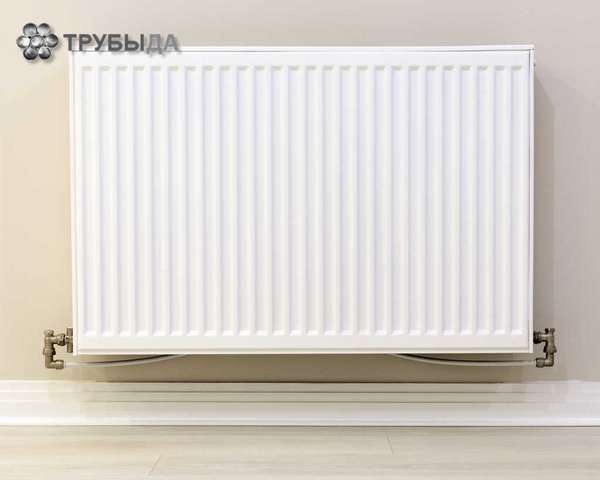

- Классический, или ленинградка. Это горизонтальная разводка, которую прокладывают над напольным покрытием. При этом радиаторы подключают к кольцевому контуру. Подводки соединяют вместе внизу или по диагонали. Если в помещении установлена однотрубная система отопления с нижней разводкой, схему делают последовательную. При этом вся длина магистральной трубы имеет одинаковый диаметр.
- Радиаторный. Это вертикальный тип разводки, который используется не только в частном доме с 1 этажом, но и в многоквартирных домах. Стояки труб проходят через этажные перекрытия и на каждом этаже подключены к батарее. Подача воды в трубы происходит посредством коллекторов. Здесь применяют байпасы и перемычки.
Жидкость в трубах передвигается от котла отопления по системе 2 способами: принудительно или естественно. Схему установки выбирают в зависимости от условий эксплуатации конструкции. Если в одноэтажном доме устанавливают «ленинградку», то для самотечного теплоносителя нужно увеличить внутреннее сечение кольцевого коллектора. Оно должно достигать 50 мм. Чтобы теплоноситель проходил через радиаторы, разгонный участок должен располагаться вертикально, а трубопровод иметь необходимые уклоны. На самом высоком месте устанавливают расширительный бак.
Для двухэтажного здания создают схему со стояками. При этом стояки проходят через все комнаты. Расширительный бак монтируют на чердаке и подводят к нему трубу подачи. Диаметр трубы должен составлять 40-50 мм. От подающей трубы отходят горизонтальные ответвления, которые монтируют с небольшим уклоном. Через них жидкость поступает к радиаторам и стоякам. Байпасный узел и циркуляционный насос устанавливают на участке, где начинается подъем.
Плюсы и минусы
Отопление трубами без радиаторов и с радиаторами имеют свои преимущества и недостатки. Плюсы монтажа:
- Главное достоинство длина контура и трубопровода не влияют друг на друга. Поэтому меньше происходит затрат на монтажные работы.
- Благодаря простому подключению всю работу можно сделать своими руками.
- Однотрубный способ установки применяется не только в частных домах с 1 этажом, но и в многоэтажных сооружениях.
- Магистральная труба укладывается параллельно плинтусу. Ее можно красиво украсить различным декором, скрыть от внешнего взора фальшполами или монтировать внутрь стены.
Если подключение радиаторов происходит последовательно, то для создания одинаковой температуры устанавливают дополнительное оборудование. Это является недостатком системы, так как требует лишних денежных затрат. При этом площадь теплообмена возрастает. К тому же однотрубную конструкцию нельзя использовать для помещений с большой площадью.
Особенности монтажа
Правильный расчет монтажа однотрубной системы отопления помогут сделать специалисты. Остальная работа выполняется своими руками:
- Установку системы отопления начинают делать с монтажа теплогенератора.
- Расширительный бак и коллекторную установку (для разгона) монтируют к стояку, который расположен вертикально. Его устанавливают возле выхода котельного аппарата.
- Затем делают разметки под радиаторы с необходимым уклоном. Высота коллектора и расположение радиаторов должны соответствовать друг другу.
- Отопительный контур собирают, придерживаясь разметок. Какую технологию сборки выбрать, это зависит от материала, из которого изготовлены трубы.
- Отводы труб оснащают фитингами и запорной арматурой, которая позволит сделать подключение системы к батарее.
- Воздухоотводчики устанавливают на радиаторах.
- Между радиаторами устанавливают шаровые краны. С их помощью можно регулировать работу всей системы.
- Тип батареи должен соответствовать трубопроводу и мощности отопительной системы.
Чтобы проверить трубопровод на наличие протечек, нужно перекрыть расширительный бак. Для этого контур заполняют теплоносителем, затем запускают котел. С помощью регулирующих клапанов настраивают работу отопительной системы. Если планируется установка сложной системы, то лучше обратиться к специалистам, которые обладают необходимыми навыками и инструментами.
