Правила прокладки канализационных труб

Строительство частного дома связано с предварительным планированием инженерных систем водоснабжения и канализации. От того, насколько правильно будет выполнена прокладка канализационных труб, будет зависеть надежная работа всей системы канализации.

Типы канализационных труб и их особенности

При обустройстве системы канализации используют 2 типа труб: чугунные и пластмассовые. Еще 10-15 лет назад монтаж чугунных труб был основным видом при обустройстве наружной и внутридомовой канализации.

Чугунные трубы изготавливают из серого, а также ковкого чугуна. Изделия из ковкого чугуна прочнее, пластичнее. Они способны выдерживать большие механические нагрузки.Преимущества:

• долговечность, срок эксплуатации до 80 лет;
• прочность.

Недостатки:

• цена изделия;
• трудности монтажа чугунных труб, связанные с их тяжестью;
• образование отложений на стенках из-за шероховатой поверхности.

Благодаря прочности, длительному сроку службы чугунные трубы и сейчас широко применяются при монтаже подземных канализационных коммуникаций.

В строительстве пластиковые трубы все больше внедряются в канализационные системы. Промышленность выпускает 3 вида:

1. Поливинилхлоридные. Прочность, химическая устойчивость к агрессивным выбросам. Выдерживают перепады температур. Используются для наружной сборки. Нельзя использовать при длительном температурном режиме выше +40+45°C.
2. Полипропиленовые. Обладают высокими прочностными характеристиками. В современном строительстве массово применяются в схемах внутренней канализации.
3. Гофрированные. Изготовлены из полиэтилена. Гофрированная наружная стенка придает особую прочность. Выпускаются диаметром от 250 до 850 мм и применяются в локальных системах канализации.

Так как внутренняя поверхность пластиковых труб гладкая, повышается пропускная способность. При проектировании канализационных систем применяются комбинированные схемы сборки.

Выбор труб для прокладки

Чтобы собрать экономически выгодную, качественную канализационную сеть необходимо правильно подобрать трубы для прокладки. Система разделяется на наружную и внутреннюю части. К каждой из этих частей предъявляются различные требования.

Чтобы грамотно подобрать канализационную трубу для наружной прокладки, в проекте должны быть учтены места пересечения пешеходных тротуаров и автомобильных магистралей, глубина траншеи, геологические условия.

Только учитывая динамическую нагрузку, химическую агрессивность почвы и будущих стоков, температурный режим работы, можно сделать правильный выбор.

Для прокладки наружной части системы канализации используют чаще всего чугунные трубы. В местах пересечения автомагистралей их прокладывают в бандаже, чтобы избежать деформации в местах стыковки.

Как альтернатива чугунному трубопроводу сборка из армированного металлопластика, а в местах повышенных динамических нагрузок устанавливается металлопластиковая гофра.

Монтаж внутренней части трубопровода чаще всего делается из полипропилена. Он удобен, прост в монтаже, обеспечивает достаточную герметичность соединений. Полипропиленовыми фитингами легко изменять конфигурацию и делать разводку различных диаметров.

Полипропилен устойчив к бытовой химии, кратковременные тепловые нагрузки ему не страшны. Поэтому правильно собранная канализационная сеть будет работать безотказно 50-70 лет.

Глубина укладки канализационной системы

Для эффективного функционирования очистных сооружений глубина укладки имеет большое значение.

Наиболее важные факторы, влияющие на выбор глубину закладки канализационных труб, следующие:

1. Наличие грунтовых вод, уровень промерзания почвы. Для разных климатических районов эти условия будут иметь большое различие.
2. Расположение конечной точки ввода. Это может быть коллектор централизованной системы или септик на личном загородном участке.
3. Поверхностные динамические нагрузки, создаваемые проходящим транспортом.
4. Возможные геологические подвижки разных типов грунта песков, плывунов.
5. Экономическая целесообразность земляных работ.

Учитывая то, что в индивидуальном жилищном строительстве канализационные системы планируются самотечные, конечная точка приема стоков будет иметь определяющее значение.

На всем протяжении канализационной магистрали должен выдерживаться угол наклона. Если эта протяженность большая и имеются углы поворота, понадобятся услуги геодезистов.

При строительстве индивидуального жилого дома в расчет необходимой и достаточной глубины траншеи берутся 2 показателя удаленность септика и угол наклона.

Если септик устанавливать на большой глубине, это приведет к удорожанию земляных работ, неудобству процессов по периодической очистке септика от твердых загрязнений.

В частном доме сливная магистраль всегда промывается горячей водой с кухни или ванной комнаты. При отсутствии стоков она стоит пустая, благодаря углу наклона всегда согревается теплыми испарениями из септика. Разморозка линии исключена.

Нужно ли утеплять трубопровод?

Внешняя часть канализационной магистрали в большинстве случаев прокладывается скрытым методом и находится под землей.

В теплых климатических районах используется естественное укрытие. Трубопровод располагается ниже уровня промерзания грунта, вся система просто засыпается землей, которая служит естественным утеплителем.

Но на основной части российских территорий такой метод утепления не подходит. Для безотказного функционирования сливных коммуникаций в зимнее время, при прокладке магистральных линий канализации на глубине выше 70 см необходимо позаботиться об утеплении наружной части канализации.

Чтобы избежать ошибки при выполнении теплоизоляции, заказчик должен ознакомиться с ассортиментом теплоизолирующих материалов, их свойствами и сделать правильный выбор по цене и качеству.

Какие материалы использовать?

Правильно подобрать теплоизолирующий материал это значит, надежно и качественно утеплить наружную систему канализации, при этом сэкономить деньги.

Утеплители делятся по способу изоляции на 2 вида:

• рулонные;
• шаблонные или скорлупа;

Фольгированные рулонные утеплители изготавливаются из шлако-, стекло- и базальтовой ваты. У этих материалов высокие теплоизоляционные параметры. Один недостаток не позволяет рекомендовать их применение: рулонные утеплители требуют дополнительной гидроизоляции. Это приводит к удорожанию работ.

Скорлупа изготавливается по диаметру канализационных труб. У нее вид разрезанного цилиндра. Толщина стенки 50-100 мм. Материал, применяемый для теплоизоляционной скорлупы:

1. Пенопласт. Легко монтируется и демонтируется. Длительный срок эксплуатации. Низкая цена.
2. Пеноплекс, или экструдированный пенополистирол. Для него характерна увеличенная жесткость, способность выдерживать повышенные механические нагрузки. Не теряет эксплуатационные качества при высокой влажности грунта.
3. Стекловата. Широко применяется благодаря низкой стоимости, надежной теплоизоляции, способности выдерживать вибрационные нагрузки.
4. Базальтовая вата. Качественный утеплитель, но более дорогой.

Эксперты советуют при прокладке канализационных труб в земле в качестве утеплителей использовать шаблонные изделия скорлупу.

Готовим траншею

Траншея для прокладки канализации без утепления копается ниже уровня промерзания разных типов грунта, встречающегося на протяжении длины траншеи. Уровень промерзания грунтов в данной местности определяется по СНиП.

Также надо обязательно учитывать, на какой глубине расположена точка ввода в септик или централизованную магистраль, для возможности выдержать угол наклона.

Дно траншеи тщательно выравнивается и засыпается песком, который служит подушкой и дренажным поясом.

Ширину траншеи рекомендуется делать 60 см. Стенка траншеи не должна быть ближе 20 см от стенки трубы.

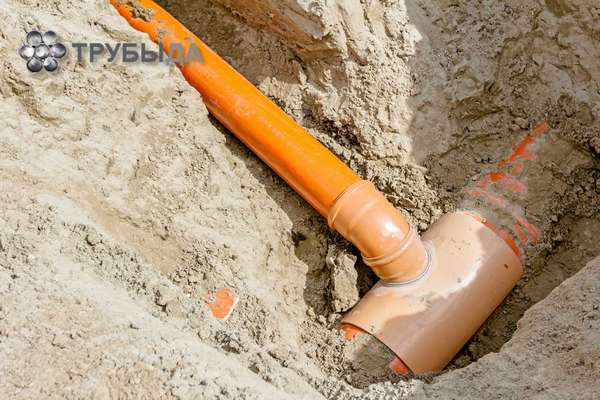

Монтаж канализационных труб

После того как смонтирована внутренняя разводка, раструб выведен из дома, начинается монтаж наружной магистрали.

Чтобы знать, как правильно проложить канализационную магистраль, нужно запомнить 2 правила укладки канализационных труб:

1. Монтаж ведется от дома к септику или коллектору.
2. Трубы монтируются замком (раструбом) к септику.

Чтобы избежать промерзания, необходимо завести трубу под фундамент. В месте ввода ставится бандаж (гильза). Это обрезок трубы большего диаметра. Свободное пространство заполняется утеплителем или заделывается монтажной пеной.

Правильно подобранная и смонтированная канализация обеспечит комфорт и удобство в доме.
