Особенности внутренних и наружных канализационных труб ПВХ

Канализационные трубы ПВХ пользуются популярностью благодаря своим свойствам. Это термопластичные изделия, которые применяются для прокладки наружного и внутреннего водопровода. При производстве используется поливинилхлорид разных типов: PVH и PVH-U. Второй вариант непластифицированный. Он отличается улучшенными характеристиками. По этой причине изделия данного типа используются чаще. К преимуществам коммуникаций из ПВХ относят стойкость к коррозии, небольшой вес. Кроме того, изделия данного типа отличаются гигиеническими свойствами, служат долго.

Виды канализационных труб

По целевому назначению различают:

  • для водоотвода, канализации внутри объекта;
  • трубы из ПВХ для наружного применения, на такие изделия оказываются высокие нагрузки.

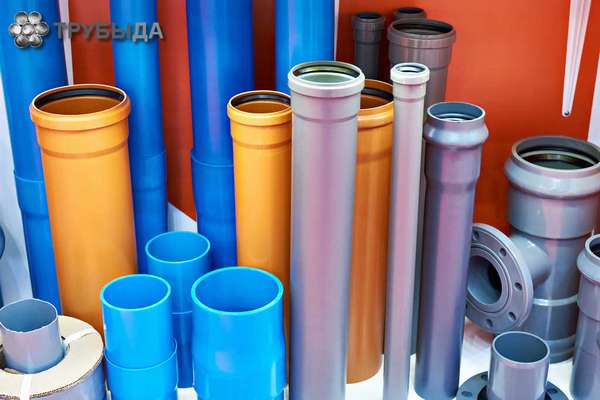

Отличаются коммуникации по параметрам: толщине стенок и диаметру. Кроме того, изделия характеризуются разными цветами. Это облегчает монтаж трубопровода, а также процесс выбора изделий при покупке. Внутри помещений устанавливают серые коммуникации. Снаружи объекта рыжие. Кроме того, отличают коммуникации по степени выносливости:

  • напорные;
  • безнапорные.

Существуют также гофрированные трубы. Их применяют на участках, где по разным причинам нет возможности проложить прямолинейный трубопровод. Длина гофрированных изделий существенно увеличивается, т. к. они имеют способность к растяжению. Главным недостатком таких коммуникаций является склонность к образованиям засоров при регулярном оттоке сточных вод. По этой причине, если есть такая возможность, лучше отдавать предпочтение гладкостенным трубам.

Наружная канализация

Выбор изделий для прокладки за пределами помещения делается с учетом диаметра, толщины стенки. Коммуникации разных типоразмеров отличаются по характеристикам (степени жесткости и пр.). По этой причине при выборе сантехнических труб ПВХ для канализации размеры играют ключевую роль. Например, параметры коммуникаций диаметром 200 мм:

  • для эксплуатации в легких условиях SN 2, такие трубы предназначены для прокладки на небольшой глубине (до 4 м), их не используют на участках, где трубопровод должен проходить через дорогу, толщина стенки составляет 3,9 мм;
  • для эксплуатации в условиях средней жесткости SN 4, такие изделия допустимо укладывать под небольшими дорогами, рекомендуемая глубина установки 6 м, а толщина стенки составляет 4,9 мм;
  • для работы в условиях повышенной жесткости SN 8, изделия данного вида могут выдержать длительный период эксплуатации под магистралями, промышленными предприятиями, толщина стенки 6,2 мм, глубина заложения 8 м.
Читайте также:  Виды и преимущества чугунных труб

Выбор диаметра делается еще и с учетом количества подключенных объектов и протяженности трубопровода. Например, труба ПВХ наружная (диаметр 250 мм) выдерживает интенсивные нагрузки, толщина стенки такого изделия варьируется в пределах 4,9-7,7 мм.

Минимальное значение диаметра наружных коммуникаций 110 мм. Они отличаются не только более крупными габаритами, но и наличием дополнительных элементов. Чтобы повысить сопротивляемость изделий погодным условиям и негативным внешним факторам, трубы оснащаются ребрами жесткости (внутри и снаружи).

Внутренняя канализация

Глубина канализации минимальная, часто трубопровод проходит по поверхности. Наименьшее значение толщины стенок подобных изделий составляет 1,3 мм. Диаметр таких труб намного меньше, если сравнивать с наружными коммуникациями. Диапазон значений: от 32 до 110 мм. Длина варьируется в пределах 315-3000 мм. Для отвода сточных вод с минимальным количеством фракций загрязнения используют трубы диаметром 50 мм. В туалете прокладывают канализационный трубопровод 110 мм.

Размеры и диаметры

Коммуникации подбирают по габаритам, учитывают при этом целевое назначение. И наоборот, зная диаметр, можно определить, для какой цели подходит тот или иной вариант. Например, труба ПВХ наружная (диаметр 200 мм) используется только при монтаже ливневой канализации, трубопровода коллекторов, водопропускных сооружений. Стандартные размеры изделий водоотведения ПВХ: 160 мм, 200 мм. Часто применяют ПВХ 250 мм. Изделия ПВХ 50 мм используют при монтаже внутреннего трубопровода. Размеры труб ПВХ в таблице:

Диаметр (D), мм Кольцевая жесткость (SN)
2 4 8
Толщина стенки, мм
50 1,3 1,6
63 1,6 2,0
75 1,9 2,3
90 2,2 2,8
110 2,7 3,4
125 3,2 3,9
160 3,2 4,0 4,9
200 3,9 4,9 6,2
250 4,9 6,2 7,7
315 6,2 7,7 9,7

Изделия диаметром 32 мм, 63 мм, 75 мм, 90 мм, 100 мм используются реже, чем аналоги 50 мм, 110 мм, 200 мм, 250 мм.

Напорные и безнапорные трубы ПВX

Различают материалы двух видов:

  • поливинилхлорид (ПВХ для канализации);
  • полихлорвинил, срок его службы намного дольше, и по характеристикам он является более предпочтительным.

Напорные изделия производятся с применением непластифицированного полимерного материала. Рассчитаны они на давление разного уровня: 1,24-4,14 МПа. Трубы данного вида используют при организации оттока канализации, технических и хозяйственных стоков, транспортировки питьевой воды. Основные характеристики:

  • стойкость к воздействию коррозии, в том числе и к электролитической, вызванной блуждающими токами;
  • небольшой вес;
  • продолжительность эксплуатации около 50 лет;
  • благодаря гладкости внутренних стенок снижается вероятность засора, уменьшение просвета происходит намного медленнее, чем в случае с чугунными/стальными изделиями;
  • высокая устойчивость к агрессивным средам;
  • термостойкость составляет +160+170°С.

Безнапорные коммуникации выдерживают давление не больше 0,16 МПа. Они не переносят воздействие температуры выше +45°С. Такие изделия представлены следующими видами: однослойные, трехслойные. При производстве используется непластифицированный ХПВХ (хлорированный поливинилхлорид). И напорные, и безнапорные изделия выпускаются с раструбом, что позволяет создать более надежное соединение.

Рассматриваемые разновидности негорючие. Главное отличие коммуникаций из ПВХ значение теплопроводности одинаковое с изоляционными материалами. Благодаря этому повышается эффективность утепления. Кроме того, изделия данных видов не содержат вредные вещества, что способствует расширению области их применения. При монтаже рекомендуется использовать фитинги из такого же материала. В результате вероятность нарушения целостности трубопровода при линейном расширении поливинилхлорида существенно снижается.
