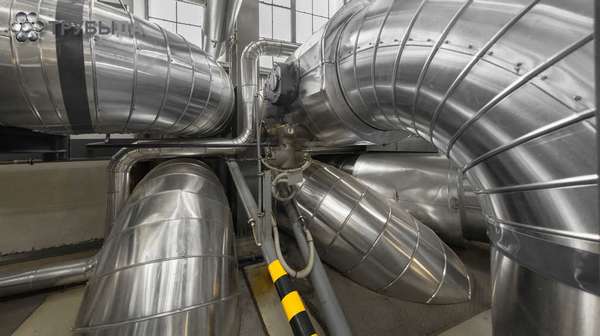

К необходимым элементам внешней отделки жилищно-коммунальных и магистральных систем относится кожух оцинкованный для изоляции труб. Конструкция производится в виде тройников, отводов, заглушек, разъемных изделий и т.д. Элементы позволяют предотвратить повреждение трубопроводов от воздействия климатических осадков, прямых лучей солнца, механических деформаций. Изделия отличаются прочностью, долговечностью, эстетичностью, антикоррозийными свойствами.
Виды фасонных изделий
Изоляционные кожухи являются защитными фасонными элементами, изготавливаются горячекатаным методом из листов проката.
В соответствии с конфигурацией и задачами трубопроводной системы фасонные изделия изготавливают в виде:
- цилиндров;
- тройников;
- отводов;
- конусов;
- торцевых заглушек;
- разъемных коробов;
- цепеллиновых конструкций.
Изделия простой цилиндрической формы поставляются в виде разомкнутой конструкции, дополненной замковыми крепежными частями.
Тройники используются для монтажа узловых соединений в трубопроводной системе, при реконструкции магистральных труб. Возможный угол примыкания элементов достигает 90°, диаметр изделий по стандартам от 87 мм.
Элементы в виде отводов изготавливаются для защиты от деформации участка трубопровода, проложенного под небольшим наклоном. Диаметр отводов от 87 мм, допустимая толщина листа стали составляет 0,55-1 мм.
Кожухи из оцинкованной стали конусообразной конфигурации устанавливаются на оголовки дымоходных труб либо отводы системы вентилирования.
Заглушки торцевые применяются для тупиковых отрезков жилищно-коммунальных и магистральных трубопроводных сетей.
Цепеллиновые изделия предназначены для герметизации резервуарных конструкций, водопроводных емкостей.
Короба разъемные разработаны для соединений муфтовых, фланцевых, арматуры запорной.
Конструкция и виды
По нормативам трубопроводы должны иметь внешнее утепление. Теплоизоляционные материалы (базальтовая, минеральная вата, стекловата, каучук) закрывают от воздействия осадков, смены температурных режимов защитным оцинкованным кожухом.
Элементы производятся на специальном станке. На поверхностях стальных листов формируются ребра жесткости, затем материал сворачивается в заданную конфигурацию. На готовых кожухах выполняются торцевые и продольные напуски, привариваются технологические замки. Конструкция создается замкнутая, обеспечивающая герметичность.
Конструктивные особенности изделий обусловлены назначением, сферой применения защитных оболочек. Фасонные изделия включают несколько составляющих:
- прямые элементы;
- отводы либо поворотные звенья;
- переходные части.
Прямые элементы используются на ровных отрезках трубопроводных систем. Конструкция состоит из цельного листа металла, включает 2 загибочные части для бандажирования.
Поворотное звено (отвод) состоит из нескольких сегментов, монтируется на сложных по конфигурации теплотрассах с поворотом до 15-90°. Элемент выпускается разборным для точной фиксации на трубе.
Переходные части используются на расширяющихся либо сужающихся участках теплотрасс.
Кожухи выпускают:
- типовыми по габаритам и форме;
- нестандартной конфигурации и размеров.
Изделия оцинкованные могут быть окрашенными полимерными составами либо необработанными.
Оболочки стальные поставляются в комплекте:
- с застежками для фиксации бандажей (пластиковыми либо металлическими);
- со скотчем металлизированным;
- с полипропиленовой бандажной лентой для надежной фиксации;
- с режущими инструментами.
Назначение и сферы применения
Защитный кожух для трубопроводов предохраняет от внешних воздействий и внутреннего давления системы разных сфер деятельности (жилищно-бытовое строительство, промышленные производства, магистральные сети).
Изоляционный кожух разработан:
- для предохранения теплоизоляционного слоя от воздействия осадков, влаги от грунта, перепадов температурных режимов, механических повреждений;
- для уменьшения потерь тепловой энергии в системах водоснабжения и отопления при прокладке теплотрасс в траншеях, под толщей земли, наземных конструкциях;
- для поддержания необходимого температурного режима в магистралях, пропускающих продукты нефтепереработки, газ (природный и сжиженный);
- для предотвращения образования конденсата на внутреннем канале;
- для герметичности канализационных труб, вентиляционных шахт;
- для изолирования дымоходов при обустройстве каминов, печных блоков;
- для соблюдения герметичности в трубопроводах с циркулирующими химическими составами;
- для защиты трубопроводов от внешних воздействий агрегатов и предотвращения аварий в производственных цехах.
Свойства и технические характеристики
К техническим параметрам оцинкованных кожухов относятся диаметр, размеры и вес.
Характеристики материалов (листовая сталь) должны соответствовать СНиП 41-03-2003. Стенки по нормативам выпускаются толщиной 0,5-1 мм. Параметры диаметра должны быть немного больше трубопровода для надежной фиксации и герметичности изделия. Диаметры защитных кожухов представлены размерами 101-1320 мм.
Технические требования предполагают прочность защитной конструкции для предотвращения попадания воды на утеплитель. После специальной обработки (цинкование) материал приобретает антикоррозийные качества, стойкость к изменениям параметров давления (пониженное, повышенное), фиксированную структуру.
По нормативам кожух оцинкованный должен быть с ребрами жесткости по периметру элемента. Вставки позволяют предотвратить деформирование конструкции при регулярных динамических, статических нагрузках (давление, вибрации).
Технические параметры обусловили большой период службы изделий из оцинкованного металла, который составляет в зависимости от толщины стального листа 12-20 лет.
Достоинства защитного покрытия
К преимуществам оцинкованной оболочки относятся:
- простота в установке, т.к. конструкции реализуются готовыми к монтажным работам и с необходимыми комплектующими;
- герметичность;
- долговечность;
- универсальность конструкции;
- влагостойкость;
- устойчивость к кислотно-щелочным средам;
- возможность применения в разных климатических зонах, температурных режимах;
- эстетичность;
- увеличение срока службы термоизоляционного состава;
- уменьшение расходов и трудовых затрат на обслуживание теплосетей, магистральных трубопроводов;
- возможность установки на строящиеся и готовые трубопроводы;
- ремонтопригодность.
Защита из стальной оцинковки выпускается в соответствии с европейскими и международными стандартами по обустройству тепловых трубопроводов.
Особенности монтажа
Оцинкованный кожух поступает в реализацию подготовленным к установке. Работ по резке элементов, шлифовке не требуется. Важно приобрести защитный элемент в соответствии с размером трубопровода и зафиксировать креплениями.
Способ монтажа кожухов защитных преимущественно ручной. При необходимости (для труб с высокими критериями герметичности) применяется сварочный аппарат.
Стальную оцинковку крепят на сформированный слой теплоизоляционного материала (стекловата, полиуретан, каменная вата) при установке коммунально-бытовой сети либо на готовую трубу.
Вертикальную защиту начинают укладывать снизу трубопровода. При наклоне трубы края защитного элемента выносят в сторону уклона. Сначала крепятся тройники и отводы, затем монтируются прямые элементы кожуха.
Цилиндровую конструкцию монтируют ребрами жесткости на внешней поверхности. Элементы стыкуют внахлест. Шов формируется с помощью саморезов, которые располагают на расстоянии 15-30 см.
При сложной стыковке элементов и невозможности совмещения отверстий под крепления используются ремни бандажные, края цилиндра поджимаются и прочно фиксируются.
Следующий слой оболочки монтируется с помощью замков-зигзагов поперечно. Продольные края кожухов размещают в разбежку, не рекомендован крепеж в одну линию. Для прочности конструкцию усиливают скотчем металлическим, бандажной лентой либо композитным пластиком.
