Особенности монтажа труб ПНД

При строительстве коммуникаций монтаж труб ПНД занимает не последнее место. Изделия из подобного материала используются при прокладке газопроводов, водопроводов и канализации. Они также нашли применение в обустройстве поливных систем и тепличном бизнесе.

Что такое ПНД труба

При производстве этой продукции применяется метод экструзии. Расплавленный до пластичной массы полиэтилен выдавливается на специальном оборудовании. Формовка осуществляется через отверстие, в результате чего получается бесшовное изделие. Сам полиэтилен белого цвета, поэтому в готовую продукцию добавляют краситель. В большинстве своем это черный или серый цвет. Продается продукция на метры и имеет диаметр от 16 до 1600 мм. В быту пользуются диаметрами не более 50 мм. Выпускают рулоны длиной 25 м.

Основными достоинствами ПНД трубы являются:

• прочность;
• простота монтажа;
• непредрасположенность к коррозии;
• дешевизна;
• долгий срок службы;
• экологическая безопасность;
• диэлектрические свойства.

Как выбрать ПНД трубу

В основном на них наносятся специальные цветные продольные полоски. Желтая полоса изделие применяется для прокладки газопроводов, синяя для водоводов. Продукция серого цвета используется для обустройства канализации, дренажа и водостоков.

На большинство поверхностей наносится маркировка, которая информирует потребителя о назначении, диаметре, толщине стенки и метраже. Приобретая необходимый материал, стоит обратить внимание на толщину стенок, она должна быть одинаковой по диаметру. Поверхность гладкая и без видимых механических повреждений в виде борозд, как продольных, так и поперечных. В противном случае это брак или кустарное производство. От такой продукции стоит отказаться, т.к. возникнут проблемы как при монтаже, так и при эксплуатации.

Выбирая необходимый диаметр трубопроводов, нужно брать диаметр магистральной трубы на порядок выше, чем периферийной. Например, если у вас разводка по дому будет выполняться трубопроводами диаметром 20 мм, то диаметр подводящего трубопровода должен быть не менее 32 мм. Это желательное условие для достаточного напора и к тому же удешевляет смету.

Способы монтажа

Выбор способа, напрямую зависит от ряда условий.

Нужно определить, где будет эксплуатироваться трубопровод:

• в помещении;
• на открытом воздухе;
• в грунте.

Для одного монтажа труб из полиэтилена необходимы специальное оборудование и мастер, а другой можно выполнить своими руками.

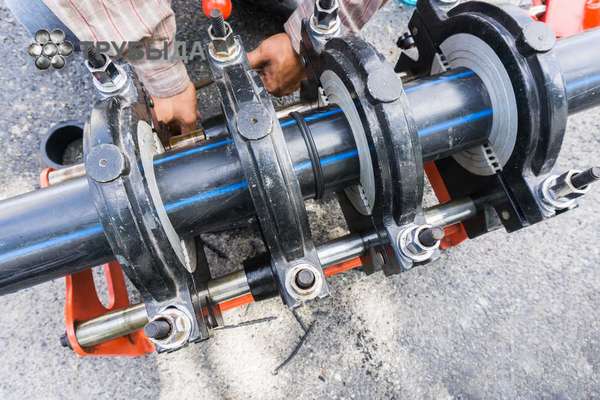

Сварка труб встык

При соединении прямых участков трубопроводов большого диаметра их часто стыкуют, сваривая между собой.

Технология этого процесса требует точной центровки и чистой обработки кромок соединяемого материала. Для сварки используют специальный аппарат, который можно питать от переносного источника. Полиэтилен разогревается спиралями по всему диаметру, и детали прижимаются друг к другу. Стык получается ровным, даже прочнее самого материала. Такой способ соединения пластиковых трубопроводов применяется там, где необходима пластичность неразъемного соединения. Однако, несмотря на дешевизну и простоту, такое стыкование используют только при толщине стенок 5 мм и выше.

Неразъемное соединение

Отсутствие возможности обслуживать соединение в период эксплуатации вынуждает выполнять такие соединения, как сварка встык и сварка электрическими муфтами.

Второй способ применяют при монтаже трубы ПНД в труднодоступных местах, там, где пластичность участка не играет особой роли.

Способ более дорогой. Это вызвано применением специальных муфт с уже встроенными в них спиралями. Такие муфты имеют электроды для подачи на них напряжения от постороннего источника питания. Концы труб вставляются в муфту, приложенное напряжение разогревает спирали, и конструкция сваривается. Неверно было бы думать, что неразъемное соединение выполняется только прямыми муфтами. В этих случаях также применяются фитинги: тройники, переходники с одного диаметра на другой и т.д.

Разъемное соединение

Тип такого соединения подразумевает обслуживание в течение эксплуатации.

Это как раз тот случай, когда монтаж ПНД трубы можно выполнить самому. Монтаж выполняется открыто по стенам внутри помещений или на улице с укладкой в специальные короба. Допускается прокладка на открытом воздухе без защиты. Например, на дачных участках при организации капельного полива грядок. Либо использование труб ПНД в качестве магистралей для создания точек присоединения гибких садовых шлангов. Только срок службы в данных условиях сокращается. Если при соблюдении требований труба прослужит до 50 лет и более, то в условиях открытой прокладки 4-5 лет.

С помощью фитингов

Фитинги это элементы, позволяющие собирать и монтировать трубопроводы.

Они бывают:

• прямые, которые позволяют соединять элементы труб одного диаметра;
• переходные, с их помощью происходит переход с одного диаметра на другой.

Когда нужно выполнить поворот, разветвление или стыковку труб при монтаже, используют фитинги: уголки, тройники, крестовины, муфты, заглушки, штуцера. Если в процессе эксплуатации необходима частая разборка системы, фитинг тоже незаменим.

По конструктивным особенностям можно выделить:

• компрессионные разборное соединение, где труба по внутреннему диаметру усаживается на уплотнительные кольца, а по наружному обжимается гайкой;
• пуш-фитинги современный дорогой, но и гораздо практичный и надежный тип разъемного соединения, основанный на методе вталкивания;
• пресс-фитинги неразъемное соединение, где рабочим элементом служит пресс-гильза, которая прессуется клещами.

Муфтой

Муфты для труб ПНД это один из фитингов. Существует ошибочное мнение, что это особый вид соединения. Однако муфта элемент, который применяется для стыковки прямых участков трубопровода. Такое сочленение может быть как неразъемным электрические муфты, так и разборным муфты компрессионных вариантов исполнения. Их применяют там, где нужно продолжить трубопровод дальше либо устранить поврежденный участок и выполнить вставку нового материала.

Какой способ лучше

На этот вопрос, ответ однозначный все зависит от того, где проводится монтаж полиэтиленовых труб. Для частных домовладений и административных помещений желательно использовать разборные соединения и работать с трубами диаметром до 50 мм.

Выполнение монтажа труб ПНД своими руками

После того как заготовлен необходимый материал, приступаем к работе.

Прежде чем начать сборку трубопровода, внимательно осмотрите фитинги. Чтобы не путать, какая часть куда вставляется, возьмите элемент, разберите и запомните, как он был собран.

Рассмотрим пример применения компрессионного фитинга для ПНД труб. Неважно уголок это, тройник или муфта. Приступим к монтажу полиэтиленовых труб. Обрезаем заготовки по размеру. Если нет специальных ножниц, то можно отпилить ножовкой по металлу. При этом необходимо следить, чтобы край был отрезан перпендикулярно поверхности, иначе соединение будет негерметичным.

Есть простой способ, как это сделать. Возьмите кусок бумажной ленты шириной, равной диаметру среза, а длиной 1,5 диаметра. Оберните ее вокруг отмеченного места так, чтобы края бумажки совпали по окружности. Дальше можно отметить границы маркером. После того как отрезали, края необходимо обработать, удалив заусенцы. Используйте для этого наждачную бумагу, круглый напильник или нож.

На подготовленный конец нужно последовательно надеть гайку, компрессионную шайбу, уплотнитель. Резиновое кольцо оставьте в корпусе фитинга. С усилием протолкните через кольцо край до упора. Можно предварительно смочить его водой или мыльным раствором. Когда труба вошла в посадочное место, уплотняющее кольцо нужно усадить на место. Компрессионное кольцо подвести вплотную к соединению и затянуть конструкцию гайкой. Для герметичности соединения достаточно затянуть своими руками. Для надежности можно провернуть гайку ключом максимум на 1 оборот.

Монтируемый трубопровод прикрепляют к стене с помощью специальных клипс или хомутов. При этом желательно их устанавливать через каждые 35-50 см, а там где труба совершает поворот, обязательна установка 2 креплений по обе стороны уголка. Если не возникает необходимости резкого угла поворота, то углы более 90° можно выполнить, нагревая трубу строительным феном или кипятком.

Используя специальный шаблон, можно изогнуть трубу заранее. Он делается просто доска с гвоздями, повторяющими траекторию угла поворота. Заготовку, прогревая, закрепляют между гвоздями и дают остыть. Она сохранит приданную ей форму. При прохождении стен на трубопровод надевают защитный чехол. При прокладке на открытых участках без применения коробов конструкцию желательно утеплить. Для этого используют специальные поролоновые или пенопластовые чехлы, а сверху обматывают пленкой для защиты от атмосферных осадков.

Необходимые инструменты и материалы

При выполнении установки контура трубопровода из ПНД труб понадобится следующее:

• ПНД труба;
• фитинги в необходимом количестве;
• специальные ножницы для резки или ножовка по металлу;
• пресс-клещи при применении пресс-муфт;
• 2 разводных ключа;
• напильник или наждачная бумага;
• рулетка;
• крепежные клипсы или хомуты;
• утепляющий и изолирующий материал при прокладке на открытом воздухе;
• перфоратор;
• победитовые коронки для выполнения отверстий в стенах нужного диаметра;

Чертеж и схемы

Перед началом работ и до приобретения материала желательно составить схему трубопровода из полиэтиленовых труб. Пусть это будет эскиз от руки, где указаны длины прямых участков, количество поворотов и отводов. Это позволит подсчитать количество материала.

Порядок выполнения работ

Справиться с поставленной задачей поможет следующий план действий:

1. Составление чертежа.
2. Заготовка необходимых материалов и инструментов.
3. Выполнение отверстий и установка элементов крепежа.
4. Сборка и прокладка полиэтиленовых труб.
5. Проверка на герметичность.
6. Окончательное крепление и запуск в работу.

Частые ошибки и проблемы при установке

При монтаже и даже при тщательной подготовке могут возникнуть проблемы. В основном это плохая герметичность соединений и неправильно отмеренные размеры. Например, если трубу не до конца усадить в фитинг, то соединение будет неплотным. Перетяжка гаек выдавит уплотнительное кольцо и тоже создаст утечку при прокладывании трубопровода.
