Особенности монтажа гофры для кабеля

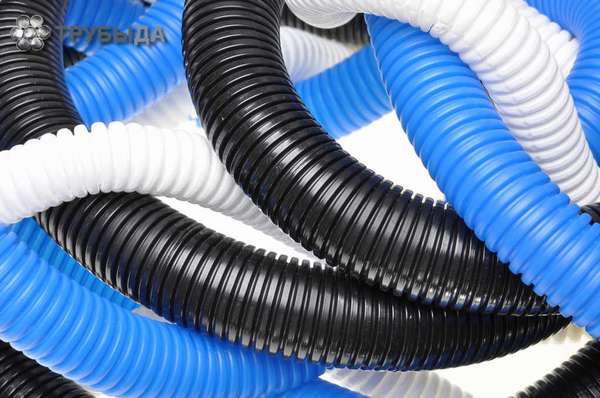

Гофра для кабеля представляет собой гибкую трубу, состоящую из колец с разной толщиной и диаметром, которые чередуются между собой. Кольца большого диаметра с толстыми стенками обеспечивают изделию жесткость в направлении поперечного усилия, а тонкостенные меньшего размера гибкость и растяжимость.

При планировании ремонта в квартире, даже если вы собираетесь доверить его специалистам, надо иметь представление о том, насколько необходима гофра, как ее выбирают и монтируют.

Назначение приспособления

Монтажники и потребители быстро оценили преимущества гофрированной трубы перед другими средствами изоляции, и она стала востребованной сразу после появления. Зачем нужна гофра для электротехнического монтажа? Она создает такие условия для эксплуатации сетей:

• упрощает монтаж для замены отслуживший кабель вытаскивается из рукава и протягивается новый, нет необходимости разбивать весь шов в стене по ходу провода;
• защищает телевизионные, компьютерные, электрические сети от ударов, вибраций, влаги и пыли;
• негорючая гофра препятствует появлению пожара вследствие короткого замыкания в цепи, она необходима для проводки внутри деревянного дома.

Кабель в гофре укладывают под пол или стяжку, потолок, отделочные материалы, под землю и прокладывают воздушным путем. При демонтаже легче всего извлекаются из гофры гибкие слаботочные провода, а толстый медный можно вытащить, только если прокладка осуществлена по прямой линии.

Гофрированные трубы имеют такие преимущества:

• гибкость и возможность укладки без применения соединительных поворотов;
• простота монтажа и обслуживания;
• высокие эксплуатационные свойства;
• доступные цены;
• разнообразие видов.

В помещениях гофру можно не использовать, если провод находится в технологическом канале и когда кабель имеет двойную изоляцию.

Разновидности гофры

Гофрированные трубы для электропроводки по прочности делятся на такие виды:

• легкие наиболее тонкостенные, непрочные, гибкие, не выдерживающие нагрузку, подходят для укладки под обшивкой, у потолка, для защиты проводки в автомобиле;
• средние предназначены для монтирования в стенах;
• тяжелые выдерживают большую механическую и адгезионную нагрузку, применяются в стяжке пола или под землей, надежно защищают провод от влаги;
• армированные (сверхтяжелые) самые прочные за счет стальной проволочной спирали под внешней оболочкой, применяются для прокладки в грунте или воздушным методом в местах с повышенной посещаемостью, где необходимо обеспечить наивысший уровень безопасности.

Если трасса прокладки кабеля имеет множество поворотов, используется двухслойная гофтруба, которая имеет такие технические характеристики:

• наружный слой изготовлен из меньшего количества полиэтилена или полипропилена, но включает специальный профиль, придающий способность выдерживать статические и динамические нагрузки;
• внутренний слой гладкий, позволяет протягивать в трубу провод без особых усилий, а при эксплуатации он меньше перетирается и изнашивается.

Гофрированные трубы различаются по степени пожаробезопасности. Негорючие имеют марку НГ, их используют для прокладки силовых кабелей, внутри возгораемых перекрытий.

Какой материал лучше?

Материал, из которого изготовляются гофрированные трубы, определяет область их применения. Разные виды пластиковых труб отличаются прочностью так:

1. ПВХ. Гибкие и удобные в монтаже, но теряют прочность при замерзании, повышенной влажности, сильном нагревании и воздействии УФ-лучей. Их рекомендуется прятать за гипсокартоном или вагонкой в сухих отапливаемых помещениях с нормальной влажностью.
2. ППР. Имеют среднюю прочность и гибкость, устойчивы к высоким и низким температурам, повышенной влажности, поэтому их можно использовать в жилых, бытовых помещениях и на улице.
3. ПВД, ПНД. Не теряют прочность при перепадах температур, устойчивы не только к повышенной влажности, но и к кислотам и растворителям. Применяются в любых помещениях, в бетонных конструкциях.

Металлический рукав из спиральной оцинкованной стали РЗ ЦХ (с уплотнительной хлопчатобумажной нитью) устойчив к любым температурам, химическому воздействию, но при сжатии может пропускать влагу и пыль, поэтому его лучше применять по легковоспламеняющимся конструкциям на прямых участках в сухих помещениях. На открытом воздухе через 2-3 года он поржавеет и не сможет защищать кабель.

Если при повреждении металлическая гофра окажется под напряжением, любое прикосновение к ней будет опасным для жизни. Поэтому поверхность стальных рукавов РЗ ЦХ обязательно заземляют.

Этого недостатка нет у металлической гофры РЗ ЦП, которая также сделана из стальной полосы, но имеет в качестве уплотнителя герметичное полимерное покрытие.

Гофрорукав марки РВД, выдерживающий высокое давление и даже взрывную волну, целесообразно использовать по назначению в производственных помещениях.

Размеры и стоимость

Внешний диаметр металлорукавов 9,8-71,5 мм, внутренний 5,1-62,5 мм, гофры ПВХ, соответственно 16-63 мм и 10,7-50,6 мм. Лучше выбирать трубу большего размера. Если в 1 рукав протягиваются несколько проводов, необходимо, чтобы зазор составлял не меньше половины радиуса трубы. Это особенно важно для проводов, которые нагреваются.

Гофру разного диаметра рекомендуется применять так:

• 16 мм для освещения, сигнализации, интернета и телевидения;
• 20 мм для силовых розеток;
• 25 мм для видеонаблюдения;
• 32 мм для соединения электрощитов;
• 40-50 мм для кабелей, проходящих через перекрытия между этажами.

Гофру можно купить бухтами по 15, 25, 50 и 100 м или метрами. Цена зависит от материала, из которого она изготовлена. Самые дешевые трубы ПВХ от 7 до 65 руб. за 1 м (в зависимости от диаметра). ППР немного дороже, а самая дорогая армированная гофра.

Особенности выбора

Главные критерии выбора гофры назначение и стоимость.

Приобрести качественное изделие помогут такие рекомендации:

1. Проверьте, чтобы внутри трубы была стальная проволока диаметров 0,8 мм для протягивания кабеля. Если ее нет, то уже при длине гофры 3 м затянуть в нее кабель будет сложно.
2. Проверьте гибкость трубы, согнув ее.
3. Выбирайте стальные рукава с фланцами на концах это пригодится при сборке.
4. Приобретайте для фиксирования гофры клипсы соответствующего диаметра, чтобы они выдерживали нагрузку.
5. Обратите внимание на технические характеристики и наличие сертификата качества.
6. Гарантийный срок службы труб зависит от производителя, поэтому не забудьте этот нюанс уточнить.

Чтобы покупатель смог быстрее сориентироваться, гофру выпускают разного цвета, каждый из которых означает следующее:

• серый труба сделана из ПВХ;
• черный и оранжевый материал изготовления полиэтилен низкого давления (ПНД);
• синий полипропилен с самозатухающими свойствами (ПП);
• белая гофра предназначена для компьютерных сетей;
• зеленая для телефонного кабеля;
• красная для уличного монтажа.

Если изделие окрашено неравномерно, это признак его низкого качества.

Монтаж

Укладывать и крепить трубу надо так, чтобы она не провисала. Гофрированную трубу для прокладки кабеля монтируют так:

1. Делают точные замеры и нарезают гофру и кабель на куски нужной длины. ПВХ-трубу разрезают ножом, металлическую ножницами, а проволоку, находящуюся внутри, бокорезом.
2. Чтобы протянуть кабель в рукав, 1 конец проволоки надо надежно прикрепить к гвоздю на стене, а ко второму концу присоединить кабель его прокалывают шилом на расстоянии 2 см от конца, продевают в отверстие проволоку, скручивают ее и загибают в сторону кабеля.
3. Готовые отрезки закрепляют клипсами на поворотах, углах и в средней части участка с шагом 40-50 см.
4. Кабель подсоединяют к щиткам, подрозетникам и транзитным коробкам.

При проектировании и монтаже трасс нельзя создавать острые углы. Чем более жесткая гофра, тем больший угол необходим при ее прокладке. Нельзя протягивать к одной гофре сразу несколько кабельных линий.

Чтобы при дальнейших работах не попасть сверлом в провод, составьте план прокладки с привязкой к углам, т.к. определить положение кабеля в гофре даже под нагрузкой сложно.
