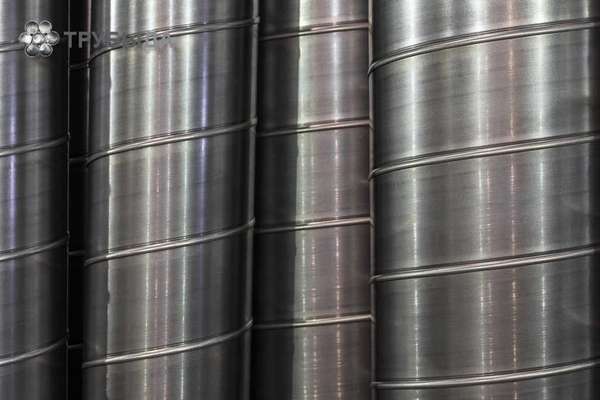

Воздуховоды из нержавеющей стали прочные, долговечные, устойчивые к процессам коррозии. Изделия выпускаются с сечениями прямоугольной, круглой, квадратной либо нестандартной формы. Конструкции крепятся с помощью фланцев, шин, сварочным методом. Трубы из нержавеющей стали применяются в вентиляционных системах, вытяжках в жилых, промышленных, общественных зданиях.
Конструктивные особенности
По конструктивным особенностям нержавеющие трубы для воздуховодов имеют разную форму сечения:
- квадратную и прямоугольную;
- округлую;
- нестандартную.
Трубы прямоугольной и квадратной форм наиболее популярны, т.к. универсальны, прочны, просты в монтаже. Воздуховоды применяются в системах подачи воздуха либо выведения газов.
Округлая форма сечения менее распространена из-за сложного монтажа. Изделия применяются на специальных производствах.
Трубы нестандартных конфигураций выполняются под заказ разных диаметров, длины, толщины материала. Воздуховоды используются для модернизирования производств.
В соответствии с условиями использования поверхности воздуховодов имеют фактуру:
- матированную;
- полированную;
- шлифованную.
Классификация
В соответствии с методом производства изделия разделяют на:
- прямошовные;
- спирально-сварные;
- спирально-замковые;
- гофрированные.
Прямошовные трубы производятся из стальных листов. Работы выполняются на листогибочном аппарате, с помощью которого формируется круглая прямошовная заготовка, которая затем вальцуется.
Спирально-сварные воздуховоды из нержавейки производятся из стальной ленты. Материал сворачивают в спираль, затем растягивают в противоположные стороны и сваривают элементы.
В спирально-замковых воздуховодах стальная лента сворачивается в спираль. По краям заготовки формируется замок, который закрывается плотным швом после обработки на станке.
Воздуховоды гофрированные производятся из фольги толщиной 0,12-1 мм. Полосы соединяются замковым методом, швы укрепляют специальной пружиной.
Для создания воздуховодов с прямоугольным и круглым сечением применяются разные маркировки сплавов с добавками хрома, титана, углерода, фосфора и т.д. Пропорции изменяют плотность, структуру, свойства материала.
По химическому составу нержавеющая сталь выпускается 4 видов:
- ферритная;
- аустенитная;
- мартенситная;
- комбинированная.
Сталь ферритная отличается термостойкостью, способностью к созданию сварных соединений. Материал устойчив к коррозии на протяжении периода службы в разных средах, в том числе химически активных.
Сплав стали аустенитной пластичен, надежен, прочен. Трубы из состава соединяются с помощью сварного метода, применяются при температурных режимах до +200°С.
Сталь мартенситная относится к жаропрочному виду, применяется в комбинатах по производству конструкций из металлов и т.д.
Сплав стали с комбинированным составом сочетает качественные характеристики разных видов для повышения термической стойкости, долговечности.
Конструкции классифицируются в зависимости от марок стали, отличающихся эксплуатационными характеристиками.
Распространены маркировки:
- AISI 304;
- AISI 316;
- AISI 321;
- AISI 430 и т.д.
Марка стали AISI 430 входит в классификацию ферритного сплава. В соединении содержится до 30% хрома, не больше 0,12% углеродистых элементов. Марка бюджетная, прочная, легко обрабатывается при монтаже.
Маркировка AISI 304 относится к мартенситному виду стальных сплавов, отличается повышенным содержанием углеродистых веществ (около 0,15%). Воздуховоды из сплава твердые, жаропрочные, стойкие к коррозийным процессам даже в кислотно-щелочных средах, могут применяться в помещениях с высокой влажностью.
Марки AISI 316 и AISI 321 относятся к аустенитному виду стали, содержат до 33% хромированных и никелевых соединений. Воздуховоды из марок стали пластичные, прочные, стойкие к процессам коррозии, высокому давлению.
Где используются?
Вытяжные стальные трубы из нержавеющей стали применяются для вентиляции, систем дымоудаления, вытяжек на кухне. Маркировка стали AISI 430 подходит для применения в ресторанных комплексах, кафе, барах.
Сталь с маркировкой AISI 304 применяется в воздуховодах для пищевых, нефтеперерабатывающих комбинатов, химической промышленности, целлюлозных предприятий.
Маркировки AISI 316, AISI 321 применяются для стали, используемой на объектах с высокой влажностью, в пространствах с высокими температурными режимами (печи, дымоходы).
Воздуховоды с прямоугольным сечением применяются для транспортирования и вывода нагретого воздуха из систем дымоудаления, котельных комплексов, тепловых пунктов.
Трубы с круглым сечением применяют в системах транспортирования и вывода воздуха из помещений с химически-агрессивными средами.
Преимущества и недостатки
Преимущества вентиляционных труб из нержавейки заключаются:
- в жаропрочности и жесткой структуре;
- в теплоемкости;
- в износостойкости;
- во влагостойкости;
- в простом монтаже и обслуживании.
Высокие показатели термостойкости и жесткости структуры позволяют применять воздуховоды в рабочих условиях до +900°С. Характеристики отличают нержавеющие сплавы от оцинкованной стали, которая выдерживает до +140°С.
Высокая теплоемкость нержавеющих воздуховодов позволяет выполнять вывод нагретого воздуха из котельных, печных сооружений, каминов. Предварительного разогревания конструкций не требуется.
Показатели износостойкости нержавеющих сплавов превышают параметры оцинкованной стали. Прочность увеличивает период службы изделий и надежность конструкций.
Обработка материала обеспечивает изделиям влагостойкость, устойчивость к повреждению плесенью, грибком.
Изделия просты в уходе. Полированные поверхности не задерживают пыль, сажу, жировые соединения. В дезинфекции, чистке воздуховоды нуждаются реже.
Нержавеющие сплавы легко обрабатываются, гнутся, свариваются. Характеристики упрощают монтажные и ремонтные работы. Воздуховоды подходят для труднодоступных конструкций.
Необходимо учитывать недостатки изделий из нержавеющей стали:
- неустойчивость к интенсивным механическим воздействиям;
- при неудачной установке воздуховоды могут издавать тонкие звуки.
Как монтировать?
Монтаж воздуховодов из нержавеющей стали выполняется с помощью:
- фланцев;
- раструба;
- шины;
- электросварки.
Фланцевый вид соединения выполняется с использованием болтов, заклепок.
При раструбном методе концы труб стыкуются и плотно закрепляются снаружи.
Использование при установке шин обеспечивает герметичность труб за счет специального стягивающего элемента с замком. Плотность соединения повышается при использовании прокладок из поролона, резины.
Сварочный метод надежен, обеспечивает непроницаемость стыков. В работе применяется специальный термопистолет.
Правила монтажа зависят от марки металла. Воздуховоды пластичные необходимо перед работой вытянуть. Затем наносится разметка в местах резки и спайки. Лишние части отрезают специальным ножом.
Элементы закрепляются с помощью длинных кронштейнов для предотвращения деформации. Фиксация труб выполняется с помощью хомутов, которые затягивают рожковым ключом.
В участках протягивания воздуховода через стеновую панель либо перекрытие необходимо использовать гильзы или переходники из металла. Горизонтальные участки вентиляционных систем должны быть симметричными. При установке элементов вертикально кронштейны располагают через 1-1,8 м.
При создании поворотов воздухопроводов требуются:
- врезки;
- отводы;
- крестовины;
- тройники.
Для уменьшения шума от нержавеющих конструкций применяют специальные заглушки.
