Можно ли своими руками сделать дымоход из стальной трубы

Дымоход является важным элементом печи или котла, работающих на любом виде топлива. Он предназначен для отвода дымовых газов, образовавшихся в результате сгорания топлива. Чаще всего печные трубы выкладывают из кирпича, но в некоторых случаях без установки металлического устройства дымоудаления не обойтись. Многие владельцы частных домов изготавливают и устанавливают дымоход из стальной трубы своими руками.

Разновидности стальных конструкций

Для отвода продуктов горения от отопительных устройств используются стальные дымоходы следующих видов:

  1. Однотрубные. Изготавливаются из металлической трубы с толщиной стенки 0,8-1 мм. Не имеют изоляции. Устанавливаются в старые дымовые каналы.
  2. Двухтрубные (сэндвич-конструкции). Состоят из 2 труб, расположенных одна в другой. Внутренняя дымогарная, изготавливается из легированной стали. Между трубами уложен слой термостойкой теплоизоляции толщиной 5-10 см. Наружная труба чаще всего изготавливается из оцинкованной или нержавеющей стали.
  3. Коаксиальные. В большинстве случаев используются на газовых настенных и напольных (парапетных) котлах. По внутренней трубе отводятся продукты горения, а по наружной подается в камеру сгорания предварительно нагретый воздух. Имеют ограничения по длине горизонтального участка, которая не должна превышать 3 м.

Исходя из возможностей и условий монтажа отопительного устройства принимают решение, какой лучше установить дымоход. Если есть сомнения в правильности принятого решения, рекомендуется обратиться к специалистам.

Прямые дымоходы

Для отвода дымовых газов могут использоваться как одностенные, так и двустенные металлические устройства. Круглое сечение предпочтительней квадратного или прямоугольного, т.к. у последних в углах откладывается сажа и возникают завихрения, негативно влияющие на тягу. Трубы без изоляции устанавливают в старых кирпичных дымовых каналах. Для предупреждения обмерзания устья последняя (наружная) секция изолируется.

Читайте также:  Как правильно соединить пластиковые водопроводные трубы фитингами при монтаже

Модули двухтрубного дымохода собираются в единую конструкцию путем надевания последующей части на предыдущую. Не допускается расположение узла стыковки в месте прохода через межэтажное или потолочное перекрытие. В этом случае необходимо отрезать часть трубы и выполнить стык до проходки.

Боковые пристяжные

Боковые наружные дымоходы делают только из утепленных труб. Подключение выходного канала газового котла к вертикальной части можно проводить под углом 90°, а твердотопливного 45°. Дымоход должен быть прочно закреплен на стене здания. Высота дымохода должна составлять не менее 5 м: только при таком значении можно добиться устойчивой тяги. Возвышение трубы над крышей зависит от удаления конька: если это расстояние более 3 м, то угол между коньком и оголовком должен быть 10°.

В нижней части стояка оборудуется конденсатосборник с дренажным краном и отверстием для чистки. Выше места подключения источника тепла устанавливается пластина, компенсирующая тепловое расширение трубы. Конструкция жестко крепится к стене сооружения. Участок дымового канала, проходящего через стену здания, должен иметь небольшой уклон в сторону конденсатосборника.

Боковые внутренние

Дымоотводящие устройства, проходящие внутри помещения, монтируются аналогично пристяжным. Отличие состоит в креплении и расположении тепловых компенсаторов. Они устанавливаются в местах прохода через каждое межэтажное перекрытие, там же оборудуют узлы крепления конструкции. В деревянных домах при пересечении стен трубы дополнительно изолируют асбополотном.

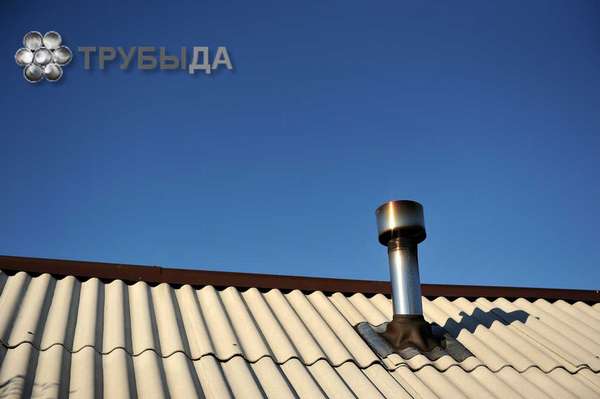

Места выхода на крышу герметизируют специальными мастиками для недопущения попадания влаги внутрь дома. Дымоход стараются делать максимально прямым, а для оборудования поворотов используют колена с углом 45°. После окончания монтажа проверяют тягу: вначале подносят к топке котла спичку и по отклонению пламени судят о наличии тяги, а затем проводят пробный розжиг.

Виды материалов

Печные трубы из кирпича заменяются более прочными и легкими в монтаже стальными трубами для дымоходов. Эти конструкции имеют высокие аэродинамические показатели и небольшой вес, что позволяет устанавливать их без обустройства фундамента. Чистить дымовой канал круглого сечения проще, чем прямоугольный или квадратный. Однако материал труб должен соответствовать некоторым критериям:

  • стойкость к коррозии;
  • жаростойкость;
  • жаропрочность.

При сжигании топлива выделяется большое количество серы, которая при взаимодействии с конденсатом образует кислоту. Поэтому устойчивость к агрессивным средам в условиях высоких температур является обязательным требованием к материалу труб.

Черная сталь

Низкоуглеродистые стальные дымовые трубы имеют небольшую цену, однако сильно подвержены коррозии и имеют недостаточную прочность. При нагреве до температуры 350-400 °С изделия подвергаются деформации, которая остается после остывания. Поэтому как материал труб для дымоходов черную сталь использовать нежелательно.

Низколегированная сталь

В качестве легирующих элементов применяют хром, никель, марганец. Их содержание не превышает 4%. Такой сплав гораздо прочнее черной стали, однако и цена этого материала гораздо выше. Хром повышает жаропрочность низколегированной стали, а значит, увеличивает срок службы. Использование такого материала для дымохода позволяет получить изделие, стойкое к коррозии и не имеющее остаточных деформаций после остывания.

Оцинкованное железо

Использование оцинкованного материала для изготовления дымоходов неэффективно, т.к. цинк является активным элементом, легко вступающим в реакцию с кислотами. При воздействии огня или высоких температур покрытие выгорает и получается дымоход из железной трубы. Однако он широко применяется при изготовлении двустенных изделий в качестве окожушки, защищая слой теплоизоляции.

Нержавеющая сталь

Основным легирующим элементом такой стали является хром. При содержании его в пределах 12-17% сплав является нержавеющим в условиях слабоагрессивной среды. Дымоходы, выполненные из нержавеющей стали, отвечают всем требованиям, предъявляемым при их изготовлении. Они имеют длительный срок службы, небольшой вес и высокую прочность. При воздействии большой температуры изделия не прогорают и не деформируются. Легко поддаются чистке. Является распространенным материалом для изготовления дымоудаляющих устройств.

Изготовление дымохода своими руками

Многие владельцы частных домов изготавливают газоудаляющие устройства самостоятельно. Сделать их несложно, но этой работе должна предшествовать соответствующая подготовка. Неправильно рассчитанный самодельный дымоотвод не только будет иметь плохую тягу, но и может стать причиной отравления угарным газом. Часто возникают пожары из-за неправильно изготовленного устройства. Если нет уверенности в том, что расчеты будут выполнены верно, а конструкция изготовлена и установлена правильно, лучше обратиться к специалистам или купить конструкцию в магазине.

Выбор материала труб и расчет основных параметров

Самым распространенным материалом для изготовления дымоходов является нержавеющая сталь, однако в домашних условиях из листового материала сложно изготовить трубу, т.к. для этого нужна специальная сварка. Диаметр трубы должен обеспечивать стабильную тягу. Этого можно достичь, если площадь сечения дымохода будет не ниже сечения выходного патрубка источника тепла.

У котлов на твердом топливе устройство дымоудаления должно быть выше, чем у газового прибора. Для расчета высоты дымохода существуют специальные формулы, однако на практике они используются крайне редко. Тяга в отопительном приборе будет устойчивой, если оголовок дымового устройства будет возвышаться относительно горизонтального участка на 5-9 м.

Необходимые инструменты

Для изготовления дымохода потребуются:

  • сварочный аппарат;
  • набор слесарных инструментов;
  • электродрель и болгарка;
  • крепеж.

Для герметизации места выхода неизолированной трубы через кровлю используют герметики, рассчитанные на температуру выходящих газов. Выходы коаксиальных и утепленных дымоходов герметизируют монтажной пеной.

Изготовление труб

Для изготовления частей дымохода используется шаблон соответствующего диаметра. По нему сгибают металлические листы и сваривают сплошным продольным швом. Для удобства монтажа диаметр нижней части делают немного больше.

Утепление

В качестве утеплителя используют базальтовую вату или другой термостойкий материал. Толщина слоя должна быть не менее 5-10 см. Поверх него устанавливается окожушка.

Сборка дымохода

Конструкция собирается из отдельных модулей снизу вверх. Через каждые 1,5-2 м дымоход крепится кронштейнами к стене. Места стыков герметизируют, а на оголовок устанавливают искрогаситель.
