Можно ли изготовить калитку из профильной трубы своими руками

Сравнительно недорогой, но прочный и долговечный материал профтруба удобен для создания легких каркасных конструкций. Сделать простую калитку из профильной трубы своими руками можно за несколько часов. Такое изделие эстетично выглядит и хорошо выполняет свои основные функции.

Чем хороша такая калитка?

Преимуществ у калитки из профтрубы настолько много, что эти изделия используют для установки в заборах разных по статусу зданий. Среди достоинств конструкции:

• доступность материала разного сечения, удобного для деталей калиток;
• устойчивость к внешним воздействиям;
• легкость материалов и конструкций из них;
• невысокая стоимость готового изделия;
• простота обработки деталей и сборки створок;
• возможности для творчества при создании собственного дизайна.

Простую, но надежную конструкцию можно собрать при помощи сварочного аппарата и саморезов по металлу.

Конструкция калитки

Самые удобные и простые в изготовлении распашная или раздвижная конструкции. Различие их состоит в направлении движения створки:

• распашная закреплена на петлях и движется по дуге, центром которой является столбик опоры;
• раздвижная перемещается вдоль полотна забора по специальным штангам.

Раздвижной тип ворот с калиткой

Для изготовления раздвижной калитки потребуется приобрести откатной механизм или самостоятельно собрать его из роликов, закрепленных на кронштейнах. К нижней части кронштейна крепят полотно створки на болтах или сварным соединением. Передвигать створку придется по отдельно установленному на опорах рельсу.

Конструкция раздвижного типа более сложна в изготовлении, поэтому в частном домовладении применяется не слишком часто. Обслуживание таких ворот требует поддержания откатного ролика в рабочей форме: его нужно смазывать, чтобы исключить скрип и торможение при попытках передвинуть створку. На больших воротах часто устанавливают электропривод, которому нужна собственная профилактика и ТО.

Распашной тип ворот с калиткой

Распашные ворота и калитки устанавливают чаще из-за простоты изготовления и обслуживания. При таком способе полотно створки крепится к столбу петлями, приваренными сбоку. Петельные механизмы разных конструкций купить проще и дешевле, чем откатные ролики. Обслуживание их сводится к периодической смазке машинным маслом. Неудобство распашных ворот в сравнении с раздвижными состоит в требовании к наличию свободного пространства для открывания.

Необходимые для работы инструменты

Работа по сооружению калитки потребует специальных инструментов и приспособлений для резки и соединения металлических деталей:

• нарезают трубу с помощью шлифовального круга (болгарки);
• соединение элементов каркаса производят сварочным аппаратом;
• обшивку можно прикрепить саморезами по металлу;
• для сверления отверстий и закручивания шурупов нужна дрель с разными насадками.

Для изготовления калитки нужны материалы:

• профтруба сечением 60х60 см (для столбов) и 20х40 см (каркас);
• материалы обшивки (доска, профлист, отрезки трубы и пр.);
• саморезы;
• фурнитура (петли, замок, ручка);
• антикоррозийное покрытие и декор;
• щебень, цемент.

Подготовительные этапы

Установить размеры будущей конструкции нужно индивидуально, определив желаемую ширину входа во двор и высоту дверцы. С учетом снятых мерок составить схему калитки, на которой обозначить размеры полотна и место установки столбиков. Крепить калитку можно и к уже установленной опоре забора, но иногда делают отдельные стойки. Длина этих деталей должна быть достаточной для крепления петель в верхней части полотна и вкапывания в грунт на глубину ниже уровня промерзания (не менее 50-70 см).

На схеме калитки отметить и конструкцию каркаса:

• с прямыми ребрами жесткости;
• с укосинами;
• контурную.

Это поможет правильно рассчитать количество профтрубы для изготовления основы. Если дизайн калитки включает декоративную ковку или полотно из отрезков трубы, то производить расчет нужно с учетом этих особенностей.

Монтаж

Самостоятельное изготовление ворот или калитки складывается из таких этапов:

• установка опор;
• сборка полотна створки;
• навешивание;
• антикоррозийная обработка и окраска.

Установка опорных столбов проводится с соблюдением правил:

1. При разметке нужно учесть, что между полотном и столбиком нужен зазор для свободного перемещения полотна. Его величина составляет 1-2 см и со стороны петель, и на замковой кромке.
2. Вкапывать столбы следует строго вертикально, проверяя по отвесу. При перекосе опор калитка будет провисать, плохо закрываться, а язычок установленного замка не попадет в скобу запора.
3. Чтобы хорошо установленные столбы не перекосились при эксплуатации, их нужно вкопать на большую глубину, ниже уровня промерзания грунта. Ямы делают немного шире столбов и свободное пространство заполняют подбетонкой или забутовывают крупным щебнем. Твердые материалы не позволяют столбу раскачиваться при движении створки.
4. Перед вкапыванием опоры нужно обработать конец столбика антикоррозийным составом (битумной смолой).

Процесс установки опор прост. Выкопав яму нужной глубины, поместить туда обработанный конец столба. Выровнять и распереть столб в яме с помощью напарника и заполнить яму щебнем. Засыпают его порциями, каждый слой трамбуют. Яму можно залить тощим бетонным раствором (1 часть цемента, 4 песка и 6 щебня). Воды добавить столько, чтобы получить рассыпчатую влажную массу. Подбетонку засыпают по 20-30 см и хорошо трамбуют.

Перед тем как сварить калитку, нарезать детали нужной длины для рамы каркаса. Перед сваркой конструкцию нужно сложить на плоскости, выверяя прямые углы. Зачистить места сварки от ржавчины или покрытия трубы.

Слегка прихватить сварным швом раму в углах и снова проверить их размер. Если они соответствуют 90°, то соединить детали окончательно. Поперечные ребра жесткости или укосины ставят, когда обшивка сделана из менее прочных материалов (профлиста, дерева). Для калитки, полностью сваренной из трубы, они не нужны.

На рамы приварить петли, размещая их на расстоянии 15-20 см от верхней и нижней кромок. В удобном месте смонтировать основание под замок. Его делают из небольшой металлической пластины или собирают из коротких отрезков трубы. Готовую конструкцию приваривают внутри контура рамы. Все сварные швы шлифуют, убирая неровности.

Навесить раму на столб можно при посредстве ответных частей петель. Удерживая раму на нужной высоте, отметить их расположение на опоре, прихватить карту петли и навесить каркас калитки. Если есть перекос, устранить его, демонтируя и снова прихватывая петлю. Снять створку и провести окончательную сварку. Установить замок и сделать запорную скобу для него на столбике, противоположном петельной части.

Обшивка и декор

Простейшую обшивку делают из профлиста или металлочерепицы. Материалы уже имеют красивое и устойчивое защитное покрытие с обеих сторон, и их остается только отрезать по нужным размерам и закрепить на сваренную раму. Крепление производят на саморезы по металлу по следующему алгоритму:

1. Разметить места шурупов на полотне с шагом около 25 см. Обязательны 4 точки, соответствующие углам рамы, остальные делают произвольно для крепления к раме и укосинам.
2. Просверлить отверстия в полотне.
3. Уложить лист на раму и прикрепить его саморезами, вкручивая их через отверстия в профтрубу каркаса.

По такому же принципу делают обшивку из досок или мебельного щита, металлического штакетника или подобных материалов.

Для калитки, собранной целиком из труб, детали обшивки нарезают заранее. Они могут быть равны по длине, и створка получится прямоугольной. Чтобы получить фигурный профиль верхней кромки, по заранее приготовленному эскизу нужно вымерить длину крайних, центральных и промежуточных отрезков. Устанавливать детали фигурного полотна на раму сложнее, их нужно выравнивать. Облегчить задачу удастся с помощью шаблона.

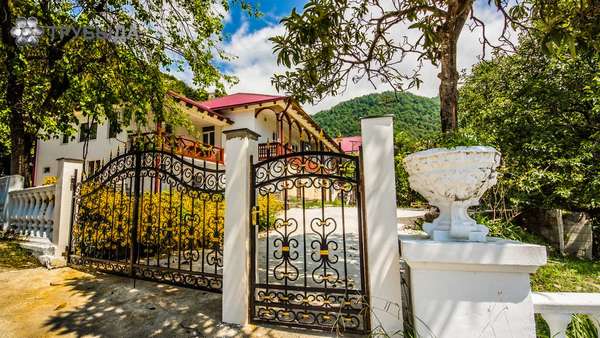

Украсить калитку можно и коваными деталями. Элементы ковки не выходят из моды, а изготовить их можно даже в домашних условиях, если есть станок-трубогиб. Для кованой калитки потребуется подробный эскиз с указанием размеров и количества каждого элемента. Узор составляют из простых форм: кругов, спиралей, завитков и волнистых деталей.

Украсить ковкой можно ровное сплошное полотно из металла, наваривая части узора на него. Для сборки ажурной створки детали приваривают к раме и друг к другу, соединяя их в местах касания. Иногда кованый декор делают только на верхней кромке рамы, над полотном.

Декорирование калитки можно дополнить окраской или покрытием лаком. Для этого выбирают материалы по металлу (для стальных частей). Древесину обшивки красят соответствующими составами. Обработка выполняется не только для эстетичного вида конструкции, но и для защиты материалов от воздействия осадков. В заключение устанавливают ручки и замочные накладки
