Часто при проектировании вентиляционных магистралей возникает необходимость совершить переход с круглого на прямоугольный воздуховод. Для этих целей используются специальные переходники.
Когда необходимо подобное соединение

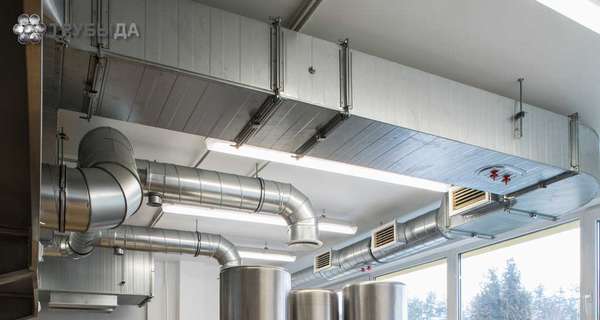

Вентиляция собирается из металлических труб прямоугольной или круглой формы. Может так случится, что при проектировании воздуховода создать единую конструкцию всей системы не получится. Для таких случаев предусмотрены специальные переходы с прямоугольного сечения на круглое.
Материалом изготовления воздухопровода является оцинкованная или нержавеющая сталь с толщиной металла 0,5-2 мм. Изделие имеет конусообразную форму с кожухом прямоугольной формы. С другого конца осуществляется суживание до меньшего диаметра с оформлением в виде круга.
Ввиду необходимости расположения труб с меньшим диаметром в разных плоскостях системы, круглый выход может располагаться относительно стенок кожуха по центру, по углам, возле стенок, посередине или с небольшим отклонением относительно центральной точки.
Преимущества и недостатки такого соединения
Система вентиляции должна обеспечивать быстрый вывод разреженного или загрязненного воздуха из помещения с заменой его на обогащенный кислород. Независимо от того, по форме он квадратный (вентиляционный) или круглый, при правильном расположении всех элементов процесс протекает быстро и качественно.
К достоинствам переходов можно отнести эстетическую составляющую. Помещение оснащается элементами с прямым углом впритык к потолку и стене, которые прячутся за отделкой. При этом наблюдается экономия пространства и исключается необходимость устанавливать короба для красоты.
Большим недостатком неграмотного перехода с одного типа сечения труб на другой является сильное увеличение коэффициента сопротивления (особенно если поток воздуха направлен из меньшего элемента в больший), что сокращает КПД магистрали.
Способы соединения
Существует несколько методов соединения переходных элементов с трубами воздуховода:
- Фланцевое крепление осуществляется через специальную деталь, которая с квадратной стороны приваривается, с круглой закрепляется болтами и гайками.
- Шинореечное или реечное проводится через соединительную деталь в форме уголка. Один изгиб вставляется внутрь трубы и прикручивается саморезами, а выступающий под углом к поверхности соединяется методом штамповки или защелкивания.
- Самый надежный и герметичный способ соединения труб воздуховода сварной, но он требует специального оборудования и навыков работы с ним.
При соединении круглых концовок самым распространенным является ниппельный способ. Он реализуется путем установки между трубами специальной детали, у которой посередине имеется зиг-выступ. В него упрется край после того, как его полностью утопят в элемент магистрали. Фиксируют ниппель хомутами.
Сварные воздуховоды прямоугольные-круглые не требуют дополнительной герметизации. Если применяются другие способы соединений, на стыки накладываются резиновые уплотнители.
При выборе того или иного метода нужно четко определиться, что стоит на первом месте стоимость, надежность, простота и легкость монтажа. Сегодня многие специалисты комбинируют разные соединения, используя достоинства каждого в полной мере.
ГОСТы и нормативы
Проектирование и монтаж вентиляционных магистралей строго регламентируется нормативной документацией и прописанными в ней ГОСТами. В первую очередь это касается размеров, т. к. детали воздуховода унифицированы. У них должны быть стандартные ширина и диаметр. Это упрощает процесс установки, т. к. становится легко подобрать подходящие друг к другу элементы.
Пошаговая техника соединения труб своими руками
Монтаж вентиляции производится строго с требованиями нормативных документов, т. к. конструкция входит в перечень систем жизнеобеспечения. Схемы разрабатываются специалистами и могут быть двух вариантов: с объединением всех труб в одну магистраль с общим выходом и отдельно для каждого помещения.
В зависимости от того, какой переходник используется, этапы процесса отличаются, но работы проводятся в такой последовательности:
- Присоединение прямоугольных краев.
- Фиксация и герметизация круглого края переходника с трубой.
- Проверка герметичности и надежности конструкции.
Для работы потребуются шуруповерт или дрель, ножницы по металлу, ключи, заклепочник, отвертка, сварочный аппарат. Следует предусмотреть установку на стыках заглушек (в т. ч. противопожарных), дефлекторов, фильтров и пр.
При монтаже необходимо следовать ряду правил:
- Если был поврежден какой-либо элемент магистрали, не рекомендуется его заделывать или ремонтировать. Потребуется полная замена.
- Нельзя допускать образования зазоров. Все составляющие должны быть строго центрированы и расположены в одной плоскости во избежание перекоса.
- Необходим контроль за комплектованием всех переходников уплотнительными прокладками.
- Обязательно требуется соорудить заземление, т. к. магистраль накапливает статические заряды.
Процесс соединения через ниппель выглядит так:
- Сначала вставляют один край элемента и прочно фиксируют его хомутом.
- Затем соединяют второй край с последующим аналогичным креплением. Такая конструкция дополнительной герметизации не требует, но можно смазать края трубы и выступа любым силиконовым герметиком.
При использовании монтажной шины последовательность действий такая:
- Две смежные детали с выступающими в виде уголка краями стыкуются.
- Между ними прокладывается резиновая уплотнительная лента.
- На уголки устанавливается рейка и прикручивается саморезами или болтами с гайками.
- Если загнутый край трубы был отрезан, необходимо провести его загиб или воспользоваться специальными уголками, которые оснащают уплотнителем и крепят саморезами.
При фланцевом соединении можно использоваться разные способы крепления к самой трубе (сварной или при помощи крепежей). Фиксация их друг к другу осуществляется с помощью заклепок или болтов. Практически все элементы воздуховодов уже на заводе оснащаются нефиксированными фланцами, которые соединены с трубой путем зацепления выгнутых в разные стороны краев.
