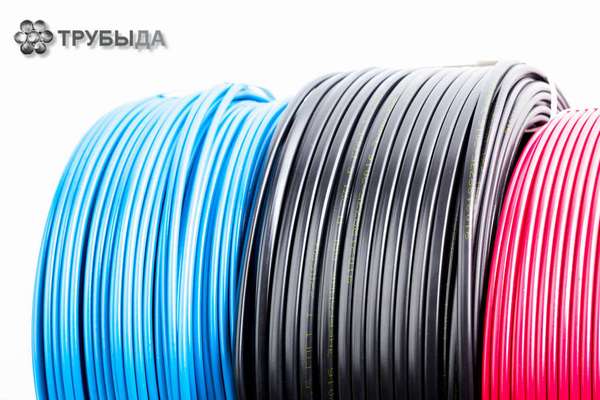

Греющий кабель саморегулирующийся для обогрева труб используется с целью предупреждения промерзания коммуникаций. Причины этого могут быть разные: нарушение технологии монтажа трубопровода, сильные морозы, что нехарактерно для местности, где выполняются работы. Прокладка системы обогрева коммуникаций выполняется с применением кабеля разных видов. При выборе учитывают их основные характеристики, а также условия эксплуатации.
Что такое греющий кабель?
Принцип действия основан на способности преобразовывать электрическую энергию в тепловую. Кабель внешне похож на простой электрический, но отличается по устройству. Подключается к источнику энергии. При этом кабель начинает нагреваться, отдавая тепло. Ключевым параметром является удельное тепловыделение. При этом определяется мощность 1 м кабеля. Благодаря данному параметру можно подобрать разновидность материала для обслуживания систем разного назначения.
Греющий кабель может использоваться с целью предотвращения промерзания труб систем канализации или водоснабжения, резервуаров, водостоков и т. д. Длина существенно варьируется. Данный критерий тоже следует учитывать, т. к. в большинстве случаев резать нагревающий кабель нельзя. Это может привести к изменению сопротивления, а вместе с тем к более интенсивному нагреву.
Используется такой материал, когда нет возможности заложить трубы на необходимую глубину (ниже уровня промерзания грунта). На это влияет качество почвы. Например, если грунт каменистый, выкопать траншею 1,5-2 м проблематично. Кроме того, влияет уровень залегания грунтовых вод. В таких условиях рекомендуется прокладывать трубопровод как можно ближе к поверхности почвы (0,5-0,7 м). Однако данное решение является причиной промерзания системы коммуникаций. В подобных случаях применяют нагревательный кабель.
Конструкция и способы применения
Принцип работы основан на использовании материалов, которые характеризуются высоким коэффициентом теплоотдачи. Благодаря этому кабель быстро нагревает трубу. Основные конструкционные элементы:
- вилка для подключения к источнику питания:
- холодный и горячий проводники;
- термоограничитель (присутствует не во всех разновидностях конструкций).
Кабель в любом исполнении тщательно изолируется. Это необходимо для защиты от негативных факторов: воздействия влаги, мороза. Назначение термоограничителя заключается в регулировке температуры нагрева. Когда коммуникации прогреваются достаточно сильно, система отключается. Кабель снова начинает работать, если температура окружающей его среды снижается до критической отметки.
Для повышения эффективности нагревательной системы в конструкцию закладывается экран. Эту функцию может выполнять фольга или оплетка. Экран покрывает нагревательные кабели. Сверху он закрывается изолирующей оболочкой высокой прочности (изготавливается из ПВХ).
В большинстве случаев применяется нагревательный кабель для поддержания приемлемой температуры в трубах за пределами помещения: в грунте, на открытом воздухе. Иногда его используют и внутри объекта, однако целесообразность этого появляется в случаях, когда здание не отапливается или же коммуникации прокладываются на цокольном этаже, в подвале.
Виды
Если решается вопрос, как выбрать кабель для прогрева коммуникаций, рассматривают все существующие разновидности:
- резистивный;
- саморегулирующийся.
Первый из вариантов имеет простую конструкцию. Нагрев осуществляется за счет одножильного или двухжильного кабеля. Они покрыты изоляцией: основной, дополнительной, экранирующей. Кроме того, снаружи предусматривается защита в виде прочной оболочки. Монтаж одножильного кабеля выполняется по кольцевому принципу: сначала производится подключение к источнику питания, затем он проводится через трубу и возвращается к началу.
Одножильный вариант конструкции подходит для внешней прокладки: по наружной стороне трубы. Когда используется такой кабель для внутреннего монтажа (через полость коммуникаций), увеличивается риск перегрева, что возможно при пересечении витков.
Если в изделие заложено 2 жилы, конструкция усложняется. Такой вариант содержит заземление (дополнительная жила). Подключается по другой схеме. В этом случае с одной стороны подсоединяется источник питания. Другой конец кабеля протягивается вдоль трубы. Каждая из жил выполняет свою функцию: одна способствует нагреву, вторая ответственна на подачу энергии. Двухжильный вариант изделия может применяться для прокладки внутри коммуникаций.
Резистивная конструкция стоит недорого. Приобрести можно материал только заданной длины. При этом сопротивление будет одинаковым по всей протяженности отрезка. Чтобы определять температуру, дополнительно устанавливается термодатчик. Однако сам по себе данный элемент не выполняет корректировку нагрева. Для этого подключают термостат. При изменении температуры до заданного предела (верхнего или нижнего) система отключается. У резистивного изделия есть недостатки:
- ограниченная длина, разрезать материал нельзя;
- нет возможности выполнить ремонт участка, который перегорел из-за избыточного нагрева, придется производить замену по всей длине;
- мощность не регулируется;
- высокий риск перегрева; когда участки нагревательной системы пересекаются, вероятность этого увеличивается при монтаже одножильного материала.
Саморегулирующийся кабель имеет более сложную конструкцию. В нем заложено 2 жилы, соединенные полупроводниковой матрицей, благодаря которой осуществляются контроль и регулировка температуры. Для повышения эффективности в конструкцию заложен экран, а также многослойная изоляция с отличными прочностными характеристиками. Такой материал можно использовать в разных целях, его отличает более широкая область применения по сравнению с резистивным.
Преимуществом саморегулирующейся конструкции является возможность контролировать, а также менять температуру нагрева без стороннего участия. Главная функция полупроводниковой матрицы заключается в изменении сопротивления кабельной системы. В результате увеличивается/уменьшается сила тока, а вместе с тем возрастает или снижается мощность. Еще одной особенностью такой конструкции является возможность изменять температуру зонально: на участках, которые подверглись интенсивному нагреву или, наоборот, остыли.
Подготовка
Сначала составляется схема подключения. При этом учитывают длину трубопровода, определяют необходимость установки термостата и термодатчика (если рассматривается резистивный материал). Нужно продумать, как будет осуществляться подключение к источнику питания. На основании этой информации рассчитывается достаточная длина материала.
Подготовка к установке включает в себя очистку трубопровода (если планируется выполнять монтаж системы нагрева старых коммуникаций). Поверхность труб очищается от ржавчины (для изделий из металла). Перед прокладкой нагревательной системы проверят трубопровод на наличие протечек.
Инструменты
Для крепления проводов понадобятся:
- отвертка;
- клещи обжимные;
- пассатижи;
- острый нож.
Из материалов подготавливают клейкую ленту для крепления кабеля на поверхности трубы. Дополнительно используют пластиковые хомуты. Для установки нагревательной системы применяют переходники: муфты, прочие фитинги. Все контактные элементы закладываются в комплект нагревательного кабеля.
Способы монтажа
Существуют внутренний и наружный методы укладки проводов вдоль коммуникаций. При монтаже кабельной системы по внешней поверхности трубопровода могут применяться разные способы:
- спиральная намотка;
- витковая намотка;
- прямолинейная укладка.
Последний из вариантов менее предпочтителен, т. к. нагрев осуществляется только с одной стороны коммуникаций. Его лучше применять, когда планируется выполнять монтаж греющего кабеля внутри трубы. Инструкция по установке нагревательной системы:
- с помощью клейкой ленты и пластиковых хомутов производится намотка материала;
- выполняется теплоизоляция конструкции;
- холодный конец кабельной системы не утепляется;
- термодатчик устанавливается на расстоянии не более 1-2 см от нагревательного элемента;
- терморегулятор подключается с помощью клеммников к источнику питания, системе обогрева и термодатчику.
Для внутренней прокладки подходят коммуникации сечением не менее 40 мм. Данный способ чаще используется при установке в вертикальной плоскости. В этом случае монтируются уплотнительная муфта и тройник, за счет чего нагревательная система не смещается при эксплуатации.
