Критерии выбора компрессионных фитингов

При монтировании систем водоснабжения с помощью труб, изготовленных из пластика, необходимо использовать приспособления для соединения отдельных элементов. Они помогут сохранить герметичность на прямом участке, облегчат монтаж поворотов, ответвлений и переходов на другой диаметр. Специализированные организации при установке пластиковых труб применяют компрессионные фитинги.

Устройство и применение

Компрессионный фитинг — сложная конструкция, которая состоит из нескольких элементов:

1. Корпус изготовлен из пластика, на внешней стороне которого нарезана резьба, установлен фиксатор. Данный элемент обеспечивает качественное соединение двух частей труб.
2. Кольцо гибкого уплотнения из нутрила предназначено для поддержания герметичности.
3. Полиоксиметиленовое кольцо необходимо для зажима, фиксирования места стыка, без вероятного раскручивания после затягивания.
4. Полипропиленовая втулка обеспечивает защиту от протекания жидкости под давлением.
5. Гайка с внутренней резьбой одевается на соединение и окончательно фиксирует конструкцию.

Строительные магазины предоставляют большой выбор разных соединений. В продаже имеются фитинги различного диаметра, формы, цвета. Производители изготавливают детали диаметром от 16 мм до 110 мм.

Данные устройства прочно, герметично соединяют части труб, без необходимости применения специальных сварных аппаратов, жидкого герметика. Фитинги используются для монтажа системы водоснабжения, канализации в частном доме, систем передачи сжатого воздуха, поскольку выдерживают высокое давление в местах стыка.

Компрессионные муфты способны заменить муфты, переходники для стыковки металлических труб. Применяя фитинг можно обеспечить надежное соединение водопровода с элементами разного диаметра, повернуть на 90°, присоединить оборудование.

Разновидности

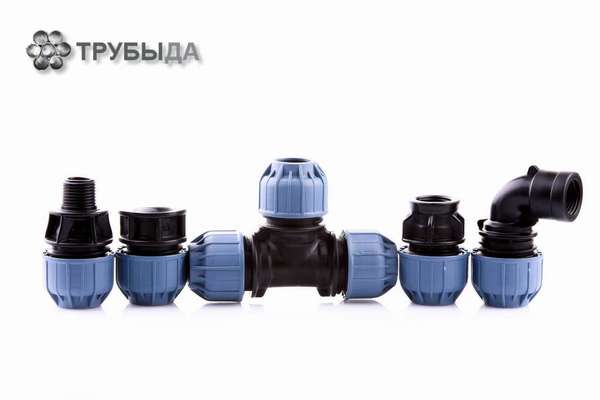

Производители предлагают следующие виды обжимных фитингов:

1. Равнопроходные — надежно соединяет два элемента труб с одинаковым диаметром. Выбирается по сечению трубопровода.
2. Компенсационные — соединяют элементы трубопровода разного диаметра. В конструкции применяются зажимные гайки с резьбой двух видов.
3. Крестовые — используют для обеспечения ответвлений от основной централи. Применяются на приусадебных участках для поливных систем.
4. Отводные соединения — применяются для поворотов водопровода под углами 45°, 60° и 90°.
5. Комбинированные — имеют сложное конструктивное исполнение. В них сочетаются металлические и пластиковые элементы с резьбой снаружи и внутри фитинга. Применяются для подключения металлических приборов и оборудования к пластиковой трубе.
6. Фланцевые — изготавливаются, как и предыдущий вид. В конструкции используются части из металла и пластика. Используются для крепления труб и водопроводной арматуры.
7. Концевые — применяются для обеспечения надежной герметичности тупиков и конечных ответвлений трубопровода.

Преимущества

Достоинства соединений:

• легкая и быстрая установка без предварительной подготовки;
• чтобы смонтировать трубопровод, не нужно иметь специальных знаний и большого опыта работы;
• компрессионные фитинги для труб позволяют до 10 раз демонтировать и монтировать соединение без нарушения герметичности;
• не подвергаются разрушению при действии коррозии, ультрафиолетовых лучей, высоких температур и агрессивной среды;
• фитинги защищают соединение от действия кислотных и щелочных элементов;
• используются для подачи питьевой и технической воды;
• если одна из деталей вышла из строя, ее достаточно заменить.

Материал не вредит здоровью человека и окружающей среде, не разлагается под действием высоких температур.

При монтаже соединения необходимо прикладывать повышенное усилие для преодоления сопротивления уплотнительных элементов. Чтобы не испортить фитинг, на отрезке трубы нужно отмечать глубину погружения труб. Компрессионные соединения ограничены по внутреннему давлению, номинальное значение равно 16 Мпа.

Принципы выбора и цены

При выборе изделий нужно приобретать изделия соответствующего диаметра и длины. При установке неправильно подобранного соединения компрессионные фитинги для ПНД труб могут не выдержать внутреннего давления, и система даст течь. По отзывам потребителей ясно, что высоким качеством обладают изделия зарубежных производителей из Германии и Италии.

Стоимость элементов изделия зависит от производителя и размеров фитинга. На цену влияют такие факторы, как производитель, качество исполнения и диаметр изделия.

Подготовка труб и монтаж

Установку и соединение труб из пластика в доме можно провести своими руками без применения специального паяльника и набора слесарного инструмента. При монтаже нужно придерживаться следующей инструкции:

1. С отрезка трубы снимается фаска. При этом следует использовать наждачную бумагу и заточенный нож.
2. Компрессионный фитинг для полиэтиленовых труб разбирается на отдельные элементы.
3. На отрезке трубы отмечается участок погружения.
4. Раствор жидкого мыла наносится на срез пластиковой трубы.
5. Вся конструкция собирается, а зажимные гайки затягиваются.

При соблюдении инструкции и требований безопасности компрессионные фитинги сохранят герметичность и облегчат монтаж трубопроводов. Использование обжимных соединений сократит затраты на комплектующие.
