Одной из разновидностей металлопроката являются профильные трубы (ПТ). От водопроводных они отличаются нестандартным сечением. Среди основных габаритных характеристик, таких как сечение и толщина стенки, вес профильной трубы занимает особое место. При отгрузке больших партий профилированного проката он является основным показателем в расчетах. Зная удельный вес ПТ, можно легко определить качество ее изготовления. Меньшая масса говорит о снижении нагрузки на изделие, изготовленное из такого проката.
Типоразмеры
Геометрические размеры труб зависят от способа их изготовления. Для получения профильного металлопроката применяют следующие методы:
- горячей прокатки;
- холодного деформирования;
- электросваривания.
Квадратные трубы изготавливаются в соответствии с ГОСТ 8639-82 следующих типоразмеров:
- горячедеформированные от 60х60 до 180х180 мм;
- холоднодеформированные с наружными размерами от 10 до 120 мм;
- электросварные с размером от 10 до 100 мм.
При этом толщина стенок изменяется от 0,8 до 14 мм. Размеры для изготовления ПТ прямоугольного сечения указаны в ГОСТ 8645-68. Минимальный размер профтрубы составляет 10х15 мм при толщине стенки 1 мм, а максимальный 150х180 при толщине 12 мм.
Область применения овальных труб не такая большая, как у квадратных или прямоугольных. Чаще всего они используются в мебельном производстве в качестве несущих конструкций. Поэтому толщина стенок не превышает 2,5 мм. Сортамент овального металлопроката регулируется ГОСТ 8642-68. В соответствии с ним у профильной трубы размеры должны быть не менее 3х6 мм и не более 32х90 мм.
По просьбе заказчика производитель может изготавливать ПТ с размерами, не предусмотренными ГОСТом.
Виды

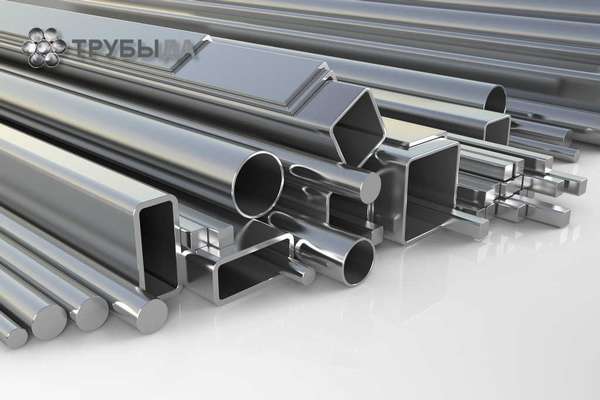

Сортамент профтруб отличается большим разнообразием. Основным параметром, по которому они классифицируются, является профиль или форма поперечного сечения. Различают следующие виды ПТ:
- квадратные;
- прямоугольные;
- овальные (плоскоовальные);
- с полыми ребрами;
- со специальной формой профиля (восьмигранные, треугольные и др.).
Порядок маркировки и виды профильных труб указаны в соответствующих стандартах. Для изделий со стороной до 120 мм и толщиной стенки менее 3 мм ярлык выдается на партию готовой продукции. Для остального типоразмера ПТ маркировка наносится на стенку изделия на расстоянии не более 0,5 м от среза трубы и включает в себя данные о размере сечения, толщине стенки и марке металла. Обозначение наносится электрографическим карандашом либо ставится клеймо.
Квадратные
Трубы такого профиля чаще всего применяются в строительстве сборных металлических конструкций, каркасов любой сложности и в качестве опор, при капитальном строительстве. Небольшой вес квадратной трубы и способность выдерживать большие нагрузки при малом поперечном сечении позволили использовать ее при строительстве заборов из профнастила как на частном участке, так и объектах социального назначения (детские сады, школы, спортивные площадки и др.).
Овальные
Вес погонного метра профильной трубы овального (плоскоовального) сечения колеблется от 0,0513 кг до 3,87 кг и зависит от толщины стенки, максимальная величина которой составляет 2,5 мм. Эта характеристика позволяет использовать ПТ для легких отделочных конструкций. Плоскоовальные трубы применяют для скрытых участков систем отопления, что позволяет устанавливать их в неглубокой штрабе. Благодаря способности нести большие нагрузки без возникновения деформаций, они широко используются в производстве спортивных тренажеров.
Прямоугольные
Благодаря удобной форме и высокой степени износостойкости они применяются во многих отраслях промышленности и народного хозяйства. Из труб стальных прямоугольных изготавливают конструкции с каркасной основой. Они хорошо зарекомендовали себя при строительстве жилых домов и коммерческих построек. Стандартный профиль трубы позволил использовать их вместо металлических балок и швеллеров, намного снизив вес без потери прочности. Кроме этого, использование профтруб позволяет снизить цену готовой конструкции.
Предельные отклонения и допуски
Профильные трубы мерной и немерной длины, выпускаемые в соответствии с требованиями стандарта, могут иметь отклонение от указанной величины +100 мм на всю длину изделия. Наружные размеры готового профильного проката нормальной точности изготовления могут изменяться в ту или иную сторону в пределах, указанных в документе:
- для бесшовных горячедеформированных 1,5%;
- для бесшовных холоднодеформированных 0,3 мм;
- для электросварных 0,4 мм.
Отклонение размера стенки от стандартного, должно быть не более 12,5%. Этот параметр одинаков как для тонкостенных, так и для толстостенных ПТ. Вогнутость или выпуклость стороны изделия изменяется от 0,75 мм до 2 мм и зависит от размера боковых стенок.
Площадь поперечного сечения профильной трубы обязана соответствовать указанной в таблице 1 стандарта. Кривизна ПТ не должна превышать 2 мм на 1 м трубы. Отклонение от прямого угла в сечении изделия не может быть больше 1,5°.
Отклонения и допуски в геометрических размерах распространяются на все профтрубы, независимо от материала изготовления.
Трубный калькулятор для расчета веса
Профилированный прокат всегда производится с небольшими отклонениями от точных геометрических размеров. Трубный калькулятор веса проводит расчеты, основываясь на точных данных. Поэтому расчетный результат будет несколько отличаться от фактического.
Калькулятор может определить вес трубы, исходя из имеющейся длины, либо найти длину по имеющемуся весу. В обоих случаях для вычисления нужны ширина и высота профиля, марка металла и толщина стенки. Если сечение ПТ имеет форму квадрата, то в оба поля вписываются одинаковые величины. Для проверки корректной работы устройства можно рассчитать вес 1 метра трубы и полученный результат сравнить с данными ГОСТа.
Масса ПТ рассчитывается по интерполяционной формуле, в которой коэффициент плотности металла выбирается в соответствующей сетке и вводится в формулу автоматически. Расчет веса стандартных труб будет полностью соответствовать величинам, указанным в стандартах.
