Какой должна быть высота у дымохода относительно конька крыши

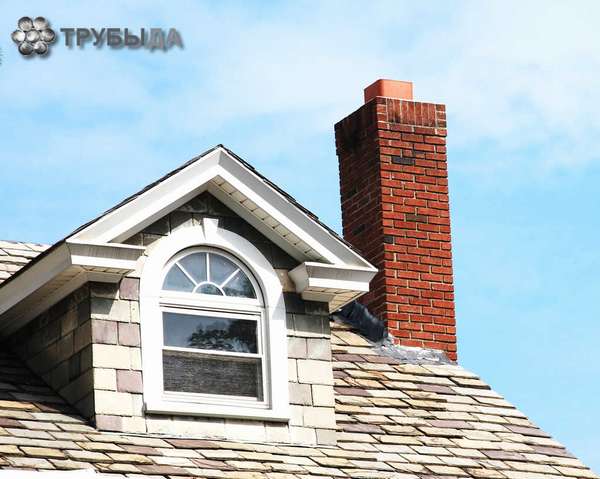

Дымовой канал имеет ряд параметров, которые следует учесть перед его строительством. Одним из таковых является высота дымохода относительно конька крыши. От правильной высоты зависит сила тяги, которая обеспечивает процесс горения топлива и нормальную работу приборов отопления.

Какой должна быть

Дымоход по высоте может быть разным, это определяется рядом факторов. Если крыша ровная, какие-либо выступы отсутствуют, на одном уровне с ней нет деревьев и других строений, то высота трубы не превышает 5 м (расстояние от колосников до выходного отверстия). Этот параметр указывается в соответствующей документации к отопительной технике. Расположение трубы над кровлей при тех же условиях составляет 1,5 м.

В основном кровли выполняются двух- или четырехскатными, оснащаются дополнительными элементами (ограждения, декор), находятся рядом с другими зданиями и деревьями. Параметры дымоотвода рассчитываются с учетом всех этих нюансов.

Дымовой канал по высоте может иметь следующие значения:

• над кровлями с малым углом наклона (до 3%) минимум 0,5 м;
• не менее 0,5 м выше уровня конька, если между ним и трубой промежуток минимум 0,5 м;
• если расстояние от конька до дымохода около 1,5-3 м, то последний располагается на одном уровне с коньком или чуть выше.

От чего зависит

Существуют различные факторы, которые определяют высоту трубы:

• угол наклона кровли;
• участок крыши, где располагается труба;
• климатические особенности региона, в котором находится строение;
• размещение дымохода на плане крыши по отношению к коньку;
• близкое расположение деревьев и строений;
• толщина снежного слоя, которую получают при расчетах.

Бытует ошибочное мнение, что сечение канала оказывает непосредственное влияние на высоту трубы. Дело в том, что увеличив внутренний размер дымохода, снизить его высоту не удастся. При слишком большом диаметре канала возможно снижение тяги и образование завихрений.

На что влияет

Высота трубы и материал, из которого она выполнена, оказывают влияние на следующее:

• улучшение тяги;
• качество сжигания топлива;
• скорость прогрева стенок канала.

Эти аспекты указывают на то, что чем больше высота, тем тяга и КПД приборов отопления лучше. Однако не все так однозначно, поскольку при возведении слишком высокого дымоотвода тяга уменьшается. По длинной трубе дым поднимается дольше и нагревает ее стенки. Чем ниже температура дыма, тем больше масса продуктов сгорания и хуже тяга. Поэтому даже при большой длине дымового канала нет гарантии устойчивой тяги. Слишком высокий дымоход приводит к разрушению фундамента в результате нагрева. Появление трещин сказывается на ухудшении тяги.

Как правильно рассчитать параметры

Основными расчетными характеристиками рассматриваемой конструкции являются высота и сечение. При вычислении высоты существуют некоторые правила определения этого параметра:

• чтобы обеспечить нормальную тягу, дымоотводящий канал должен иметь общую высоту не менее 5 м;
• если крыша скатная и дымоход расположен в 1,5-3 м от свода, то труба должна располагаться с ним на одной высоте;
• при возведении дымохода на расстоянии не более 1,5 м от конька или при наличии на крыше дополнительных элементов край трубы должен находиться на 0,5 м выше самой высокой точки;
• если труба установлена дальше чем на 3 м от конька, то ее высота вычисляется так, чтобы горизонталь, проведенная от конька, и прямая, которая соединяет конек с дымоходом, образовывали угол, примерно равный 10˚.

Чтобы определить сечение трубы и не прибегать к сложным математическим расчетам, нужно придерживаться определенных рекомендаций:

• если мощность системы обогрева не превышает 3,5 кВт, следует ориентироваться на сечение 0,14*0,14 м;
• при мощности оборудования 4-5 кВт оптимальными параметрами внутреннего отверстия дымохода будут 0,14*0,2 м;
• для приборов мощностью 5-7 кВт нужна труба сечением 0,14*0,27 м.

Для правильного расчета проходного отверстия потребуются такие параметры:

1. Количество топлива, сжигаемое в отопительной технике за час. Узнать его можно из документации к оборудованию.
2. Температура газа на входе в дымоход. Выясняется аналогичным образом из характеристик приборов и в основном имеет значения +150+200°С.
3. Высота трубы.
4. Скорость движения газов по дымоотводу (2 м/с по умолчанию).
5. Значение естественной тяги (4 Па на 1 м трубы).

При вычислении сечения основным параметром является количество сжигаемого топлива, при этом используют следующую формулу: F= (π *d2)/4.

Для подсчета диаметра в соответствии с отопительным оборудованием применяют такую формулу: d2=4*F/ π.

Чтобы вычислить сечение дымохода, необходимо выяснить объем газов на входе в дымоход. Параметр определяют исходя из количества топлива по следующей формуле:

Vгаза=B*Vтоплива*(1+t/273)/3600, где

Vтоплива коэффициент в зависимости от вида топлива, который определяется по таблице;

B количество топлива в кг, сжигаемое в час;

t температура газа, табличное значение, которое фиксируется на выходе из дымового канала.

Рекомендации

В отношении параметров дымохода, его расположения на крыше и правильной эксплуатации существует ряд рекомендаций, которые необходимо учитывать:

• чтобы исключить случайное попадание дыма на чердак при порывах ветра, не следует устанавливать дымоотводы вблизи мансардных окон;
• чтобы не было участков на крыше, где будет задерживаться снег, расположения дымовой трубы в ендовах нужно избегать;
• при монтаже дымоотвода не следует его жестко крепить к кровле и стропилам, поскольку под воздействием ветра труба может повредиться, что приведет к нарушениям конструкции крыши;
• дымоход закрепляют растяжками при высоте над уровнем конька более 1,2 м;
• расчеты внутреннего диаметра дымоотвода должен выполнять специалист согласно технической документации отопительных агрегатов и нормам СНИП;
• принято считать, что оптимальной формой сечения дымохода является овальная, поскольку дым поднимается по спирали, а квадратные или прямоугольные сечения препятствуют набору скорости;
• квадратные дымоотводные трубы должны иметь площадь 1/15 от площади топки, а овальные 1/10;
• место прохода дымохода через кровлю должно иметь защиту от воздействия температуры и влаги;
• для дымоходов, которые выполнены без утеплителя, минимальное расстояние до горючего материала должно составлять 250 мм.

Если учесть перечисленные нюансы, дымоход можно будет возвести правильно и безопасно.
