Какой должен быть угол наклона для канализационных труб

При проектировании плана работ по установке домашнего стока обязательно нужно помнить про уклон канализационной трубы. От его правильности будет зависеть работоспособность и надежность всей конструкции.

Для чего нужен уклон канализационной трубы

Все сантехники знают о том, что трубы, которые используются для канализации, необходимо укладывать, соблюдая уклон, прописанный СНиПом специальными строительными нормами. В данных нормах уклон трубы канализации определяется в специальных долях, которые необходимо соблюдать при проведении сантехнических работ. Данные нормы являются лишь рекомендацией и не обязательны. Они были разработаны, опираясь на многолетний опыт установки и эксплуатации внутренней и наружной канализации. Их несоблюдение в большинстве случаев приводит к образованию частых засоров.

Есть две самые распространенные ошибки, которые допускают при установке канализационных труб:

1. Уклон делается меньше рекомендуемого. В данном случае сточные воды начинают течь по системе достаточно медленно. Они неспособны протолкнуть частицы грязи дальше по канализационной системе. Это приводит к возникновению засора. Если проблему не устранить, канализацию придется чистить не реже одного раза в два месяца.
2. Уклон делается больше рекомендуемого. Такой способ укладки канализации по частоте образования засоров не отличается от предыдущего. Вода в системе успевает быстро проходить мимо стенок, не успевая забрать и смыть с них твердые тяжелые включения грязи, так как не достигается нужной наполненности. Это приводит к их скапливанию, гниению и распространению запаха. В дальнейшем такие включения приводят к образованию трудноустранимого засора.

Какой должен быть уклон

В СНиП дается четкая формулировка того, какой уклон для канализационной трубы необходимо выставлять для правильной работы канализационной системы. В специальных строительных нормах он прописывается в десятичных дробях. Для каждого диаметра труб рекомендовано свое значение:

• при диаметре 50 мм и длине 1000 мм оно равно 0,03;
• 110 мм и 1000 мм 0,02;
• 160 мм и 1000 мм 0,008;
• 220 мм и 1000 мм 0,007.

0,03 соответствует 3 см, 0,008 8 мм. Данные цифры это и есть своеобразный ГОСТ, который необходимо соблюдать для правильной работы канализационной системы.

Расчет для квартиры

Чтобы определить уклон канализационной системы для всей квартиры, необходимо знать длину канализационной системы, ее диаметр и нормативы, которые прописаны в СНиП. В большинстве случаев для квартиры используются трубы диаметром 50 мм для мойки и раковины и 110 мм для унитаза.

Если длина канализации от стока до мойки составляет 7 м, то формула, определяющая оптимальный уклон, выглядит следующим образом: 3 см х 7 м = 21 см, т.е. каждый последующий конец метровой трубы должен быть поднят на высоту 3 см (допускается увеличение угла наклона до 3,5 см, минимальное значение составляет 2,5 см). То есть на метр трубы уклон всегда будет составлять 3 см, на 2 м 6 см и т.д.

Вычисление для частного дома

В частных домах существует несколько способов отвода отработанной воды и нечистот:

• самотеком;
• под напором.

Второй способ является дорогим и не требует установки специального уклона канализационной системы, так как вода в ней движется под постоянным давлением. Он является менее надежным и трудным в установке.

Самым простым и надежным является установка канализации с самотечной системой. Формула для определения при этом не отличается от той, что была написана выше для определения уклона в квартире. Необходимо знать диаметр трубы. При использовании диаметра 110 мм наклон канализационных труб на 1 погонный метр будет равен 8 мм. Если использовать диаметр 50 мм, наклон на 1 м увеличится до 3 см.

Если нет уверенности в своих силах, доверьте установку водоотведения и водоснабжения частного дома профессионалам. Зная все нормы и руководствуясь ими, можно легко проверить качество выполняемых работ на всех этапах и при необходимости быстро указать на возникшие недочеты для их скорейшего устранения.

Как проверить

Если канализация уже проложена, но возникают сомнения в правильности ее уклона, существует два способа, как проверить уклон канализационной трубы:

1. Использовать специальный или лазерный уровень с наличием угломера.
2. Применить математику. Зная длину всей трубы от стояка до начала канализации (в большинстве случаев это раковина в кухне), а также измерив высоту, которая получилась между входом трубы в стояк и входом в раковину, и длину прямой от раковины до стояка, получим прямоугольный треугольник, в котором даны все стороны. Необходимо будет лишь найти угол в его вершине. Значение угла можно определить по его синусу, который можно найти, разделив длину противолежащего катета на длину гипотенузы. Данный способ является неудобным и намного трудней предыдущего.

Что делать, если уклон получается больше чем требуется

Бывают ситуации, когда нужный уклон выставить не представляется возможным. Тогда есть два варианта решения проблемы:

1. Производить монтаж канализационной системы, не обращая внимания на то, что уклон получается неправильным. В таком случае в готовую систему рекомендуется дополнительно установить несколько тройников для возможности чистки трубы в случае ее засора.
2. Укладывать канализацию с правильным уклоном до того момента, пока это остается возможным. Затем устанавливать перепадный колодец, а из него выводить трубу уже с нужным уклоном.

Как выдержать требуемый уклон

Существует несколько способов, благодаря которым можно выдержать требуемый уровень:

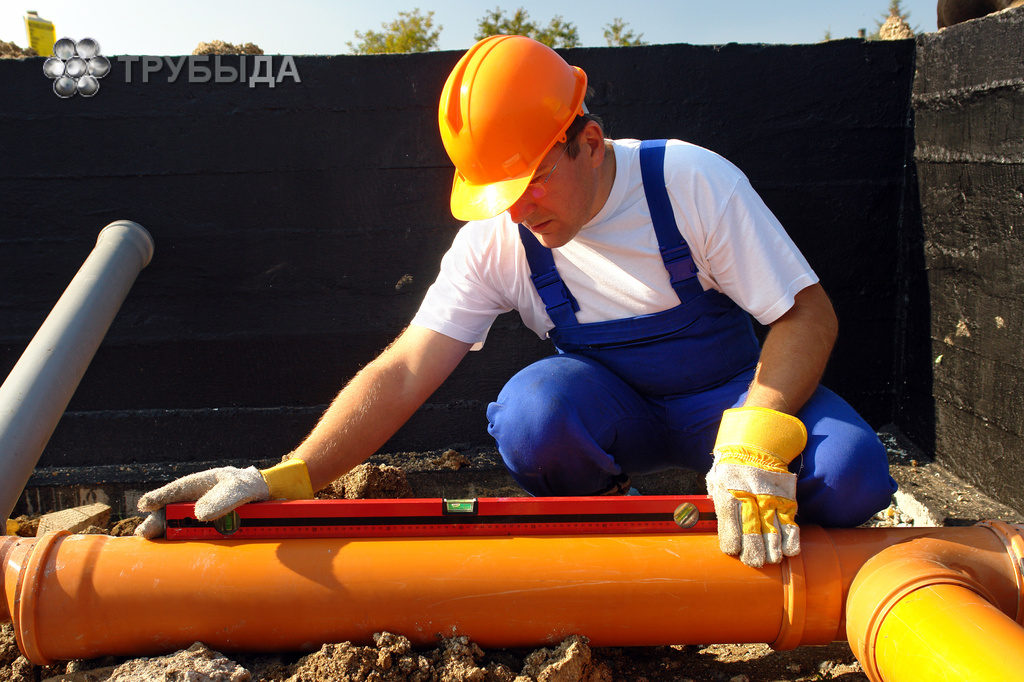

1. Использовать специальный уровень, у которого имеется угломер.
2. Нанести карандашом на стену нужный уклон, приложить к начерченной линии простой уровень, используемый в строительстве, и сделать метку там, где будет находиться край пузырька. При монтаже канализационной системы уровень необходимо расположить так, чтобы край этого пузырька оказался на той метке, которая была предварительно сделана.

Внутренняя канализация

При монтаже внутренней канализации следует помнить главное условие: чем меньше сечение трубы, тем больше должен быть уклон. Прокладка канализационных труб внутри помещения может осуществляться путем нанесения нужного уклона на стене карандашом. Затем можно по готовому чертежу легко прокладывать канализационные трубы, крепя их к стене специальными анкерами. Анкеры должны быть установлены не дальше 40 см друг от друга так труба не провиснет, а соединительные прокладки между трубами не деформируются.

Наружная канализация

Для того чтобы наружная канализация работала исправно, не стоит забывать про некоторые факторы. Первый фактор промерзание грунта. Требуется прокладывать трубу ниже уровня промерзания. Следующий фактор усадка грунта. Грунт может проседать под воздействием внешних факторов, изменяя уклон наружной канализации. Рекомендуется поставить несколько ревизионных люков для возможности оперативного устранения возникающих засоров.

Не стоит забывать про длину магистрали наружной канализации. Ее желательно вести по прямой до сливного колодца. Чем она короче, тем меньше шансов появления засора.
