В некоторых случаях при обустройстве отопительных агрегатов возникает необходимость установить горизонтальный дымоход. Существует несколько вариантов реализации этого процесса: как простых, так и достаточно сложных.
Что это такое и зачем он нужен
Горизонтальные дымоходы представляют собой участки системы отвода продуктов горения, расположенные параллельно полу и проходящие между отопительным прибором и выходом на крышу. Различают 3 вида таких конструкций:
- Ответвление от вертикальных линий, которые по своей длине не должны превышать 1 м.
- Полноценный дымоотвод с наличием минимальных вертикальных участков и выводом через стену на улицу. Такие системы используются в том случае, когда газовый котел располагается близко к внешним стенам здания и установка вертикального дымохода через перекрытие нецелесообразна. Кроме того, конструкция необходима, если нет возможности оборудовать дымоход в помещении с отопительным агрегатом и нужно осуществить вывод в соседние комнаты.
- Печное отопление дома подразумевает нагрев воздуха за счет раскаленных в процессе топки кирпичей. Прямой дымоотвод будет способствовать быстрому их остыванию. Для повышения площади с теплоотдачей и высокой сохранности горячего воздуха строят конструкции в виде змейки.
Требования к горизонтальным дымоходам
Основное условие функционирования любого дымохода наличие естественной тяги. Чтобы обеспечить его, максимальная длина горизонтальных участков во всей системе не должна превышать 100 см.
Если присутствует несколько поворотов, как в дымоходах «змейка», высока вероятность образования завихрений и оседания сажи. Для устранения таких недостатков поверхность внутри системы должна быть полностью гладкой, углы не заострены. Требования также включают обязательность одинакового сечения по всей длине конструкции.
Ввиду сложных условий эксплуатации дымоход должен стойко выдерживать воздействие кислот, конденсата, механических нагрузок и высоких температур, сохранять герметичность максимально долгий срок.
Плюсы и минусы
Самое главное преимущество горизонтальных дымоходов увеличение теплоотдачи. Это особенно важно при печном отоплении или в случае, когда обогреватели недостаточно мощные.
Негативная сторона конструкции трубы горизонтального участка быстрее засоряются сажей, при неправильном монтаже возникают завихрения, да и сам процесс установки часто бывает сложным.
Завихрения могут понижать силу тяги. Для их устранения углы внутри конструкции закругляют.
Правила проведения монтажных работ
Особенности и технология монтажа горизонтального дымохода позволяет провести все работы своими руками при наличии базовых знаний и умений.
Если речь идет о котлах со специальной турбиной, то все просто: устанавливается коаксиальный дымоход. В других случаях горизонтальный участок дымохода должен поддерживать естественную тягу. Поэтому монтаж систем «змейка» осуществляется строго в соответствии с технологическими требованиями. Конструкция состоит из нескольких оборотов, в которых горизонтальные участки чередуются с вертикальными короткими, обеспечивая полный вывод продуктов горения.
Для постройки используется огнеупорный кирпич. При этом для организации поворотного канала его необходимо распилить пополам. Главное на каждом этапе контролировать сохранения одинакового сечения воздушного канала. Конструкция складывается поочередно по секциям. Детали, которые будут располагаться в местах заворота воздушного потока, закругляют, срезая и шлифуя углы.
На каждом этапе укладки рядов необходимо распределять раствор так, чтобы обеспечивалась герметичность. Особое внимание следует уделять установке металлических дверок или выбивного кирпича.
Основные способы вывода
Схема выкладки трубы должна основываться на методе вывода:

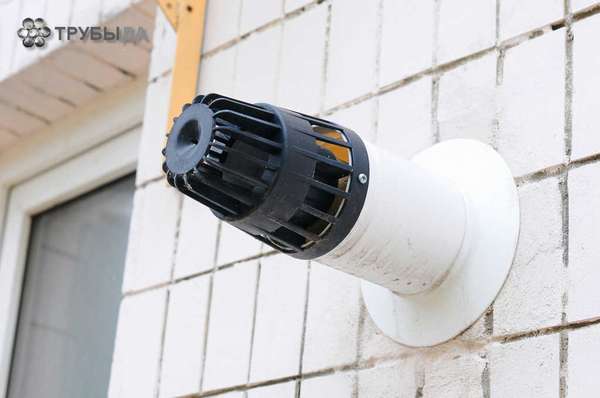

- Через стену производится выведение коаксиальной системы с последующим утеплением и герметизацией места расположения трубы.
- При выводе через перекрытия и кровлю целесообразен дымоход «змейка». При этом высоту конструкции рассчитывают так, чтобы обеспечить тягу и исключить завихрения (методы монтажа рекомендуют наличие 4-6 поворотов).
Обслуживание
Любой дымоход предрасположен к забиванию продуктами горения, такими как сажа и копоть. Поэтому кроме наружной эстетической отделки, он нуждается в постоянной чистке. Если стандартный вертикальный дымоход избавить от засора несложно, то горизонтальные шахты необходимо чистить по отдельности.
В случае с коаксиальными системами работа по очистке не занимает много времени и усилий, т.к. конструкция выполнена из нержавеющей стали, а сильный поток воздуха, выталкивающий продукты горения не дает копоти и саже оседать на стенках конструкции. Для усиления эффекта дымоходы устанавливают под небольшим углом к горизонтальной плоскости.
В кирпичных системах горизонтальных дымоотводов «змейка», чтобы обеспечить прочистку каналов от сажи, на уровне каждой горизонтальной секции ставят металлические дверцы. Ввиду разных свойств металла и кирпича, в частности нагрева и остывания, КПД всей конструкции снижается. Чтобы этого не происходило, вместо дверок часто монтируют выбивные элементы -квадратные кирпичики, которые при необходимости можно достать, а после проведения очистных работ установить на место.
В первом случае доступ к воздуховоду обеспечивается путем открывания и закрывания изделия. Во втором, прежде чем достичь внутренней плоскости, нужно при небольших усилиях демонтировать один из элементов, а после очистных работ установить его на место, обеспечивая сохранность герметизации. Количество таких ревизионных отверстий равно четырем, но разрешается и 6 поворотов с точками доступами.
В чем отличие от коаксиального дымохода
Для того чтобы понять отличительные характеристики горизонтальных дымоходов от коаксиальных, следует разобрать их устройство и принцип работы.
Первое устройство совмещает в себе 2 трубы разного диаметра: внутренняя выводит дым и продукты горения, а в полости между ней и наружной стенкой внешней трубы подается свежий воздух.
Обязательным условием функционирования дымоходов коаксиального типа является наличие в обогревательном оборудовании турбины, которая будет выталкивать дым и всасывать кислород. Такая система является самой простой в установке, т.к. не требует наличия естественной тяги.
