Давление в трубах отопления обеспечивает достаточную скорость перемещения теплоносителя. Благодаря этому прогреваются коммуникации, а вместе с тем и объект. Необходимо контролировать давление, т. к. его существенное увеличение может привести к нарушению целостности коммуникаций.
Давление в системе что это и зачем нужно?
Так называется процесс, при котором теплоноситель (горячая вода) оказывает влияние на внутренние поверхности труб. По мере продвижения по коммуникациям жидкость воздействует на батареи, а также оборудование (котел). Давление при отсутствии горячей воды в системе отопления в картире или частном доме соответствует атмосферному, которое в свою очередь составляет 1 бар.
По мере заполнения коммуникаций жидкостью нагрузка на внутренние стенки возрастает. Пока вода холодная, давление минимальное. Верхнее значение данного параметра достигается, когда жидкость прогреется настолько сильно, что сможет повлиять на температуру в помещении. Взаимосвязь между этими параметрами обусловлена тем, что в процессе нагрева вода расширяется. Она несколько увеличивается в объеме, что приводит к росту нагрузки на внутренние стенки труб. Вследствие этого изменяется давление.
На данном процессе основана работа системы отопления. При увеличении давления внутри системы теплоноситель быстрее продвигается по коммуникациям. В результате обеспечивается нагрев труб отопления по всей протяженности. Это способствует равномерному прогреву коммуникаций, что в свою очередь приводит к нагреву всех помещений, обслуживаемых системой. Повышение давления в трубах отопления в многоквартирном доме должно быть более существенным, т. к. в этом случае необходимо обеспечить циркуляцию теплоносителя в трубопроводе большой протяженности.
Виды давления
Различают:
- статическое давление постоянная величина, зависит от высоты столба, не подвержена воздействию перепадов температур и возникает лишь вследствие влияния гравитации (вода любой температуры давит на стенки труб), значение этого параметра увеличивается на 1 атм при подъеме на каждые 10 м;
- динамическое подвержено снижению/росту, что является следствием изменения свойств горячей воды при нагреве, а дополнительно на эту величину оказывает воздействие работа насосов, которые обеспечивают принудительное продвижение теплоносителя по трубам.
Динамическое давление зависит не только от температуры жидкости и параметров насосного оборудования, но и регулятора, благодаря которому осуществляется распределение горячей воды в системе. Учитывая, что все перечисленные факторы постоянно изменяются, давление периодически снижается и возрастает. Данный параметр должен контролироваться, т. к. при существенном падении уменьшится скорость продвижения жидкости по трубам, что приведет к остыванию коммуникаций, а вместе с тем и остановке насосов. При повышении давления увеличивается риск поломки оборудования.
Существует еще одна разновидность. Рабочее давление комбинируется из перечисленных нагрузок (статического и динамического). Благодаря этому обеспечивается нормальная работа системы отопления, а риск возникновения аварийной ситуации снижается.
Нормы и требования
Теплоноситель должен обеспечивать следующие параметры окружающей среды:
- температура воздуха в пределах +20+22°С;
- уровень влажности: 30-45%.
Если интересует вопрос, какое давление должно быть в многоквартирном доме, при этом следует учесть этажность здания:
- 2-4 атмосфер для зданий не выше 5 этажей;
- 5-7 атм на объектах большей высоты (9-10-этажные постройки);
- до 10 атм в системе отопления высотных зданий (более 10 этажей).
По теплотрассе от ТЭЦ проходит горячая вода, характеризующаяся давлением до 12 атм. Она подается к многоэтажным объектам. Для обеспечения рабочей нормы давления на нижних этажах используются регуляторы. Чтобы увеличить нагрузку в системе отопления на верхних этажах, устанавливаются насосы. Благодаря им создается достаточная нагрузка, что позволяет поднимать горячую воду по коммуникациям.
Нормы для системы отопления частного дома отличаются. Так, для обеспечения эффективной циркуляции теплоносителя необходимо поддерживать давление в пределах 1,5-2 атм. Контур системы отопления характеризуется небольшой протяженностью, часто требуется обслуживать одноэтажные постройки. Значит, превышать указанный уровень нагрузки не рекомендуется.
Причины перепадов давления
При разных условиях параметры теплоносителя могут меняться в большую или меньшую сторону. Причины падения нагрузки в системе:
- Утечка воды. По мере уменьшения объема жидкости снижается нагрузка на внутренние стенки коммуникаций. При существенной утечке даже более сильный нагрев теплоносителя не обеспечит требуемый результат. Чаще всего обнаруживается нарушение герметичности расширительного бачка. В этом случае сложно обнаружить причину перепада нагрузки в системе, т. к. при появлении течи из мембраны бака вода остается внутри емкости. Предположить утечку можно по снижению интенсивности прогрева помещения, если при этом параметры теплоносителя и оборудования не менялись.
- Другие участки, где высока вероятность нарушения герметичности: теплообменник котла (предохранительный клапан), микроповреждения труб, оборудования, чаще теплоноситель вытекает на участках, пораженных коррозией.
- Выделение воздуха из горячей воды. Чтобы избежать подобных неприятностей, жидкость должна проходить деаэрацию перед заполнением труб.
- Если в системе установлены алюминиевые батареи, то на начальном этапе их эксплуатации некоторый объем воды преобразуется: при этом выделяются составные компоненты (водород, кислород). При контакте с металлом кислород способствует появлению окисной пленки. Водород не накапливается внутри, а выводится посредством воздухоотводчика. По мере окисления внутренней поверхности радиаторов из алюминия придется периодически увеличивать объем теплоносителя, что позволяет обеспечивать требуемый уровень давления внутри системы.
Рост нагрузки на стенки труб и оборудования увеличивается в ряде случаев:
- уменьшение просвета коммуникаций, что может быть вызвано засором;
- воздушная пробка, что препятствует прохождению теплоносителя по трубам;
- существенное увеличение температуры горячей воды, при закипании давление возрастает многократно.
Как измерить?

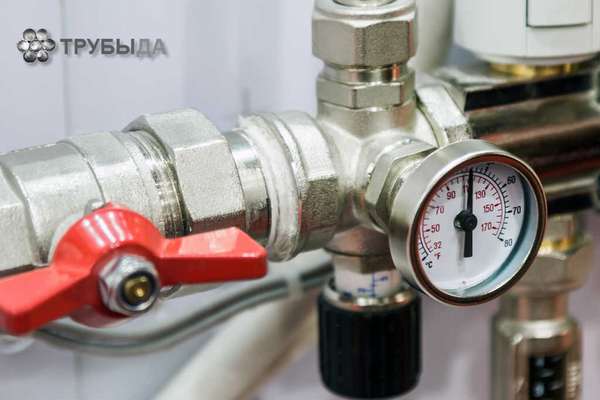

Для определения нагрузки на стенки труб и оборудования используется манометр. Такой прибор может быть установлен на особо ответственных участках. В большинстве случаев его располагают на входе и выходе из котла, наиболее высоких и низких точках контура. Устройства для измерения показателей давления и температуры являются обязательными элементами системы отопления.
Как бороться с перепадами давления?
Возможные решения проблем при снижении нагрузки внутри коммуникаций:
- Когда обнаруживается протечка, выполняется ремонт системы. Если необходимо, выполняется замена уплотнительной прокладки, участка трубопровода, устанавливаются муфты.
- Производится наладка оборудования, что нужно в случаях, когда изначально заданы параметры теплоносителя, не соответствующие условиям окружающей среды.
- Если уменьшился просвет коммуникаций, выполняется промывка системы от накипи. При этом предварительно демонтируется котел.
- Когда контур отопительной системы был изменен, площадь объекта увеличилась, определяют более подходящий диаметр труб, после этого производится замена коммуникаций.
Если решается вопрос, почему возникают перепады и как с ними бороться, необходимо осмотреть контур по всей протяженности на предмет протечек, проверить работу оборудования.
