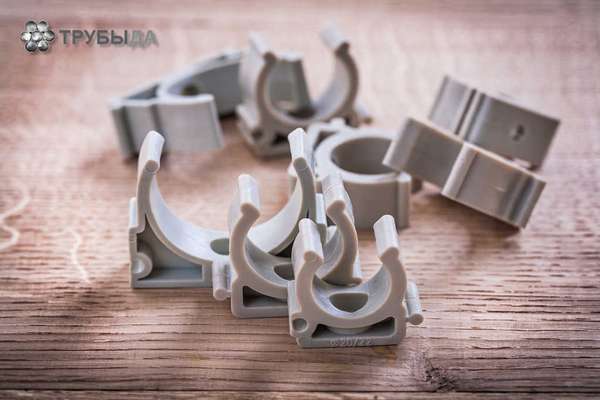

Клипсы для крепления ПВХ-труб используются с целью обеспечения поддержки на всей протяженности водопровода. Такие элементы стоят недорого. Они не утяжеляют коммуникации, т. к. характеризуются небольшим весом. Изготавливаются из пластика, могут иметь фиксатор, однако это не влияет на скорость демонтажа труб. Крепеж данного типа характеризуется термостойкостью, может применяться при прокладке систем холодного и горячего водоснабжения.
Способы фиксации и преимущества креплений
Рекомендуется использовать клипсы при монтаже коммуникаций диаметром до 50 мм. Более крупные изделия не фиксируют данным способом, т. к. снижается надежность установки труб. Тяжелые коммуникации могут способствовать деформации клипс.
Крепеж для труб ПВХ имеет открытую и закрытую конструкцию. С учетом этого отличается и способ фиксации. Так, в первом случае коммуникации защелкиваются. Их также легко извлечь, немного потянув на себя. Легкость демонтажа обусловлена свойствами пластикового элемента крепления он достаточно гибкий.
Закрытая конструкция клипсы имеет фиксатор. Он располагается с противоположной стороны от крепежного отверстия под саморез. Имеет изгиб, что позволяет придать нужную форму. В данном случае демонтировать коммуникации несколько сложнее, т. к. фиксатор защелкивается с помощью пластиковых остроугольных зазубрин.
Преимущества использования клипс:
- возможность применения при прокладке трубопровода, транспортирующего жидкости разной температуры;
- достаточная прочность, благодаря чему производится монтаж коммуникаций различного целевого назначения в жилых помещениях;
- простота монтажа;
- нет необходимости в приобретении специального оборудования для установки клипс, для работы достаточно отвертки или дрели;
- не требуется обладать опытом, чтобы зафиксировать клипсу на стене;
- благодаря легкому весу и некоторым ограничениям по установке труб с различным диаметром крепежный элемент данного вида не способствует утяжелению несущей конструкции или перегородки;
- вероятность провисания трубопровода минимальная, чтобы избежать этого, достаточно соблюдать шаг при монтаже крепежа;
- готовый, установленный на стене трубопровод выглядит привлекательно при поддержке таких крепежных элементов;
- для монтажа не требуется применять сложный дорогостоящий инструмент, все действия производятся вручную, в некоторых случаях нужно дополнительно приложить усилия.
Устанавливается пластиковая клипса посредством саморезов. На бетонных и кирпичных поверхностях рекомендуется применять дюбели. Фиксировать крепежные элементы в швах между кирпичами нельзя. В этом случае снижается надежность крепления. Кроме того, может нарушиться целостность кирпичной кладки.
Виды крепежных элементов
Подобные изделия применяются для установки коммуникаций их поливинилхлорида диаметром 16, 20, 25, 32, 40 и 50 мм. Соответственно, для каждой разновидности трубы предназначен специальный элемент крепления. Основные виды: с фиксатором и без него.
Держатели пластиковые с защелкой для крепления труб по функциональности сходны с открытыми аналогами. Оба варианта прочно удерживают коммуникации. Однако изделие с защелкой может устанавливаться не только на вертикальных поверхностях. Благодаря возможности охватить трубу по всей длине окружности такие элементы крепления используют для фиксации коммуникаций, расположенных под уклоном. Трубы при этом не выпадают из пластиковой клипсы.
Другие разновидности такого крепежа:
- площадка для установки 1 трубы;
- вариант для 2 коммуникаций, благодаря таким элементам крепления появляется возможность прокладки параллельных водопроводных систем без риска ухудшения дизайна интерьера.
Эти крепления для труб позволяют выполнить монтаж максимально аккуратно. Площадки для 2 коммуникаций изготавливаются в открытом варианте конструкции, без защелки.
Какой крепеж выбрать: основные требования
При покупке следует учитывать размер коммуникаций. Нельзя применять изделия, которые не соответствуют трубопроводу по диаметру. Другие требования, предъявляемые к пластмассовому креплению для труб ПВХ:
- обеспечение надежности фиксации, при этом клипсы для труб могут устанавливаться по-разному: с применением 1 или 2 саморезов, в первом случае крепежный элемент располагается посередине между клипсами на общей площадке (для двойного варианта конструкции), но встречаются и аналоги с 2 отверстиями под саморезы, при этом надежность фиксации увеличивается, т. к. нагрузка перераспределяется более равномерно;
- размер площадки, количество клипс на ней: нецелесообразно устанавливать крепеж под 2 трубы, если пока планируется провести только 1 систему водопровода;
- конфигурация: клипсы для труб могут устанавливаться на вертикальной и горизонтальной поверхности, под наклоном, для каждого из вариантов созданы разные виды таких элементов: в первом случае площадка и непосредственно сама клипса для фиксации коммуникаций располагаются перпендикулярно друг другу, для монтажа на горизонтальной поверхности или под наклоном используют крепеж, площадка которого расположена в одной плоскости с клипсой.
Расстояние между крепежом
При определении местоположения точки крепления учитывают размер трубы и температуру транспортируемой жидкости:
- диаметр 20 мм: при температуре до +50°С расстояние между крепежными элементами составляет 600 мм, при монтаже водопровода с более горячей жидкостью внутри клипсы устанавливают ближе (550 мм), с температурой свыше +70°С 500 мм;
- диаметр 25 мм: расстояние в порядке убывания по мере роста температуры жидкости варьируется в пределах от 750 мм до 550 мм (клипсы располагают ближе при прокладке систем отопления);
- диаметр 32 мм: расстояние уменьшается от 900 до 650 мм при увеличении температуры воды;
- диаметр 40 мм: клипсы располагают на удалении друг от друга от 1050 мм до 750 мм;
- диаметр 50 мм: шаг установки крепежа пластикового для труб более широкий, варьируется в пределах (по убыванию при увеличении температуры воды) от 1200 до 900 мм.
Во время установки коммуникаций диаметром 16 мм расстояние между элементами крепления остается неизменным при любой температуре транспортируемой среды и составляет 500 мм.
Монтаж с помощью клипс
Крепление труб к стене следует начинать с разметки. Важно нанести ровную линию, используя строительный уровень. С учетом типа системы коммуникаций и температуры транспортируемой среды определяют шаг, с которым будет производиться крепление, для пластиковых труб разных типов (ПВХ, полиэтилен и т. д.) значения данного параметра одинаковые.
На следующем этапе монтажа выполняется сверление стены. Размер отверстия может отличаться от диаметра самореза, что зависит от материала, из которого изготовлена несущая перегородка. В большинстве случаев делают отверстия на 1 мм меньше размера крепежного элемента. Затем устанавливают клипсы, зажимают до упора саморезы, что позволит обеспечить более высокую надежность. На последнем этапе с помощью клипс производится фиксация трубопровода.
