Как выполняется монтаж чугунных канализационных труб?

Если планируется монтаж чугунных канализационных труб, нужно учесть конфигурацию помещения, в котором будет производиться установка. Это необходимо в случае, когда требуется сделать ремонт с перестановкой сантехнических приборов, например, вместо ванной устанавливается душевая кабина или наоборот. Может потребоваться добавление колен, увеличение длины трубопровода. Начинать нужно с подготовки помещения. Определяют наиболее подходящий вид соединения и способ установки коммуникаций. Монтаж чугунных труб выполняется после того, как будут выбраны фитинги.

Подготовительные работы

Изделия проверяются на наличие дефектов. Оцениваются внешние характеристики: на трубах не должно быть вмятин, трещин, бугров и пятен. Рекомендуется применять коммуникации, характеризующиеся ровной поверхностью стенок. Можно слегка постучать по изделиям. В разных местах звук должен быть одинаковым. Оценивают и состояние среза. Его структура должна быть однородной, мелкозернистой.

Если планируется менять чугунные трубы, сначала необходимо демонтировать старые коммуникации. С этой целью подготавливают молоток (для горизонтально ориентированных изделий), болгарку. Распил стояка производится только с помощью шлифовальной машинки. Применять молоток при этом не рекомендуется, т. к. отдельные части могут попасть в просвет трубы, что приведет к трудноудалимому засору. Перед установкой коммуникаций необходимо перекрыть водопроводный стояк. В случае когда меняется соединение унитаза, на протяжении некоторого времени не следует пользоваться сливом.

Разновидности монтажа

Трубопровод может располагаться вертикально или горизонтально. Выбор способа установки коммуникаций определяется целевым назначением подключаемого сантехнического прибора и задачами, которые необходимо решать посредством этих труб. С целью повышения надежности фиксации конструкции используются специальные крепежные элементы. В каждом из случаев они разные.

Вертикальный

Высота помещений существенная от 2,5 м. Чтобы труба не «гуляла» в отверстии перекрытия, используют стальные хомуты. Их рекомендуется устанавливать под стыковым соединением (под раструбом). Хомут надежно удерживает трубопровод, т. к. полностью охватывает его по диаметру. Крепежные элементы фиксируются на стене. Их устанавливают с некоторым шагом.

Горизонтальный

Принцип поддержки трубы в данном случае сходен с ранее рассмотренным. При этом крепежные элементы располагают с равным шагом. Хомуты в данном случае не обеспечивают нужного результата, рекомендуется применять подвесные крюки, скобы, консоли. Все элементы крепления должны быть выполнены из металла, чаще используются стальные изделия. Они отличаются прочностью, эксплуатируются на протяжении длительного периода.

Виды соединения

Существует несколько способов стыковки. Благодаря широкому выбору вариантов появляется возможность подобрать наиболее подходящий метод с учетом условий эксплуатации трубопровода. Обзор видов соединений:

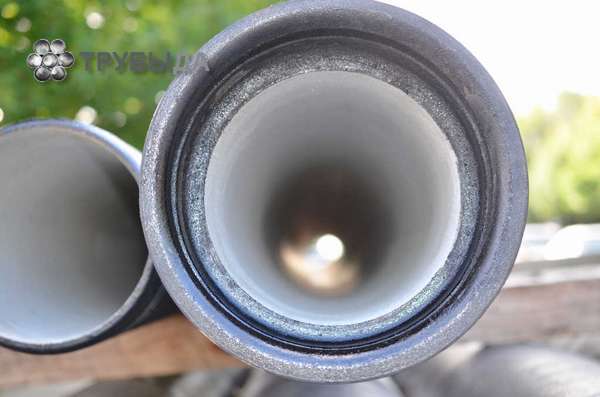

1. Раструб. Коммуникации в данном случае имеют расширение с одной стороны. Оно напоминает манжету. В раструб устанавливается резиновая прокладка. Затем в это расширение заводится труба. В результате надежное, прочное соединение. Однако его качество определяется характеристиками прокладки. Если резина деформируется или теряет свойства, что часто происходит при длительной эксплуатации, то образуется течь. Устранить ее можно, заменив прокладку.
2. Метод герметизации. В данном случае используются коммуникации с раструбом, однако прокладка не устанавливается на участке стыка. Щели заполняются паклей, после чего цементируются.
3. Безраструбное соединение. При этом используется переходник в виде муфты. В это изделие с двух сторон устанавливаются коммуникации. Затем на данном участке производится стяжка элементов трубопровода посредством металлических хомутов.
4. Пластмассовая стыковка. Стыковка по такому принципу выполняется в случае, когда необходимо соединить участки чугунного и пластикового трубопровода. Для этого используют специальные переходники, герметик.

Что не стоит делать при монтаже?

Во время работы с чугунными трубами не рекомендуется прибегать к следующим приемам:

• использование газовой горелки при демонтаже;
• применение сварочного аппарата для соединения участков трубопровода;
• зачистка поверхности коммуникаций.

Меры безопасности

При монтаже чугунного трубопровода необходимо осторожно обращаться с такими изделиями. Чугун отличается надежностью и прочностью при эксплуатации, но это хрупкий материал, что проявляется при транспортировке и монтаже. Во время резки могут отколоться небольшие части метала. При попадании в трубопровод они способствуют уменьшению просвета. Кроме того, осколки могут попасть в лицо, травмировать органы зрения. По этой причине рекомендуется надевать защитный экран или очки на время работы с чугунными коммуникациями.

Если резка труб выполняется в помещении с установленными сантехническими приборами и мебелью, необходимо сохранить их целостность. Для этого перед началом демонтажа следует накрыть все предметы плотной тканью.

Чугунные фитинги

Элементы производятся из кованого чугуна. Фитинги из этого металла могут применяться только для соединения чугунных коммуникаций. Для стальных изделий они не подходят. Существует несколько видов:

• резьбовые;
• компрессионные;
• пресс-фитинги.

Для повышения надежности такие изделия покрываются цинком. По способу соединения резьбовые элементы делятся на 3 группы:

• с внутренней резьбой;
• наружной резьбой;
• наружно-внутренней резьбой.

При сборке трубопровода используются разные фасонные элементы, отличные по форме и конфигурации:

• ревизия применяется с целью устранения засора, с помощью такого элемента выполняется профилактическая прочистка системы;
• муфта позволяет произвести стыковку труб одинакового диаметра;
• крестовина применяется для изменения направления трубопровода, создания нескольких направлений;
• переходы используются при подключении коммуникаций разного диаметра;
• тройник позволяет объединить трубопроводы в трех направлениях или выполнить разводку;
• отступ используется в случаях, когда необходимо незначительно изменить направление трубопровода;
• колено элемент с двумя выходами, расположенными под углом 90°;
• отвод напоминает колено, однако угол поворота выходных отверстий друг относительно друга намного меньше (45° и менее).

Способы зачеканки канализационных труб

В данном случае используется цементная смесь, пакля. С помощью этих материалов можно зачеканить щели в раструбном соединении, когда не применяется резиновая прокладка. Такой способ считается наиболее надежным, что обусловлено использованием цементного раствора. Технология зачеканки реализуется поэтапно:

• сначала выполняется соединение двух труб, причем размер щели не должен быть меньше 3 мм, иначе данный метод будет сложно реализовать;
• паклю забивают в неплотность между трубами посредством узкого шпателя, отвертки, чеканки, глубина заполнения щели 2/3 длины раструба;
• оставшаяся часть чугунного расширения трубы уплотняется посредством цементного раствора.

Для большей надежности следует применять цемент марки М300, М400. Чем лучше характеристики материала, тем меньше риск образования протечки в будущем.

Использование цементного раствора

Чтобы соединение чугунных труб служило долго, нужно правильно приготовить смесь. Рекомендуемое соотношение цемента и воды 9:1. Смесью заполняют оставшуюся свободную часть раструба. Учитывая, что раствор достаточно густой, для уплотнения при заполнении металлической манжеты следует применять чеканку и молоток. Эти действия продолжают до момента, пока инструмент не будет отскакивать от раствора. Чтобы улучшить свойства цемента, шовное соединение закрывают влажной материей.

Важно прочно зафиксировать трубопровод во время выполнения работ, пока раствор полностью не застынет. Использовать его в течение следующих 2-3 дней нельзя, т. к. это может повлиять на качество соединения. В слое цемента появляются трещины, если в процессе высыхания трубопровод деформируется.

Использование асбоцемента

Добавление в раствор асбеста способствует дополнительному упрочнению. В чистом виде этот материал недостаточно надежный. Рекомендуемое соотношение цемента и асбеста 2:1. Принцип соединения труб с помощью этого раствора ничем не отличается от ранее рассмотренного случая, когда применяется чистый цемент. Для приготовления асбоцемента берется такое же количество воды. В результате должна получиться густая смесь.
