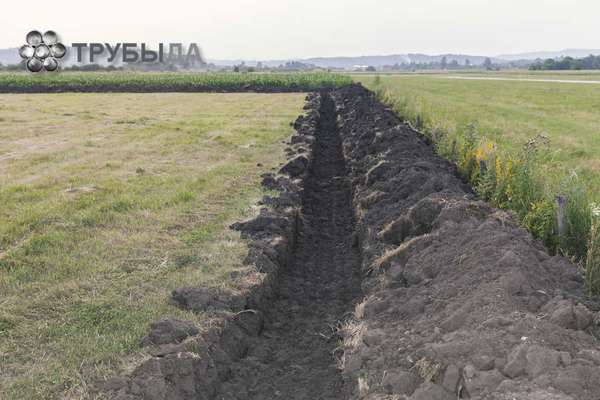

Траншея под водопровод сложное инженерное сооружение, которое обустраивают в соответствии со строительными нормативами. От правильности прокладки зависит срок эксплуатации магистрали и ее способность исправно функционировать в различных погодных условиях. Вырыть канаву можно самостоятельно без привлечения специалистов. Для того чтобы сделать это качественно, нужно ознакомиться с некоторыми нюансами, присущими этапу подготовки и непосредственному проведению данного процесса.
Расчет и планировка
Основной параметр, который определяет особенности предстоящего строительства, глубина заложения магистрали. На данный показатель влияет несколько факторов, каждый из которых необходимо учитывать.
Перед тем как прокопать траншею под водопровод, необходимо рассчитать такие данные:
- длина трассы;
- количество поворотов и их конфигурацию;
- необходимость установки вентилей и ревизионных колодцев;
- конфигурацию канавы для труб водоснабжения водопровода;
- место расположения источника воды и накопительной емкости;
- тип и количество утеплителя;
- необходимость монтажа системы обогрева коммуникаций;
- структуру строительных материалов и смесей, используемых для подсыпки и засыпки;
- потребность в инструментах и оборудовании.
После окончания расчетов составляется подробная схема. На ее основании проводятся геодезические изыскания и последующая закупка необходимого имущества.
От чего зависит глубина и ширина заложения водопровода
Магистрали для транспортировки жидкостей строятся под наклоном. Это необходимо для того, чтобы предотвратить застойные явления и получить свободный доступ к каналам для проведения осмотра, обслуживания и ремонта. Существует ряд критериев, непосредственно влияющих на форму канавы под прокладку трубопровода.
Глубина траншеи под водопровод зависит от таких особенностей участка:
- кольцевая степень жесткости трубопровода;
- точка промерзания грунта в самые холодные зимы;
- глубина залегания и максимальный уровень подъема грунтовых вод;
- уровень точки входа магистрали в помещение.
Влияние на глубину трассы оказывает и рельеф местности. Наличие склонов увеличивает или уменьшает показатель. Чтобы максимально снизить риск промерзания водопровода в холодное время года, его закладывают как можно глубже. В зависимости от климатической зоны, канаву отрывают на 150-250 см.
Ширина траншеи при прокладке определяется типом почвы на участке и величиной ее сезонных подвижек. В зависимости от полученных данных, делается выбор в пользу обустройства прямоугольной, трапециевидной или комбинированной формы сечения.
Как копать траншею под водопровод
Прокладывая водопровод своими руками, соблюдайте меры предосторожности. В первую очередь убедитесь, что по участку не проходят коммуникации общего пользования. Повреждение газопровода или силового кабеля не только опасно для жизни, но и чревато материальными издержками. Такие участки обходят, делая повороты трассы.
Существуют нормы обустройства траншей без крепления отвесных стенок.
Глубина выемки не должна превышать:
- в насыпных, песчаных и гравелистых грунтах 1 м;
- супесных и суглинистых грунтах 1,25 м;
- глинистых грунтах 1,5 м.
Если необходимо вырыть канаву большей глубины, то придется обустраивать горизонтальное или вертикальное крепление.
Следующий пункт равномерность уклона дна. Рекомендуется не допускать создания участков с нулевым или отрицательным уклоном. В них образуются воздушные пробки, затрудняющие эксплуатацию водопровода.
Выбор приспособления для прокладки трасса определяется физическим состоянием и финансовыми возможностями владельцев земельного надела, его рельефом, наличием деревьев и строений.
Какая техника используется при копке траншеи
Канаву глубиной до 100 см и протяженностью не более 25 м можно отрыть вручную, пользуясь киркой, штыковой и совковой лопатой. Если в хозяйстве есть культиватор, его можно использовать для рыхления грунта с последующим удалением вручную или по конвейеру.
Аренда экскаватора для рытья траншеи позволит ускорить работу и избавиться от тяжелого изматывающего труда, но на это потребуется потратить немалую сумму. Если нужно вырыть канаву глубиной до 150 см, то лучше арендовать малолитражную спецтехнику, перевозимую в кузове Газели.
При необходимости быстрого обустройства траншей большой глубины и протяженности целесообразно нанять тяжелую землеройную машину. Установленное на ней оборудование делает траншею с ровными стенками и заданным уклоном.
Конструкции креплений
Выбор типа крепления стенок котлована определяется такими критериями:
- характером и состоянием почвы;
- глубиной и шириной траншеи;
- близостью к трассам подземных и надземных сооружений;
- возможной вибрацией от динамической нагрузки и способом производства земляных работ.
Учитывайте, что свойства грунта меняются в зависимости от его температуры и влажности.
Для обустройства крепления понадобятся:
- доски;
- брус;
- толстая проволока;
- гвозди.
Материал выбирают сухой и качественный, так как конструкция будет испытывать сильное давление. Кроме этого, ее необходимо собирать так, чтобы последующий демонтаж перед засыпкой не вызвал затруднений и незапланированной потери рабочего времени. Своевременное и правильное раскрепление стенок трассы важный фактор, обеспечивающий предотвращение аварийных ситуаций.
Вертикальное крепление
Данная технология применяется в тех случаях, когда глубокая траншея прокладывается в слабых и сыпучих грунтах или в непосредственной близости с инженерными сооружениями.
Система вертикального крепления состоит из таких деталей:
- бобышки;
- доски 50 мм;
- распорки;
- накладки;
- гвозди.
Все сооружение собирается заранее и устанавливается на трассировке еще перед началом копания. Оно представляет собой жесткую конструкцию из деревянных досок, скрепленных между собой поперечными распорками. По мере отрывки котлована каркас оседает вниз, образовавшиеся пустоты заполняются осыпающимся грунтом. Средняя высота секций составляет 120 см, длина до 300 см. Крепление состоит из одного или нескольких ярусов.
Горизонтальное крепление траншеи вразбежку
Когда проводится копка траншеи под водопровод, способ горизонтального крепления применяется при работе с грунтом средней плотности, с тенденцией к осыпанию.
Горизонтальное крепление вразбежку состоит из:
- горизонтальных досок;
- прозора;
- вертикальных стояков;
- поперечных распорок.
Сооружение внутри канавы собирается из готовых щитов. После установки на дно между ними вставляются распорки. Верхние части щита должны быть выше уровня грунта на 20 см, чтобы предотвратить попадание в канаву земли и камней.
Засыпка траншей
Перед засыпкой грунта котлован очищается от снега и попавшего в него мусора. Нижняя часть канавы на высоту 40-50 см заполняется талой землей независимо от времени года. Сразу проводится трамбовка. При прокладке трассы вне автомобильных дорог допускается использование не более 15 % мерзлого грунта.
Загрузка земли проводится так, чтобы исключить попадание на трубы камней и других твердых предметов. При загрузке почвы в глубокие объекты трубопровод закрывается досками, которые потом достаются. Грунт распределяется равномерно по обе стороны от трубы, чтобы не допустить ее искривления. Окончательная трамбовка может проводиться тяжелой техникой с использованием отвала, ковша, гусениц и колес.
