Муфта компрессионная представляет собой разновидность фитингов, при помощи которых осуществляют быстрое соединение труб с одинаковым диаметром или переход с одного сечения на другое. Материалом изготовления могут быть металл и пластик. Элементы используются в системах питьевого и технического водоснабжения, при организации полива, в канализационных магистралях, смонтированных из металлических или ПВХ-деталей.
Что собой представляет и для чего она нужна
Компрессионная муфта состоит из цанги (корпуса) с резьбой по обеим сторонам, упорных и уплотнительных колец, наружных обжимных гаек. Для соединения с этим типом фитинга на ровно отрезанный конец трубы надевают гайку и уплотнительное кольцо. Затем вставляют в цанги до упорного кольца. Остается только закрутить гайку, прижав таким образом кольца друг к другу, обеспечивая надежную герметизацию стыка.
Соединение посредством компрессионных муфт быстрого монтажа используется в системах водоснабжения холодного типа, отопления, канализации, в быту, на промышленных объектах, коммунальных предприятиях, для стыковки концов гофр и труб, служащих изоляцией для связных и электрических кабелей.

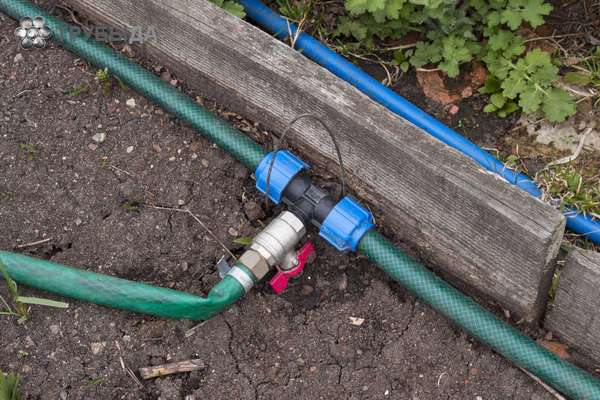

Широкое применение эти изделия получили благодаря надежности и простоте монтажа. Для установки не требуется особых навыков, специального оборудования и инструментов. Соединение получается разъемным, что востребовано в мобильных оросительных и поливочных системах.
Большой выбор сечений и форм позволяет не только обеспечить прямую стыковку, но и перейти с диаметра на диаметр, осуществить поворот или ответвление магистрали.
Виды муфт
Муфта компрессионная соединительная представлена на рынке широким ассортиментом моделей из разных материалов. В первую очередь они классифицируются по конструктивным особенностям:
- прямые;
- угловые;
- тройные;
- крестовые.
Затем разделение происходит на группы по типу соединений:
- с цангами одинакового диаметра;
- с разным сечением на концах;
- для стыковки металлических и пластиковых труб;
- для соединения трех и четырех труб.
В зависимости от функциональных характеристик муфты бывают:
- соединительные;
- переходные с разных диаметров;
- переходные с разного вида труб;
- для монтажа сантехнической арматуры;
- глухие.
К этой же группе многие относят тройники и крестовины, которые являются разновидностью соединительных фитингов.
Главная отличительная особенность компрессионных муфт от аналогичных изделий способ крепления. Установка не требует сварных этапов процесса монтажа, в результате чего стыковку можно в любое время рассоединить. Такие модели стали спасением при монтаже магистралей из труб, на которых невозможно нарезать резьбу или сварить концы.
Из каких материалов изготавливают
Для изготовления этой разновидности фитингов используют такие материалы:
- никелированная сталь;
- латунь;
- бронза;
- чугун;
- пластик.
Чугунные изделия сегодня встретить практически невозможно. Модели из стали, бронзы и латуни отличаются высокими эксплуатационными свойствами и привлекательным внешним видом (небольшой размер, блестящая поверхность).
Компрессионные муфты для ПНД-труб (полиэтилена низкого давления) и полипропилена изготавливают из пластика с медными уплотнительными кольцами. Они существенно превышают по размерам металлические фитинги, однако ничуть не уступают им по надежности и герметичности.
Преимущества и недостатки
Компрессионного типа муфты обладают множеством преимуществ, по сравнению с изделиями сварного, фланцевого и резьбового типа:
- Высокая скорость и простота осуществления монтажа. Установка подвластна исполнителю без навыков сантехнического дела. Нет необходимости в применении дорогостоящего и сложного инструмента. Для работы потребуется только разводной или гаечный ключ нужного размера.
- Надежность и долговечность соединений. Такой узел не нужно проверять. Он способен прослужить около 20 лет.
- Стыки обладают высокой герметичностью без использования дополнительных уплотнительных деталей. Все предусмотрено конструкцией фитинга.
- Используемые для изготовления материалы полностью экологичны. Их можно смело устанавливать на системы подачи питьевой воды.
- Мобильность соединений позволяет провести сборку-разборку стыков при необходимости (для изделий из пластика количество операций равно 10). Для качественной герметизации достаточно только заменить уплотнительные резинки.
- Широкий ассортимент типов, размеров и форм дает возможность легко собрать магистраль любой сложности.
Наряду с плюсами, есть у таких конструкций и недостатки:
- Использование возможно только в системах с давлением не более 1,6 Мпа, что соответствует характеристикам бытовых водопроводов.
- Невозможность установки в промышленной сфере ввиду максимального размера 11 см. Этого часто недостаточно для больших магистралей.
- Пластиковые компрессионные муфты для полиэтиленовых труб нельзя прокладывать в местах с постоянным воздействием ультрафиолетовых лучей: на открытом воздухе и в теплицах. В обратном случае срок службы сокращается до 3-х лет.
- Низкая теплоустойчивость не позволяет осуществлять соединение такими изделиями магистралей горячего водоснабжения.
Технология монтажа
Установка компрессионной муфты проста, и ее легко осуществить своими руками. Для этого понадобится сам фитинг, трубы, на которые будет производиться установка, и простые инструменты, такие как гаечные ключи и любое подходящее для разрезания оборудование (вид зависит от используемых труб).
Процесс монтажа выглядит так:
- Край трубы отрезается строго перпендикулярно. Внутренние и внешние края зачищают от заусениц.
- На подготовленный конец надевают обжимную гайку. Вслед за ней идет уплотнительное кольцо.
- На следующем этапе выбирают один из двух способов. Можно вставить край трубы в цангу, притянуть уплотнительное кольцо до ее края и закрутить гайку. Или для обеспечения положительного результата в случае отсутствия опыта следует достать из цанги упорное кольцо и резиновый уплотнитель, надеть все элементы на трубу, центрируя и выравнивая их. Затем конец вставить в корпус муфты, поочередно прижимая к его краю комплектующие. Только потом следует наживляют гайку.
- Завершается соединение компрессионной муфты затягиванием обжимной гайки одним гаечным ключом, придерживая цангу другим.
На последнем этапе не следует применять силу. Достаточно плавно прокрутить обжимной элемент для обеспечения надежной фиксации и полной герметичности. Большие усилия могут привести к разлому уплотнительного кольца и самой гайки. Заменить их не получится, та как компрессионные муфты продаются только в комплекте.
