Как выбрать греющий кабель для канализационных труб: устройство и монтаж

Греющий кабель для канализационных труб используют в тех случаях, когда магистраль невозможно опустить ниже точки промерзания грунта или это связано с большими материальными затратами. Применение этого электрического устройства требует финансовых вложений, но они сопоставимы с расходами на прокладку глубокой и длиной траншеи. Если уложить греющий кабель для канализации внутри трубы, то ее можно прокладывать по поверхности без проведения заглубления. Рассмотрим правила выбора и монтажа данных приспособлений.

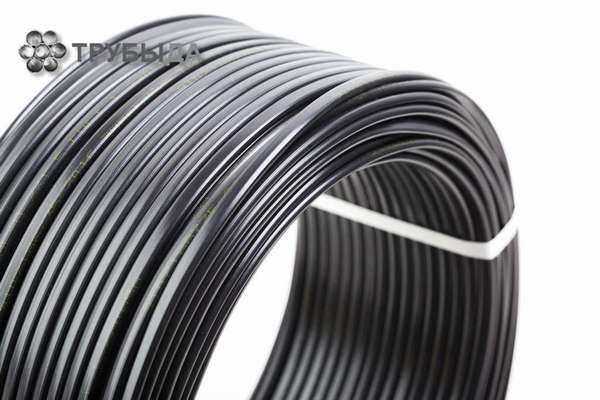

Как работает кабель

Технология прогрева системы отвода стоков основана на сопротивлении некоторых материалов при прохождении через них электрического тока. Чем выше этот показатель, тем больше выделяется тепла. Подобный принцип применяется в изготовлении радиаторов отопления и электрических ламп накаливания. Нагревательный кабель имеет сложное устройство, благодаря чему тепло распространяется равномерно по всей магистрали. При этом изделие полностью безопасное благодаря наличию надежной изоляции.

Производители изготавливают данные приспособления с разными возможностями регулировки и параметрами мощности.

Кабель для обогрева канализационной трубы выпускаются в нескольких модификациях.

Резистивный представляет собой нагревательный элемент (провод), заключенный внутри материалов, защищающих его от влаги и механических повреждений. Особенностью изделия является постепенное снижение температуры провода по мере удаления от источника питания (розетки). Резистивные кабели имеют постоянные параметры мощности и не реагируют на изменение температуры окружающей среды. Для предотвращения их перегрева необходимо устанавливать терморегуляторы и датчики.

Состоят изделия резистивного типа из таких элементов:

• нагревательный провод;
• внутренняя полимерная изоляция, хорошо проводящая тепло;
• защитный экран из медной фольги;
• внешняя изоляция из гибкого пластика;
• вилка и кабель для подключения к сети 220 В.

Резистивные обогреватели имеют доступную стоимость. Их приобретают и устанавливают там, где есть возможность отключения подогрева при изменении погодных условий.

Саморегулирующийся его особенностью является способность изменять мощность при повышении или снижении температуры внешней среды. Это происходит благодаря размещению внутри изделия саморегулирующей матрицы из полупроводниковых материалов.

Устройство саморегулирующегося прибора:

• греющая пара проводов;
• матрица из полупроводников;
• внутренняя изоляция;
• армирующая оплетка;
• внешняя полимерная изоляция.

Разновидностью этого кабеля является зональная модель. Его можно настраивать на работу только в тех зонах, которые нуждаются в защите от холода. Куски провода можно чередовать с силовым кабелем в соответствии с особенностями трубопровода.

Какой выбрать и как рассчитать

В зависимости от конструкции канализации нагревательные элементы размещают снаружи или укладывают внутрь. Выбор делается исходя из типа грунта, глубины прохождения магистрали и температуры окружающей среды. Рассмотрим, на что обратить внимание при планировании системы обогрева сточного трубопровода.

Внешняя прокладка данный метод используется на этапе монтажа трассы большой протяженности с запорными устройствами и ревизионными колодцами. Поверх укладывается утеплитель для предотвращения потерь тепла трубами.

Используются такие способы размещения нагревательных элементов:

1. Одна линия, проложенная снизу магистрали. Выбираются изделия, обладающие мощностью от 20 Вт на 1 м и больше.
2. Насколько линий, расположенных на одинаковом расстоянии друг от друга. Подобная конструкция позволяет поддерживать одинаковую температуру на всей площади трубы.
3. Спираль. Является оптимальной альтернативой параллельной прокладке. Быстро монтируется и обеспечивает равномерный прогрев.
4. Волнистая линия. Устанавливается в нижней части системы стоков или сверху и снизу. Предотвращает застывание стекающей жидкости и замерзание конденсата.

Краны и вентили оборачиваются так, чтобы обеспечивался их прогрев по всему объему.

Внутренний обогрев канализационных труб кабелем используется в системах небольшой протяженности с диаметром не меньше 63 мм. Такой вариант позволяет передать тепло непосредственно на стоки, сокращая до минимума потери. Подобное решение применяется в тех случаях, когда необходимо обогреть систему стоков без проведения земляных работ и демонтажа магистрали.

Перед помещением нагревателя в канал проводится затягивание в него вытяжного троса и врезка переходника. Фиксация кабеля осуществляется с помощью специальной муфты. Эта деталь прочно зажимает провод и предотвращает просачивание из канализации неприятного запаха. При выборе внутреннего обогрева следует учесть, что из-за этого снижается пропускная способность канала, возрастает риск возникновения засоров.

При проведении расчетов для закупки материала следует руководствоваться такими критериями относительно температурного режима его эксплуатации:

• до -10ºС 8-12 Вт/м;
• до -30ºС 13-25 Вт/м;
• -50ºС и ниже 26-60 Вт/м.

Независимо от способа укладки следует приобретать материал в количестве на 10% больше от расчетного. На каждый запорный прибор требуется отдельное измерение. Его результат добавляется к общей длине магистрали.

Как провести монтажные работы

Для того чтобы провести обустройство электрического обогрева канализационной системы своими руками, потребуются такие инструменты и приспособления:

• греющий кабель для труб водоснабжения и канализации;
• рулетка;
• щипцы;
• канцелярский нож;
• маркер;
• ножницы;
• двухсторонний скотч на основе алюминиевой фольги.

Работа проводится в такой последовательности:

1. Оборачивание трубы специальным скотчем.
2. Нанесение разметки. Проводятся линии прокладки провода, отмечаются места его крепления.
3. Наложение нагревателя на магистраль в соответствии с разметкой.
4. Фиксация устройства лентами из алюминиевой фольги.
5. Оборачивание магистрали изоляционным материалом.

Если прокладывается греющий кабель в канализационной трубе, то необходима предварительная установка тройника. Уже в нем закрепляется зажимная муфта. При прокладке на прямых участках допускается проталкивание провода без дополнительных приспособлений. Его срез должен быть хорошо заизолирован.

В случае возникновения затруднений используется трос или телескопическая рукоятка. С их помощью устройство затягивается в трубу с той стороны, где это сделать удобнее. Можно привязать к нагревателю теннисный мячик и смыть его сильным напором воды. При прокладке кабеля не допускается его перекручивание и изгибание больше минимального радиуса, указанного производителем.
