При установке дополнительной раковины или перепланировке бытовых помещений возникает необходимость изменения трассировки системы канализации. В некоторых случаях будет достаточно организовать 1 вспомогательную врезку или несколько. Если в доме проложена фановая система, выполненная из современных материалов, то такие работы труда не составят.
Во многих домах советской постройки канализация сделана из чугунных труб разного диаметра. В этом случае производство работ потребует не только умения обращения со слесарным инструментом, но и знания основ сантехнического ремесла.
Подготовительный этап и необходимые инструменты
Перед тем как сделать врезку, необходимо выполнить ряд подготовительных работ. В многоквартирных домах канализационные трубы проходят в технологических шахтах. Чтобы добраться до них, необходимо разобрать часть кладки стены и подготовить место для проведения работ. Чем лучше будет выполнен этот этап, тем легче будет работать. Для обустройства врезки потребуются следующие инструменты и материалы:
- болгарка с отрезным кругом по металлу;
- набор слесарного инструмента;
- перфоратор или дрель;
- фитинги, тройники, отводы, адаптеры;
- герметизирующие мастики, хомуты.
Перед началом работ необходимо подготовить чертеж (схему) монтируемого участка с указанием точных размеров. Любые неточности, допущенные при монтаже, могут привести к тому, что объем выполняемых операций может увеличиться. В многоэтажных домах будет нелишним оповестить соседей о проводимых работах и попросить в этот период не пользоваться канализацией.
Как выполнить врезку в чугунную трубу?
Врезка в канализационную трубу может быть выполнена несколькими способами. Это зависит от размера труб. Чаще всего применяются изделия с внутренним диаметром 100 мм и толщиной стенки от 7,5 до 9 мм. Чтобы врезать трубу меньшего диаметра в больший, особых навыков не требуется и такая работа труда не составит, особенно на горизонтальном участке.
Если же необходимо установить тройник или соединить изделия, выполненные из разных материалов, то монтаж может вызвать некоторые трудности. Перед тем как врезаться в канализационную чугунную трубу, необходимо точно рассчитать место врезки. Оно не должно мешать движению основного потока и приводить к сужению проходного сечения. На горизонтальном отрезке системы возможна установка патрубка вертикально или под углом 45°.
В связи с тем, что пластиковые и чугунные трубы изготавливаются по разным ТУ, их наружные диаметры отличаются друг от друга. Для того чтобы состыковать такие изделия, чаще всего применяют резино-металлические соединительные муфты типа UR-12. В этом случае герметичность достигается с помощью резинового уплотнительного кольца, которое выдавливается в момент стяжки конструкции. При этом данное устройство обеспечивает плотность соединения при отклонении от оси на 8°. Применение соединительной муфты гарантирует герметичность при температуре стоков до +70°С.
Врезка с помощью тройника
Установка такого устройства возможна как на транзитном стояке, так и в уже имеющийся отвод. В этом случае тройник будет использоваться в качестве дополнительного элемента разводки системы внутри помещения. Первый вариант предполагает вырезку части стояка и замены его на необходимый узел. Эту операцию можно выполнить с использованием пластиковых или чугунных фасонных частей. Чаще всего используют ПВХ изделия Это намного облегчает сборку и монтаж тройника.
Устанавливаемый узел собирается отдельно в помещении. Кроме тройника, специалисты рекомендуют использовать компенсатор. Он выберет все неточности в разметке места врезки и облегчит монтаж. Перед тем как вырезать необходимый участок трубы 110 мм, будет нелишним закрепить транзитный стояк крепежными хомутами для его неподвижной фиксации. Устанавливается крепеж ниже и выше вырезаемой части. При этом надо не забыть сделать допуск на установку и перемещение компенсатора (переходника).

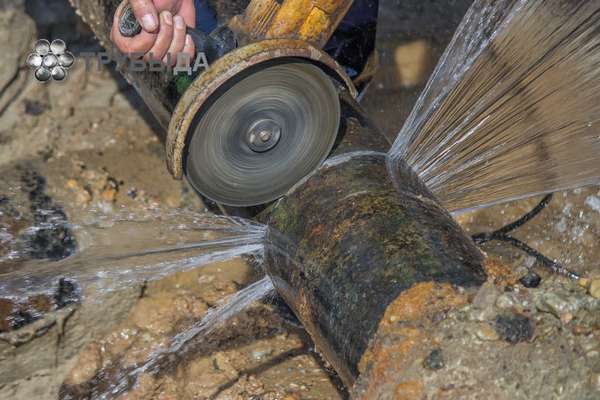

Вырезают трубу болгаркой. Если сделать круговой рез нет возможности, то его завершают при помощи ножовки по металлу. Пытаться сделать это с помощью молотка и зубила специалисты не рекомендуют, т.к. может разрушиться нужная часть стояка. Наружные стенки под посадку зачищаются металлической щеткой или скребком, а заусеницы убираются напильником. Перед установкой фасонных частей посадочные места нужно промазать герметиком и проверить установку резиновых уплотнительных колец.
Первым устанавливается компенсатор и сдвигается вверх для удобства установки тройника. После его монтажа перемещают ранее установленную часть и закрепляют ее в раструбе. Для того чтобы убрать неприятные запахи, патрубок закрывают заглушкой.
Установку тройника внутри помещения сделать проще. Основная сложность состоит в расчеканке старого ввода. Для монтажа применяют фасонные части, изготовленные из ПВХ. В качестве герметика лучше использовать мастики и пасты на основе битума.
Врезка с помощью накладки
Такая операция проводится без удаления сегмента стояка. Для этого необходимо точно определить точку врезки, просверлить или
вырезать отверстие и установить адаптер с отводом нужного размера. Монтаж накладки можно проводить на трубах разного диаметра. От их величины будет зависеть размер изготавливаемого отверстия, которое не должно быть больше половины диаметра трубы.
Накладку можно приобрести в магазине или изготовить своими руками. Для этого берут фасонную часть с отводом необходимого
размера и вырезают его, оставляя часть стенки изделия. Это необходимо для герметизации места установки. Для обеспечения достаточной плотности трубу зачищают, убирают заусеницы и дефекты отливки. Место установки накладки смазывают герметиком. Фиксируется устройство при помощи хомутов. Излишки пасты удаляют.
Адаптер промышленного изготовления устанавливается точно так же, только крепится он при помощи болтов. Герметичность участка обеспечивается резиновыми уплотнительными кольцами. Врезку с использованием сварки на чугунных трубах не проводят, так как невозможно достичь требуемой герметичности.
Сверление чугунной трубы
Просверлить отверстие нужного диаметра в чугунной канализационной трубе не всегда возможно. Это связано с диаметром имеющихся сверл. Размер патрона дрели редко превышает 10-12 мм. Чтобы сделать отверстие диаметром более 10 мм, его перфорируют по кругу и вырезают при помощи ножовочного полотна.
Эта работа требует осторожности и терпения. Для облегчения сверления необходимо снять верхний закаленный слой металла. Работы выполняют низкооборотной дрелью. Отверстия делают в несколько приемов, используя сверла от меньшего диаметра к большему. Угол заточки режущей кромки должен быть в пределах 110-115°. Периодически сверло необходимо охлаждать, лучше в машинном масле. При сверлении отверстия нужно прикладывать минимальное усилие на дрель.
Изготавливают трубы и фасонные части из серого чугуна. Если же попались изделия из белого, то они не поддаются обработке в домашних условиях, однако их срок службы несоизмеримо выше.
Особенности безопасности при выполнение работ
Монтажные работы тесно связаны с выполнением техники безопасности. Соблюдение правил позволит избежать получения травм и поломок оборудования. Так как при работе с канализацией появляется масса неприятных запахов, необходимо обеспечить место монтажа хорошей вентиляцией. Работа с электроинструментом на мокром оборудовании требует особого внимания и применения средств защиты от поражения электрическим током.
Чтобы инструмент или демонтируемые детали не упали в шахту, их необходимо закрепить, а после проведения вырезки убрать из зоны монтажа. При работе с электрорежущим инструментом обязательно применять защитную маску или очки. Работы следует проводить только в перчатках. Это защитит руки от повреждений и внесения инфекции.
Выполнение самых простых правил снизит риск травмирования и повысит качество выполнения работ.
