Как установить двухтрубную систему отопления

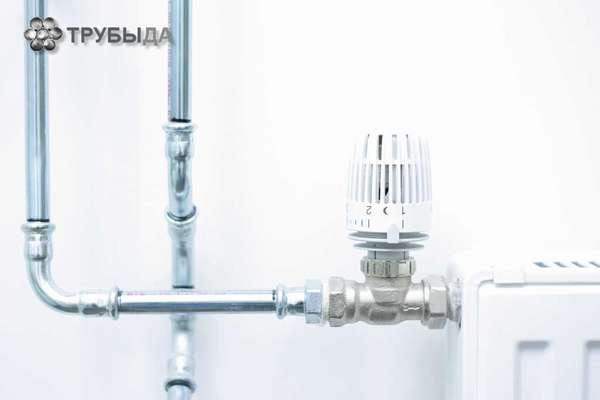

Двухтрубные системы отопления состоят из нескольких контуров. По одному горячая жидкость подается к батареям, по другому холодная возвращается назад в котел.

Виды

В зависимости от типа расширительного бака различают системы отопления закрытого и открытого типа. В открытых бак расширения находится вверху, поэтому теплоноситель может испаряться. В контуре давление достаточно низкое.

В стандартной двухтрубной используют бак типа мембранного с движением теплоносителя под дополнительным давлением. Поскольку он закрытый, в качестве носителя тепла может использоваться любая жидкость на гликольной основе.

Существует 2 вида отопительных систем с 2 трубами:

  1. Двухтрубная горизонтальная система отопления. Она применяется в одноэтажных домах большого размера. Водопровод соединяют с радиаторами. Стояк для разводки желательно поместить в зоне коридора или подсобного помещения. Батареи для удаления воздушных пробок оборудуют краном Маевского.
  2. Вертикальная. Приборы отопления подключают к вертикальному стояку. Данный вид хорошо подходит для отопления, так как дает возможность соединить со стояком каждый этаж по отдельности. Неоспоримый плюс нет пробок воздуха.

В зависимости от разводки системы делятся на 2 типа:

  1. С разводкой внизу. Магистраль горячего теплового носителя находится в подвале или на цокольном этаже. Трубопровод с остывшей водой, возвращающейся в котел, размещают еще ниже. Системы с разводкой внизу необходимо оборудовать воздушной линией сверху, чтобы отводить излишки воздуха. Котел следует углубить для ускорения движения теплоносителя: приборы отопления нужно разместить выше него.
  2. С разводкой вверху. Трубопровод монтируют вверху. Расширительный бак располагают в высшей точке. В основном магистраль прокладывают по утепленному чердаку. Если в здании нет чердака, то эта схема не подходит.

Системы бывают попутного типа и тупикового. В последнем случае жидкость в контуре подачи течет в противоположную сторону от холодной. В остальных системах вода течет в одном направлении.

По виду циркуляции бывают схемы принудительного и естественного движения носителя тепла. В последнем варианте носитель течет из-за разности температур и наклона труб. Системы такого типа имеют сниженную скорость обогрева, однако не требуют дополнительных элементов. В случае принудительной циркуляции в систему включается насос, участвующий в движении носителя тепла.

Читайте также:  Сферы применения и монтаж асбестоцементных труб

Устройство и основные элементы

Схема двухтрубной системы отопления с нижней разводкой имеет замкнутый контур, состоящий из:

  • котла, подогревающего носитель;
  • предохранительного клапана;
  • труб для движения жидкости;
  • батарей, отапливающих помещение;
  • расширительного бака;
  • реактивов для очистки;
  • механизма, отводящего воздух;
  • циркуляционного насоса (в случае использования принудительной системы движения теплоносителя).

Разогретый жидкий носитель входит в батареи, количество которых рассчитывается исходя из размеров отапливаемого помещения. Жидкость через радиаторы нагревает воздух, остывает и течет в прибор для нагрева. В котле она снова нагревается до необходимой температуры и направляется в систему отопления.

Монтаж системы

Для монтажа двухтрубной системы отопления своими руками в частном доме понадобятся следующие инструменты:

  • газовый и разводной ключ;
  • сварочный аппарат;
  • уровень и отвес;
  • молоток;
  • шуруповерт;
  • дрель;
  • рулетка.

Проведение отопления с 2 трубами включает в себя следующее:

  1. Установка котла отопления. Он располагается в специально выделенном для него помещении. При естественной циркуляции котел ставят ниже труб и радиаторов.
  2. На чердаке в самом верху системы располагают расширительный бак и соединяют с котлом. Из боковой стенки бака выходит труба, соединяющая емкость с коллектором. В случае принудительной циркуляции коллектор можно установить в любом месте, при естественной только ниже бака расширения.
  3. В баке в самой высокой точке приваривают дополнительную трубу, служащую для отхода лишнего теплоносителя в канализацию.
  4. Затем выполняется разводка. Коллектор соединяют отдельно с каждой батареей трубой, по которой осуществляется движение воды. Это подающий контур.
  5. От радиатора прокладывают трубу, по которой теплоноситель, отдавший тепло, будет направляться в котел. Их объединяют в единую конструкцию и соединяют с котлом. Насос для циркуляции располагают в обратном контуре, чтобы не испортились резиновые прокладки от высокой температуры.
  6. Батарею оснащают краном Маевского для выпуска воздуха и запорными элементами для перекрытия поступления теплоносителя при необходимости.

На заключительном этапе выполняется проверка всех соединений на протечки.

Запуск

Перед началом работы нужно закрыть все краны на радиаторах. Наполнять систему теплоносителем следует не спеша, чтобы исключить гидроудар. Сначала заполняют нагревательный контур (до момента установки рабочего давления). Затем открывают кран впуска на первом радиаторе, стравливают скопившийся воздух, используя кран Маевского. Когда из крана начнет бежать вода без пузырьков воздуха, его закрывают, открывают кран выпуска батареи. Аналогичная процедура проводится с каждой батареей.

Если в радиаторах слышатся посторонние шумы или стуки, то желательно через некоторое время повторить процедуру запуска, когда воздух окажется вверху.
