Как самостоятельно изготовить конвектор для дымохода

Полая конструкция из металла, которая соединяется с патрубком котла или топливной печной камерой, называется дымоход-конвектор. Он предназначается для выведения наружу дыма и газов, образующихся в процессе горения топлива, и дополнительного отопления помещения. Обогревается комната, где находится агрегат, иногда дымоход проводится в соседнее помещение.

Виды конвекторов

Подвод чистого воздуха требуется для работы приточно-вытяжной вентиляции. Сила тяги выводит продукты сгорания за пределы строения, затягивает чистый воздух в канал дымохода. Функционирование дымоотвода зависит от температуры наружного воздуха и степени нагрева дыма, высоты трубы над кровлей и других условий. Оборудование для вывода угарных газов подразделяется на виды:

  • система для обогрева одного помещения дымоход-1;
  • устройство для отопления в соседних секторах дома дымоход-2.

Конвектор на дымоход-1 применяется для эффективного обогрева 1 комнаты. Установка используется в частных строениях, саунах и банях для альтернативной замены водяного отопления, электрических нагревателей. Стандартная высота находится в пределах от 70 до 100 мм.

2 коаксиальных патрубка предусмотрены в конструкции дымопровода-2. Они отходят от центрального канала и протягиваются через стеновые отверстия в соседние комнаты. Отводы обогревают воздух в качестве отопительных радиаторов. Берутся заводские изделия с диаметром внутреннего канала в диапазоне от 105 до 115 мм, наружный диаметр находится в пределах от 215 до 305 мм.

Конвектор модернизируют для улучшения теплового обмена между воздухом в помещении и трубой. Листы нержавейки привариваются к наружному корпусу, иногда их заменяют трубами диаметром от 30 до 50 мм. Нагретый воздух задерживается в карманах и эффективнее передает тепло.

Преимущества

Элемент работает в составе системы котельного или газового отопления в частных домах. Коаксиальная труба в конструкции предусматривает 2 трубы. Газы от печки или котла выводятся по внутреннему каналу. Наружный корпус защищает внутреннюю трубу и служит для передвижения свежего воздуха в обратном направлении. Нагревание становится эффективным из-за большой площади металлического кожуха.

Читайте также:  Какие фирмы занимаются производством канализационных труб

Дымоходы типа конвекторов устанавливаются с целью увеличения продуктивности печного или газового оборудования и экономии топлива. Проявляются положительные качества при работе элемента в отопительной системе по сравнению с преимуществами и недостатками настенных электрических конвекторов.

Положительные стороны:

  • коаксиальные трубы являются универсальными, т.к. подходят для работы с дровяными очагами, мощными газогенераторными и газовыми агрегатами;
  • продуктивность котлов повышается за счет вторичного применения нагретых газов от перегорания топлива;
  • система используется для подогрева воздуха в соседних комнатах при подключении дополнительных трубопроводов;
  • изделия отличаются долговечностью, благодаря прочному и надежному материалу кожуха и внутренней трубы;
  • элементы коаксиального дымопровода безопасны в плане возгорания, т. к. частично защищают прикасающиеся предметы от перегревания;
  • наружный корпус экранирует инфракрасные лучи и поглощает излишки энергии.

Строительные нормативы

Трубы допускается прокладывать в наружных стенах здания, но диаметр наружного кожуха не должен быть меньше толщины ограждения. Отклонение по вертикали разрешается не больше 30°, горизонтальное отклонение 1 м. Делается разделка в местах прохождения трубы через конструкцию перекрытия.

Нормы расстояний дымохода:

  • до несгораемых конструкций 5 см;
  • до трудносгораемых (оштукатуренных стен и потолка из дерева) 25 см;
  • до трудносгораемых, обитых листом асбеста и оцинковкой 10 см, если изоляция выступает за край канала на 15 см с обеих сторон.

Дымоход проверяется на плотность, если при устройстве применяется принцип самостоятельного изготовления. Отверстие окончания дымохода над кровлей закрывается. Если в примыкающих каналах или соседних комнатах скапливается дым, то дымопровод выполнен неплотно или не обособлен.

К дымовым каналам предъявляются требования:

  • плотность достаточная, чтобы не пропускать газы и дым;
  • диаметр совпадает с выходным патрубком отопительного агрегата;
  • при обустройстве применяются разрешенные материалы;
  • дымоходы обеспечивают требуемую силу тяги;
  • не должно быть засоров, закупорок внутри труб;
  • не устанавливаются в области ветрового подпора.
Читайте также:  Алюминиевые трубы: виды, описание, преимущества

Как сделать дымоход-конвектор своими руками?

Потребуются навыки работы с металлом и сварочным оборудованием. Изготавливается дымоход-конвектор своими руками, если мастеру знакомы основы функционирования отопительной системы и отведения дыма.

Список необходимых материалов и инструментов:

  • трубы из нержавеющего металла с диаметрами большего и меньшего размера;
  • лист нержавейки толщиной меньше 5 мм или несколько трубок малого диаметра (от 30 до 50 мм);
  • сварочный аппарат;
  • ножницы по металлу;
  • молоток, плоскогубцы, рулетка.

Различают 2 способа изготовления карманов в зависимости от дополнительных частей воздухообмена (трубки или листовые элементы). При изготовлении печного дымоотвода на трубу дымохода первым способом порядок действий такой:

  • формируют 2 круга диаметром 15 см из листа металла;
  • в них сверлят 1 отверстие в центре и 8 распределяют по краям;
  • такие же элементы изготавливают из фанеры;
  • в фанерный диск вставляют трубки, затем располагают его по центру внутреннего канала дымохода;
  • на конструкцию надевают металлический круг и приваривают;
  • вынимают вспомогательную заготовку из фанеры;
  • аналогично работают с противоположной стороной приспособления;
  • готовое устройство ставят в трубу с диаметром 300 мм и приваривают;
  • полученный дымоход конверторного типа обрабатывают полимерным составом.

На примере изготовления дымоотвода-конвектора-1 можно увидеть второй способ изготовления конструкции:

  • лист нержавеющей стали приваривают к внутренней трубе одним торцом;
  • сгибают волны, которые крепят заклепками или сваркой к стенкам на одинаковом расстоянии;
  • сверху конструкции, напоминающей строение цветка, надевают наружный кожух и соединяют сваркой.

Способ выполняется сложнее варианта с трубками, т. к. трудно рассчитать волны и расположить их на равных участках.

Особенности монтажа

Располагается экономайзер для дымохода в нижней области коллектора. Приспособление выходит из канала, затем снова находится в трубе, работая в виде промежуточного отрезка газоотводящей системы. Длину конвектора выбирают в зависимости от высоты потолка или расстояния до стены. Чем дальше экономайзер от ограждающих конструкций, тем большая температура нагревания воздуха, проходящего через него.

Читайте также:  Разновидности шаровых муфтовых кранов

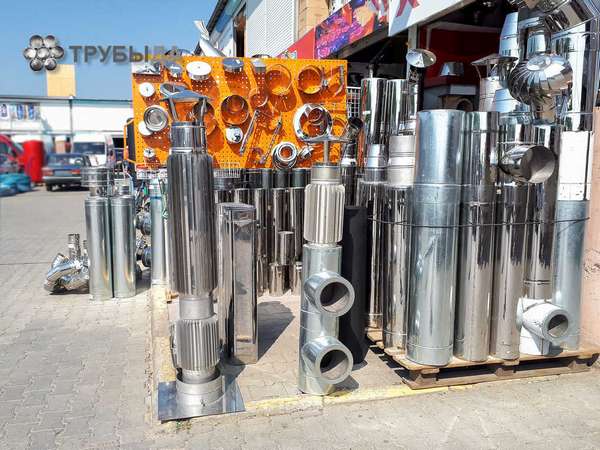

Конверторные трубы заводского изготовления комплектуются модулями для составления требуемой длины. Используют участки из гофрированных изделий, если в комплекте нет элементов набора. Над очагом проводится монтаж и установка нижнего участка конвектора. Часть трубы уплотняется прокладками, соединения обрабатывают жаростойким герметиком.

Труба покрывается слоем утеплителя, если рядом расположены легковоспламеняющиеся материалы. Теплый воздух равномерно охлаждается, снижается и втягивается в нижний участок. Он повышает температуру, попадая в конвектор, и нагревает трубопроводы для смежных помещений.

Ошибки возникают при установке дымохода-конвектора в случае неправильно выбранной длины или диаметра. Дымопровод работает неэффективно, если относительно пола высоко или низко расположен экономайзер. Плохая герметизация не позволяет правильно перераспределить тепловые потоки.

Обслуживание и чистка

Конвектор для дымохода требует регулярного осмотра, профилактической чистки и ремонта. Задача сводится к замене герметика на внешней поверхности и прочистке внутреннего канала. Очистка патрубков проводится одновременно с общим дымоходом. Система иногда разбирается для удобства чистки внутреннего пространства. Используются механические ерши или химические составы.

Механическое вмешательство проводится не реже чем 1 раз в год для удаления налета сажи и освобождения прохода от мусора. Используются инструменты, которые приводятся в действие вручную или электричеством. Применяют ядра для отбивки толстых слоев, продолжают чистку щетками и ершами.

Используют химический способ для удаления нагара. Для этого в жаровне сжигают профессиональные препараты или доступные средства природного происхождения. Нафталин наносится на поверхность твердого топлива, которое поджигается. Пары вещества разрушают налет и выносятся из трубы в виде хлопьев.

Применяют также крахмал, скорлупу от грецких орехов, очистки картофеля. Используют совмещенный метод, когда перед механическим удалением протапливают котел с применением веществ, разрыхляющих отложения.
