Как с помощью ПНД труб осуществить монтаж наружного водопровода?

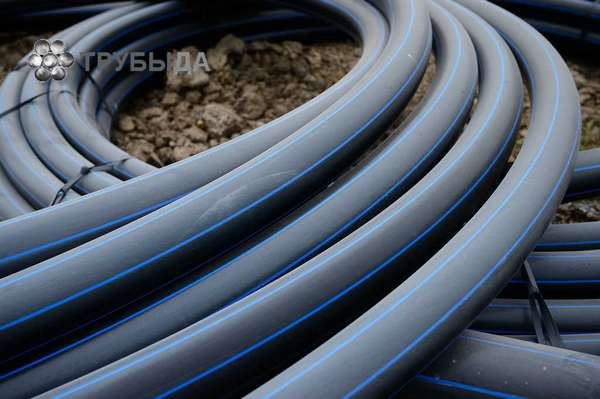

Наружный водопровод предназначен для снабжения частного дома или дачи питьевой водой. От качества его монтажа зависит эффективность системы, длительность эксплуатации и сложность профилактических работ. Сегодня наиболее востребованным материалом для монтажа наружного водопровода является полиэтилен низкого давления.

Подготовительные работы к прокладке трубопровода

Популярность труб из ПНД обусловлена:

  • пригодностью для подвода холодной воды;
  • низкой стоимостью;
  • простотой укладки;
  • большим ассортиментом продукции;
  • длительностью срока службы (до 50 лет).

Работы по прокладке наружных сетей должны выполняться в соответствии с положениями СНиП 2.04.02-84 и СНиП 3.05.04-85*. В этих нормах и правилах оговаривается 2 способа монтажа:

  • надземный подразумевается использование опор и эстакад, а также утепление труб;
  • подземный использование траншей.

Для прокладки канализационных и водопроводных систем в частном доме более обоснованным является второй вариант. На небольших участках прокладка траншей выполняется вручную, а при обслуживании больших площадей лучше использовать специальную технику.

Рытье траншей и их подготовка под последующую укладку труб осуществляется в следующем порядке:

  1. По всему участку, где проводятся монтажные работы, выполняется разметка будущего трубопровода. Она используется в качестве маркера при рытье траншеи. При этом степень заглубления зависит от климатических условий местности (необходимо знать, как сильно может промерзнуть грунт в зимнее время). Среднее значение глубины траншеи составляет около 1,6 м. На промерзание могут влиять такие факторы, как плотность грунта, уровень влажности и средняя продолжительность наиболее низкого температурного режима. Траншея должна быть на 5 см шире укладываемой трубы.
  2. Производится выравнивание дна канавы. Рыхлая почва утрамбовывается и укрепляется, после чего обустраивается подушка. Это может быть песок или гравий, который насыпают на дно и утрамбовывают. Толщина образованного слоя не должна превышать 10-15 см.
  3. На подготовленное дно укладываются трубы. При этом в местах соединений обязательно выполняются приямки.
Читайте также:  Нюансы монтажа пластиковых труб

После монтажа и последующего утепления приступают к обсыпке. Трубы также покрывают песком или гравием, создавая слой толщиной до 15 см. Сверху укладывают грунт, который был выкопан прежде.

Какие этапы проходит монтаж наружного водопровода?

Монтаж наружных сетей включает в себя следующие технологические этапы:

  • выемка грунта с последующим обустройством траншей;
  • монтаж канализации и водопроводных труб;
  • утепление трубопровода (при необходимости);
  • заделка трубопровода в стене, где осуществляется ввод/вывод;
  • гидравлическое испытание системы на герметичность.

Корректный подбор диаметра труб позволяет предотвратить процессы турбулизации давления в системе, влекущие за собой неприятные шумы в водопроводе.

Минимальный диаметр наружного водопровода зависит от длины системы и средней скорости потока воды (примерно 0,02 км/с). Однако существуют и стандартные значения:

  1. Если длина системы не превышает 10 м, достаточно диаметра 20 мм.
  2. При 30 м можно ограничиться диаметром 25 мм.
  3. Более 30 м 32 мм.

Максимальная длина труб составляет 15 м.

Монтаж труб внутри траншеи осуществляют в направлении от источника воды к дому. Соединения трубопровода могут производиться с помощью сварки либо с использованием фланцев и фитингов.

Особенности выполнения сварных соединений

Соединение ПНД труб для наружного водопровода осуществляется с использованием электромуфты или стыковой сварки. Электромуфта применяется при:

  • прокладке труб с небольшим диаметром;
  • врезке в уже имеющийся трубопровод;
  • сварке соединений в труднодоступных местах.

Наиболее эффективным и востребованным способом считается сварка встык, которая производится с помощью нагретого инструмента. Ассортимент существующего на сегодня сварочного оборудования обеспечивает разнообразие модификаций и мощности. С его помощью можно надежно зафиксировать каждый отдельно взятый элемент системы.

Качество соединений зависит от мастерства специалиста, уровня подготовки поверхности соединяемых элементов и параметров самого инструмента.

Работая с подобным оборудованием, важно соблюдать некоторые правила:

  • сварную поверхность необходимо очистить и обезжирить;
  • температура окружающей среды должна быть не ниже +5°С;
  • если диаметр трубы 50 мм и более, необходимо снять фаску (делается это под углом 45°).

Чтобы получить ровный срез труб, желательно использовать специальные ножницы.

Технология монтажа с помощью фитингов и фланцев

Фланцевые соединения используются для монтажа внешней системы водопровода, когда диаметр пластиковых труб превышает 63 мм. Также эта технология применяется для подсоединения регулирующих и запорных устройств. В продаже имеется большой выбор типоразмеров продукции, ее монтаж быстр и несложен. Если систему монтируют снаружи (с помощью фитингов и фланцев), обязательно придерживаются следующего алгоритма:

  1. Трубу отрезают по ранее нанесенной разметке. Как уже упоминалось, делается это с помощью специальных ножниц или трубореза. Срез важно выполнить под прямым углом.
  2. Полученная поверхность должна быть очищена от грязи. Допускается использование моющих средств, включая мыло.
  3. Гайку фитинга необходимо отпустить на 4 оборота и вставить в нее трубу. После этого гайку плотно затягивают.

Утепление водопроводной системы

Прокладка водопровода и канализации должна осуществляться с учетом климатических условий местности. Если существует риск промерзания, лучше принять меры по утеплению системы. Теплоизоляционные материалы имеют низкую теплопроводность и отличаются устойчивостью к возгоранию.

При использовании минеральных волокнистых утеплителей потребуется защита от влаги, иначе эффект утепления будет нивелирован. Гораздо удобнее использовать пенополистирол. Это утеплитель, состоящий из 2 полукругов, которые снаружи имеют гидроизоляционный слой.

Отдельное внимание стоит обратить на вход (выход) трубопровода в дом, поскольку данный участок больше всего подвержен воздействию отрицательных температур. Здесь усилить защиту от промерзания поможет использование нагревательного кабеля. С целью экономии энергозатрат можно установить термодатчик, который будет автоматически активировать греющий провод при достижении критического значения.

Утеплив трубопровод, его засыпают грунтом. Однако перед этим проводят проверку работоспособности системы.

Гидравлическое испытание водонапорной системы

Чтобы выявить возможные недочеты, допущенные при установке водопроводной системы, и проверить качество разводки трубопровода, необходимо провести проверку, которая состоит из следующих действий:

  1. На 2 часа трубопровод заполняют водой без использования давления.
  2. В течение 30 минут поддерживают необходимое давление.
  3. Внимательно осматривают всю систему.

Перед запуском водопровода в эксплуатацию обязательно прокачивают трубы чистой водой, пока из системы не потечет жидкость, соответствующая установленным санитарно-гигиеническим стандартам.

Обустройство наружного водопровода подразумевает использование различных технологических методов и операций. Тщательный контроль и точное соблюдение всех условий позволит создать эффективную систему подачи питьевой воды в дом, которая будет функционировать на протяжении длительного времени без дополнительного ремонта.
