Врезка в водопровод осуществляется в различных случаях. Врезку в существующий водопровод можно выполнять только в особых ситуациях. Просто так врезаться в коммуникации нельзя, для этого нужно получить разрешение, особенно когда речь идет о государственном водопроводе.
Варианты врезки в трубопровод
Существуют такие варианты:
- врезка в магистральный водопровод;
- врезка во второстепенный трубопровод.
От вида врезки, материла трубопровода и других нюансов зависит, как будут осуществляться работы и какое оборудование будет использовано.
Магистральный водопровод обслуживает не одну квартиру или дом, а большой участок. Такие трубопроводы проходят через различные районы населенного пункта, к ним присоединяют ветки, которые подают воду каждому потребителю. Магистральные трубы находятся под высоким давлением.
Осуществлять врезку в трубу водопровода второстепенного легче, т. к. эти трубы тоньше, расположены близко к поверхности, обладают пластиковым корпусом. При врезке следует различать трубы, которые бывают с высоким, средним и низким давлением.
У труб высокого давления прочный корпус. Они выполнены из стали, чугуна или полиэтилена материалов высокого давления. При работе с этими конструкциями нужно соблюдать технику безопасности. При врезке в водопровод жидкость будет выходить под большим напором, перекрыть который трудно подручными средствами. Трубы среднего и низкого давления более безопасны. Осуществлять ввод в такие трубопроводы легче: у них тонкий корпус, а пробой в коммуникации можно устранить даже подручными средствами.
По типу материала трубы могут быть изготовленными из следующих материалов:
- чугуна;
- стали;
- полиэтилена.
Подключение к чугунной трубе
Врезка в чугунную трубу водопровода осуществляется при помощи муфты. Присоединение чугунной трубы к коммуникациям требует соблюдения таких правил:
- Сначала очищают поверхность трубопровода на участке, где будут делать отверстие для ввода, от загрязнений и ржавчины.
- На трубе фиксируют резиновый уплотнитель и устанавливают седелку.
- К отводу крепят запорный вентиль, через него будут устанавливать коронку.
- Выполняют сверление перфоратором, при этом постоянно охлаждают участок ввода. Сначала берут сверло маленького диаметра, постепенно его толщина увеличивается.
- Когда коронку уберут, задвижку закрывают.
- В конце работы наносят антикоррозийную прослойку и изоляцию.
При использовании чугуна надо применять несколько коронок для сверления. В них фиксируют режущие пластины, изготовленные из твердых сплавов металлов. Необходимо устранить перегрев оборудования и инструментов. Для этого режущие части приборов охлаждают водой. Чугун достаточно хрупкий, поэтому сверлить нужно на низких оборотах и с небольшим давлением. Когда электрический прибор вытаскивают из отверстия, на него может брызнуть вода.

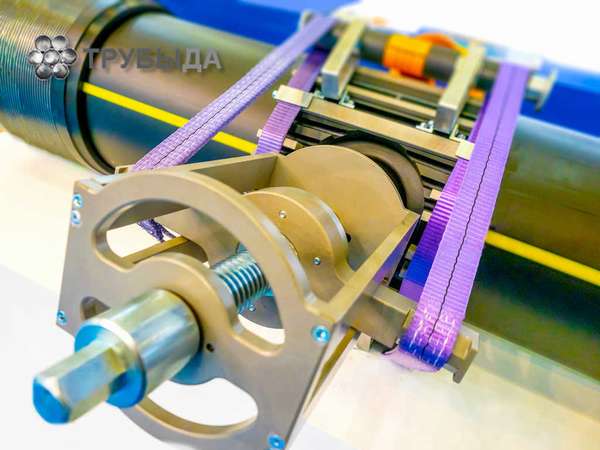

Поэтому между оборудованием и патроном ставят резиновый экран. При использовании седельного хомута для фиксации к водопроводу используют резиновый уплотнитель. Хомут можно устанавливать при помощи перфоратора, который состоит из болта блокировки, крана для промывки, ручки и вала, снабженного сверлом. Прибор имеет металлический корпус, снабженный направляющей муфтой, чтобы облегчить выполнение работ.
Врезка в стальную трубу
Стальные трубы отличаются жесткостью и пластичностью. Врезка в водопроводную трубу из стали осуществляется по правилам:
- Сначала очищают поверхность трубопровода, где будут производиться работы, от загрязнений, коррозии и налета.
- Фиксируют на участок хомут для врезки в водопровод под давлением.
- Делают сварку швов и проверяют их на герметичность.
- После этого к патрубку присоединяют вентиль, через него делают отверстие в магистральной трубе под давлением.
- Подсоединяют новую ветвь трубы.
- Верхний участок магистральной трубы просверливают перфоратором, а оставшийся небольшой слой в несколько миллиметров обрабатывают вручную.
Врезка в бытовой водопровод внутри дома
Врезка в водопровод, находящийся внутри дома, может выполняться с помощью специалистов или самостоятельно. Для этого надо проложить трубу от крана к участку или какому-либо строению на прилегающей к дому территории.
Выполнив отвод, надо сделать еще 1 вентиль в колодце. Он понадобится для срочного отключения воды. Сзади вентиля оставляют часть трубы такого же диаметра. От нее будут идти трубы с меньшим диаметром. Открытый конец трубы оснащают заглушкой с помощью сварки и листового металла необходимой толщины.
Если входной вентиль закрыт, выполнять монтаж можно не торопясь. В стальном трубопроводе сваркой выполняют отверстие меньшего диаметра, чем толщина разводящей линии. Потом приваривают штуцер с вентилем. Отверстие просверливают. При этом используют сверло необходимого диаметра.
Разводку в доме от трубопровода из пластика выполняют пластиковыми тройниками по правилам:
- Вырезают участок трубопровода в том месте, где будет монтироваться тройник.
- Концы частей трубы, которую разрезали, смазывают герметиком.
- На места разреза плотно насаживают тройник и затягивают его накидными гайками.
- Устанавливают кран в гнездо тройника.
- Элементы можно монтировать при помощи цанг, которые имеют разные формы.
- Сварку должен выполнять профессионал. Своими руками можно делать седелку или хомут только в том случае, если в системе нет воды. Все другие работы должен проводить человек, имеющий специальные навыки.
Этапы процедуры
Этапы врезки в дейстующие сети:
- Выбирают способ врезки. Монтаж выполняют под углом 45 или 90º, отвод можно направить вверх или в сторону.
- Выбирают материал труб с определенным диаметром.
- Если работы будут осуществляться без отключения воды, то применяют седельный хомут.
- Готовят инструменты: лопату, перфоратор, фрезу, болгарку, наждак, коронку.
- Выполняют земляные работы. Копают котлован, чтобы добраться до магистрального водопровода.
Все действия с трубами, находящимися под давлением, требуют соблюдения техники безопасности и проведения данных этапов работ.
Определение участка врезки
Перед началом выполнения работ надо определить необходимость врезки и место прокладки системы. Магистральная труба должна идти по прямой линии. При расчете глубины прохождения водопровода надо учитывать уровень промерзания труб в данном регионе. В средней полосе этот показатель составляет 1,2-1,5 м. Также следует знать, какие еще коммуникации имеются на территории, чтобы не повредить их.
Выполнение отвода от магистрали
Эти работы выполняют при помощи врезки в трубу под давлением. Производится сверление отверстия перфоратором. В конце работы внешнюю линию укладывают в траншею и посредством муфты соединяют с вентилем.
При отводке от магистрали водопроводной линии начало нового трубопровода должно находиться на вентиле хомута, а его конец на приборе учета расхода воды. Счетчик должен быть расположен между отсекающими вентилями.
Если ввод в трубопровод требует прохождения отвода через стену, то при работе надо предусмотреть зазор 0,2 м. После окончания работ этот зазор надо уплотнить водостойким сальником, который покрывают сверху цементом.
Регулировка и испытания системы
Так как проходила врезка под давлением напора воды, после проведения работ нужно проверить правильность стыковки всех элементов системы. Для этого подают воду под давлением в новую линию. Через кран на другом конце трубопровода удаляют воздух, образовавшийся в системе. Если все соединения герметичные и прочные, то траншею закапывают.
Разрешающие документы
Прежде чем начать работу, надо получить разрешение на врезку. Если выполнение врезки проходит без санкций соответствующих инстанций, это грозит штрафом. Чтобы выполнить ввод в магистральный водопровод, надо получить разрешение. Нужны ТУ, план территории, где будут проходить работы, информация о месте подсоединения отвода, диаметре магистрального трубопровода.
Сначала надо обратиться в Центральный Водоканал. Потом заказать проектировщикам выполнение проектно-сметных работ. С этими бумагами надо пойти в СЭС, чтобы оформить проект. Потом пишут заявление, чтобы выдали разрешение на врезку в магистральную систему.
Осуществлять работу должны профессионалы. Бывают случаи, когда врезка запрещена. Это случается, если подсоединились к линии без установки счетчика, у отводной ветки диаметр больше, чем у магистральной, или отсутствует подключение к централизованной канализации.
