Как соединить чугунную канализационную трубу с пластиковой

Если решается вопрос, как соединить чугунную канализационную трубу с пластиковой, нужно рассматривать все возможные способы. Металлические коммуникации эксплуатируются на протяжении длительного периода, однако рано или поздно их нужно менять. Иногда требуется обновить лишь участок трубы. Такой метод имеет свои недостатки, т.к. чугун и пластик характеризуются разными свойствами. При выборе подходящего метода следует учесть состояние коммуникаций, наличие свободного доступа к трубам. Все действия должны быть произведены в соответствии со СНиП.

Содержание

Подготовительные работы

Соединение чугунных и пластиковых канализационных труб выполняется поэтапно. Сначала нужно подготовить рабочее место. Освобождают пространство на участке, где будет выполняться ремонт. Необходимо определить вид и количество комплектующих для монтажа. Чаще других используется 2 типоразмера: 50, 110 мм. Если планируется менять канализационную трубу в туалете, используют второй вариант. Коммуникации диаметром 50 мм устанавливаются в ванной.

На следующем этапе рассчитывают количество колен. На открытом участке устанавливается прямая труба. Если помещение небольшое или имеются вступающие элементы, которые мешают установке коммуникаций, предусматриваются повороты на 45-90°. Их количество варьируется в зависимости от конфигурации помещения. Однако чем больше колен установлено, тем сильнее затрудняется отток канализации. Не следует устанавливать больше 2-3 подобных элементов. Перед началом работ необходимо перекрыть водопроводный стояк.

Удаление чугунных труб

Подготавливают следующие инструменты:

угловую шлифовальную машинку (УШМ), ее называют болгаркой;
молоток (резиновый или киянка).

Чугунные коммуникации отличаются хрупкостью, поэтому работать с ними нужно осторожно. Если удалять участок труб с помощью молотка, можно повредить трубопровод, который планируется соединять с пластиковыми изделиями. Велика вероятность, что куски чугуна попадут в отверстие стояка и образуется трудноудаляемый засор. По этой причине лучше использовать УШМ. Срезы будут ровными, благодаря чему появится возможность подключить пластиковый патрубок.

При демонтаже раструб удалять не нужно. Благодаря этому элементу конструкции можно будет получить надежное соединение. После удаления участка трубопровода производится зачистка среза. Нужно убрать остатки цементного раствора, который используется при монтаже чугунных коммуникаций. Дополнительно уделяют внимание проржавевшим участкам. Из полости трубы удаляют все загрязнения, внутренние и наружные поверхности зачищают, вытирают насухо. Если планируется использовать силиконовый герметик, изделия места будущих стыков дополнительно обезжиривают.

Способы соединения чугунной канализации с пластиковой

Существуют различные методы монтажа трубопровода из материалов, характеризующихся разным коэффициентом теплового расширения. При этом допустимо использовать вспомогательные средства (герметик, резиновую прокладку, фланец, пресс фитинг), но разрешается применять и комбинированные методы, которые предполагают необходимость одновременного использования разных способов. Если решается вопрос, как соединить чугунную трубу с пластиковой канализацией, выбор варианта следует делать с учетом состояния коммуникаций.

Соединение с помощью резиновой прокладки

Этот способ считается наиболее простым в реализации и доступным по цене. Стоимость резиновой прокладки минимальная, а для ее установки не требуется опыт. Преимуществом этого метода является повышенная степень эластичности, что важно, т.к. чугун и пластик характеризуются разными показателями коэффициента теплового расширения. В результате вероятность деформации изделий снижается благодаря гибкому кольцу.

Период эксплуатации резинового уплотнителя составляет 8-10 лет, но, учитывая его минимальную стоимость, проблемы при замене не возникнут. Если долго не менять данный элемент, он теряет эластичность, трескается, перестает восстанавливать форму после воздействия нагрузок. В результате на данном участке появится течь. Процесс демонтажа при замене уплотнителя производится по той же схеме, что и установка.

Резиновая манжета характеризуется сложной конфигурацией. Поверхность данного элемента имеет множество выступов, которые проходят по всей длине окружности изделия. Благодаря этому обеспечивается максимальное уплотнение при установке труб. С помощью манжеты предпочтительно выполнять соединение чугунных коммуникаций с раструбом. В данном случае расширение на трубе позволяет легко установить пластиковое изделие.

Чугунная труба с раструбом

Подключение чугунных коммуникаций через резиновый переходник можно выполнить, руководствуясь инструкцией:

Производится очистка металлической трубы от ржавчины, загрязнений. Для этого используют абразивные приспособления (металлическую щетку). В случае когда с внутренней стороны трубы образовались углубления, неровности можно сгладить посредством силиконового герметика. Его наносят и равномерно распределяют. Когда неровности устраняются, излишки материала нужно удалить, причем делать это следует осторожно, иначе деформированные участки вновь очистятся от герметика.
Чтобы резиновый уплотнитель был прочно зафиксирован, перед установкой металлической трубы необходимо нанести на наружную поверхность изделия герметик. После этого нужно сразу установить переходник в трубопровод.
Следует завести пластиковую трубу в раструб чугунного трубопровода. Глубина установки составляет 50-80 мм.

Чугунная труба без раструба

Если по каким-то причинам расширение на срезе коммуникаций отсутствует, подключение все же можно произвести, однако степень его надежности будет ниже, т.к. в данном случае дополнительно используется пластиковый переходник. Инструкция по монтажу трубопровода из разных материалов:

Если срез неровный, следует удалить участок трубы вместе с ним. Затем край зачищают.
В полость трубы устанавливают резиновую прокладку, предварительно обработав ее наружную сторону силиконовым герметиком.
На данном участке выполняется монтаж пластикового переходника в чугунный трубопровод. Конфигурация этого изделия разнится. Пластиковый переходник может быть выполнен в виде колена или иметь форму цилиндра. Его устанавливают в полость чугунной трубы на глубину 50-80 мм.
На последнем этапе выполняется установка пластикового трубопровода в предварительно вмонтированный переходник. При этом также следует использовать резиновый уплотнитель. При его установке наружную поверхность обрабатывают силиконовым герметиком.

Зачеканка

Такой метод применяется давно. Он используется при монтаже чугунного трубопровода. В данном случае не применяют резиновые уплотнители. Стыки участков коммуникаций герметизируют посредством пакли (подмотка изо льна). Для упрочнения используется цементный раствор. Этот метод применяется в случае, когда неплотность между стенками чугунных и пластиковых труб составляет 3-5 мм. Инструкция по монтажу коммуникаций с помощью метода зачеканки:

На пластиковую трубу наносится сантехническая паста, сверху наматывается пакля. Глубина зачеканки составляет 2/3 от длины раструба.
Изделие заводят в чугунный трубопровод до упора.
Утрамбовывают паклю, используя узкий шпатель, отвертку.
Оставшуюся 1/3 часть раструба заполняют полимерцементным раствором. В домашних условиях его готовят из цемента, воды и клея ПВА.

Преимуществом этого метода является высокая степень надежности. Если резиновый переходник эксплуатируется на протяжении 8-10 лет, то благодаря методу зачеканки стык трубопровода будет служить намного дольше. У него есть и недостатки. Так, отмечают необходимость выждать 1-2 дня, пока цементный раствор застынет. На протяжении этого периода пользоваться трубопроводом нельзя. Это приведет к деформации шовного соединения, что в будущем станет причиной разрушения полимерцементного слоя, и появлению течи.

Герметизация силиконом

Данный метод рекомендован к применению в случае, когда зазор между коммуникациями не превышает 2 мм. Использовать паклю и цементный раствор нецелесообразно, т.к. будет проблематично утрамбовать лен. Инструмент не пройдет в узкую щель. Уровень эффективности метода, основанного на применении силикона, при уплотнении крупных неплотностей снижается, а для небольших зазоров он подходит, т.к. обеспечивает высокую степень надежности.

Для этой цели используется сантехнический или универсальный силиконовый герметик. Вещество наносится на поверхность коммуникаций с помощью специального пистолета и пластиковой насадки. Инструкция по монтажу:

Срез трубопровода нужно тщательно очистить. Удаляют ржавчину, крупный сор и пыль. Важно обезжирить поверхность коммуникаций, что поспособствует повышению адгезии материалов.
Перед нанесением необходимо просушить участок стыка, для этой цели рекомендуется использовать строительный фен.
Пластиковую трубу устанавливают в чугунный раструб.
Силиконом заполняют щель между коммуникациями. По возможности рекомендуется уплотнить соединение по всей длине раструба, тогда степень надежности крепления повысится.
Дополнительно можно обработать участок соединения герметиком и по наружной стороне.

Материал сохнет на протяжении 3-5 часов. Раньше окончания этого срока пользоваться трубопроводом не следует. Важное условие коммуникации должны быть надежно зафиксированы во время выполнения работ, т.к. подвижность стыка приведет к ухудшению качества герметизации.

Комбинирование разных методов

Если неплотность между трубами достаточно большая (от 5 мм), рекомендуется одновременно использовать различные способы:

Резиновые уплотнители и силиконовый герметик. В первую очередь устанавливается гибкий переходник. Затем в раструб заводится пластиковая труба, и щель заполняется силиконовым герметиком. Принцип использования этих материалов описан выше. В данном случае технологии объединяются, но монтаж выполняется поэтапно.
Метод зачеканки и силиконовый герметик. При этом вместо полимерцементного раствора в щель между коммуникациями вводят герметик, но предварительно ее частично заполняют паклей.

Соединение с помощью пресс фитинга

В данном случае используется специальный переходник, изготовленный из металла (сталь). С одной его стороны резьба для соединения с чугунной трубой, с другой раструб для подсоединения пластикового трубопровода. Для работы понадобится УШМ, резьборез. Инструкция по монтажу:

Необходимо подготовить чугунную трубу. Делают срез посредством шлифмашинки. Если на этом участке установлена муфта, ее выкручивают. Резьбовое соединение уже готово. В противном случае резьбу нужно делать самостоятельно, для чего применяют резьборез.
На подготовленный срез накладывают уплотнительную ленту. В качестве альтернативного варианта может использоваться пакля.
Для упрочнения резьбового соединения сверху наносят герметик.
Устанавливают пресс-фитинг. Однако закручивать его на трубе следует вручную. Использовать разводной ключ при этом нельзя, т.к. фитинг может лопнуть.
С другой стороны подсоединяется пластиковая труба с обжимной манжетой.

Чтобы данный участок трубопровода эксплуатировался без перебоев, нужно помнить, что на металлическую основу нельзя устанавливать фитинг, выполненный из поливинилхлорида.

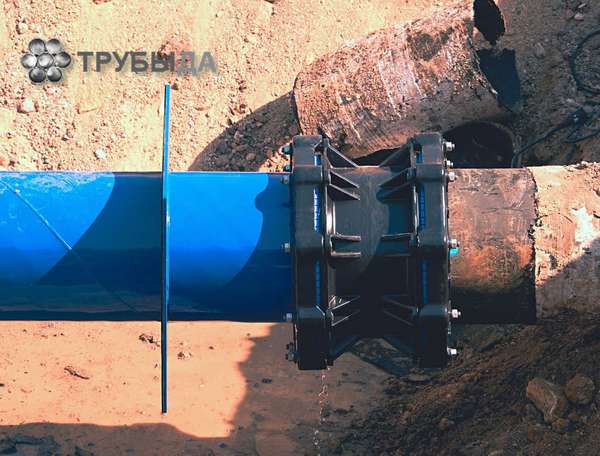

Фланцевое соединение

Данный метод больше подходит для монтажа коммуникаций крупного сечения. Фланец отличается прочностью, обеспечивает надежное соединение, однако он может повредить пластиковую трубу, если на нем будут заусенцы, острые грани. Выбор фланца делается с учетом диаметра трубопровода:

для повышения прочности используется прямой бурт с конусным переходом;
свободные фланцы (упор на прямой бурт) подготавливают для соединения легких труб диаметром 30 см, а также тяжеловесных изделий диаметром до 15 см;
свободный фланец (упор на конусный бурт) применяется для установки коммуникаций диаметром 20 см.

Сначала делают срез на чугунной трубе. Он должен быть ровным без погрешностей. Затем на торец трубы устанавливают резиновое уплотнительное кольцо. На последнем этапе на уплотнитель надвигают фланец и фиксируют его посредством болтов. Важно обеспечить равномерную затяжку во всех точках.
