Как можно соединить ПНД трубы

Трубы из полиэтилена низкого давления востребованы в современном строительстве и ремонте, поскольку отличаются высоким качеством. Осуществить монтаж трубопровода можно, изучив инструкцию о том, как соединить ПНД трубу.

Что из себя представляют трубы ПНД?

Трубы ПНД изготавливаются из полиэтилена низкого давления марок ПЭ63, ПЭ80, ПЭ100. Производство осуществляется промышленным методом полимеризации этилена.

В процессе производства труба ПНД маркируется цветной продольной полосой по всей длине изделия. Изделия с полосой синего цвета подходят для водоснабжения, с желтой полосой для газоснабжения. Трубопровод, предназначенный для технических целей, отличается отсутствием маркировки.

Сфера применения

Различают 2 типа труб ПНД: напорные и безнапорные. По сфере применения напорные трубы делятся на:

  • водопроводные, предназначенные для систем водопровода;
  • газовые, используемые для систем газоснабжения.

Безнапорные используются только для ливневой и фекальной канализации.

За счет своих характеристик ПНД широко применяют как в капитальном строительстве, так и в бытовых условиях.

Преимущества и недостатки

К преимуществам использования труб ПНД можно отнести следующие:

  • долгий срок эксплуатации;
  • коррозионная стойкость;
  • небольшая масса изделия;
  • быстрый и простой монтаж;
  • доступная цена;
  • устойчивость к химическим и механическим воздействиям;
  • низкая теплоотдача;
  • отсутствие токсических соединений.

К недостаткам относятся:

  • восприимчивость материала к воздействию ультрафиолетовых лучей;
  • неустойчивость к высоким температурам;
  • плохая механическая прочность.

Способы соединения

Способы стыковки труб делятся на 2 типа:

  • неразъемные, которые создаются сваркой;
  • разъемные (монтаж осуществляется посредством фитингов).

Разъемное соединение

Этот вид соединения отдельных элементов трубопроводов используется, когда в будущем может появиться необходимость демонтажа или сварка не может быть задействована.

Существует 2 вида данных соединений:

  • раструбное, для которого нужно использовать уплотнители, изготовленные из резины;
  • фитинговое или фланцевое, выполняемое с помощью специальных элементов крепления.

Фиксация в раструб используется для самотечных канализационных систем. Однако такая стыковка имеет плохую герметичность.

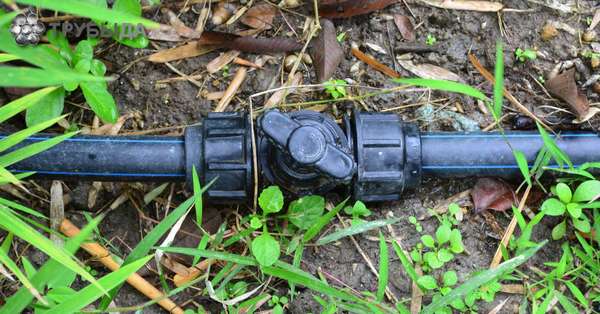

При стыковке трубопровода d < 35 мм применяются компрессионные фитинги. После демонтажа соединения компрессионную муфту можно использовать повторно. Монтажные работы осуществляются таким образом:

  1. Необходимо разобрать фасонные части, откручивая гайки на 2-3 оборота.
  2. Затем требуется очистить поверхность труб от грязи и подрезать снаружи фаску.
  3. После этого на трубах следует определить глубину вхождения внутрь фитинга, а торцы смочить жидким мылом.
  4. Детали трубопровода необходимо ввести в соединительные элементы, а потом затянуть гайки.

Для трубопровода большего диаметра необходимо использование фитингов с разрезным кольцом, надеваемым в конце монтажа. Для закрепления резьбовых соединений не понадобится сложное оборудование. Но при этом необходимо контролировать величину прилагаемого усилия, в противном случае можно повредить элементы трубопровода.

Фланцевое соединение нередко используется для соединения трубопровода из полиэтилена низкого давления с металлическим. Производится стыковка при помощи болтов, фиксирующих конец фланца на втулке ПНД-трубы с концом фланца, который приварен к металлической конструкции.

В качестве защитной оболочки для прокладки силовых или телефонных линий используются ПНД-изделия с резьбой на концах. На одной из конструкций имеется наружное резьбовое соединение, соответствующее внутреннему на другой. Стыкуются детали трубопровода между собой методом скрутки.

Неразъемное соединение

Данный способ соединения выполняется при помощи разных видов сварки и предназначен для стыковки трубопровода большого диаметра (более 50 мм). Полученное соединение отличается высокой прочностью, что позволяет его применять на участках с высоким давлением.

Существуют такие способы неразъмного соединения, как:

  • стыковая сварка;
  • электромухтовая сварка.

Сварка встык производится путем нагревания концов труб ПНД до вязкого состояния с помощью нагревательного элемента. После чего детали трубопровода соединятся между собой, а потом отпускаются после полного охлаждения шва.

Последовательность выполнения работ:

  1. Трубы следует очистить от загрязнений.
  2. Затем концы деталей трубопровода требуется установить в кольцевых зажимах сварочного оборудования и центрировать.
  3. После этого провести торцевание с применением специальных ножей и дальнейший осмотр для определения точности совпадения.
  4. Потом выполняется нагрев подготовленных поверхностей нагревательным элементом и последующее их оплавление.
  5. Затем следует убрать нагревательное приспособление, соединить трубы между собой под давлением и выполнить осадку стыка.
  6. После окончания сварочных работ шов охлаждается. При охлаждении происходит достижение нужной прочности.

Для выполнения электромуфтовой сварки применяются специальные соединители (муфты). Внутри них вмонтирована низкотемпературная электроспираль. Во время подачи напряжения она нагревается и приваривает элементы трубопровода к внутренним стенкам фасонных деталей.

Сварка выполняется специализированным оборудованием при соблюдении таких правил:

  • обязательной предварительной зачистки труб;
  • обеспечения неподвижности соединяемых деталей в процессе нагревания и охлаждения.

Последовательность выполнения работы:

  1. Сначала следует обрезать торцы под прямым углом, снять фаски.
  2. Затем требуется очистить поверхности соединяемых деталей.
  3. После этого зафиксировать трубы внутри муфты и подсоединить к ее механическим зажимам провода с электропитанием (клеммам).
  4. Потом включить аппарат в сеть и дождаться нагрева пластин, посредством которых осуществляется размягчение внутренней поверхности полиэтилена.
  5. Затем надо отключить оборудование, снять провода.
  6. В завершение нужно охладить полученное соединение.

Для обеспечения длительного срока службы коммуникаций при выборе способа стыковки элементов трубопровода ПНД нужно учесть все нюансы их монтажа, а также соблюдать правила выполнения сборки.
