Как можно соединить канализационные трубы разных видов

Если интересует вопрос, как соединить канализационные трубы, необходимо учесть, что для крепления изделий из различных материалов предусмотрены разные методы. Используется сварка, фитинговое соединение и так далее. Выбор подходящего варианта делается с учетом вида материала, условий эксплуатации, степени сложности конфигурации участка трубопровода.

Подготовка

Вне зависимости от того, какой вид работ будет выполняться (соединение унитаза и канализационной трубы, монтаж участков водопровода и т. д.), необходимо сначала подготовить объект. Следует заранее приобрести средства индивидуальной защиты: термостойкие перчатки, очки. Делается расчет количества материалов: коммуникаций, фитингов, уплотнителей, клеевых смесей и других составов.

При выполнении некоторых видов работ, например холодной сварки, процесс крепления участков трубопровода производится быстро. Если в этот момент под рукой не будет нужных материалов, пострадает качество соединения. Подготовительные работы:

  1. Перед началом укладки труб своими руками нужно определить их местоположение. На данном этапе создается план, который будет включать в себя еще и размеры всех элементов.
  2. Подготавливается помещение: сантехнические приборы защищают плотным материалом; производится демонтаж старого трубопровода, если это необходимо; удаляют мусор; освобождают участок, где будут проходить коммуникации.
  3. Делают разметку помещения, определяют точки крепления трубопровода.
  4. В соответствии с планом производится раскрой коммуникаций.
  5. Когда изделия будут нарезаны, неровную кромку обрабатывают, чтобы удалить заусенцы. Торцевые участки очищают от загрязнений, обезжиривают.
  6. Если необходимо, наносится резьба.

Виды канализационных труб и их соединения

Вне зависимости от того, какие разновидности коммуникаций будут использоваться, при монтаже следует придерживаться ряда правил, без которых система не сможет нормально функционировать, среди них следующее:

  1. Должен обеспечиваться уклон трубопровода. Значение данного параметра определяется протяженностью и диаметром коммуникаций.
  2. При монтаже сантехнических приборов устанавливают специальные фитинги тройники.
  3. Сразу после подключения сифонов располагают поворотные соединительные элементы, их другое название колено.
  4. На участках, где меняется диаметр трубы, устанавливают переходники.
  5. Резиновая прокладка является обязательным элементом соединения канализационных труб, если монтаж производится по раструбному методу. Иногда перед установкой ее обрабатывают герметиком.
Читайте также:  СП внутреннего водопровода и канализации

Используются разные виды канализационных труб и соединений:

  • металлические: стальные, чугунные;
  • полимерные: из поливинилхлорида, полипропилена, сшитого полиэтилена.

Соединение труб из стали

Доступные методы:

  • сварка;
  • резьбовое крепление;
  • фланцевое соединение.

В первом случае применяется сварочный аппарат. У этого метода множество недостатков. Во время выполнения сварочных работ с внутренней стороны коммуникаций появляются наплывы металла. В результате несколько уменьшается просвет изделия, что приводит к возрастанию сопротивления при движении стоков на данном участке. При этом может снизиться давление к системе. Паять паяльником стальные коммуникации не нужно.

С целью повышения надежности сварку используют для соединения раструба и прямого торца изделий. Учитывая, что сварной шов сильнее подвержен воздействию коррозии, следует использовать резьбовое соединение. В данном случае применяют специальный фитинг (американка), состоящий из 2 концевиков и накидной гайки.

Фланцевый метод используется в случае, когда участок трубопровода в будущем планируется демонтировать. Кроме того, такой вид соединительных элементов рекомендуется применять для подключения к оборудованию. В данном случае на участки коммуникаций надевается фланец и стягивается специальным крепежом, что позволяет получить герметичное соединение за счет высокой плотности прилегания поверхностей.

Перед проведением работ коммуникации обрабатывают защитными составами, т. к. в противном случае ржавчина быстро повредит шов. Затем нужно вставить трубу в фитинг/фланец и закрепить соединительный элемент.

Соединение пластиковых труб

Доступные способы:

  • применение муфты;
  • сварка (специальным паяльником для полимерных изделий);
  • использование фитингов;
  • раструбное соединение;
  • метод «холодной» сварки (используется клеящий состав).

Первый из вариантов применяется для соединения сифона с канализационной трубой. Это недостаточно надежный метод, т. к. со временем крепление может ослабеть, тогда появится течь. Однако муфта легко разбирается. Данный метод рекомендуется выбирать, если трубопровод в будущем планируется демонтировать. Чтобы установить крепление, его сначала разбирают, на коммуникацию накидывается уплотнительное кольцо и контргайка. Муфтовый метод может применяться при условии, что диаметр трубопровода не превышает 63 см.

Если планируется использовать сварочный аппарат (паяльник), коммуникации в данном случае необходимо прогреть до критической температуры, при которой они оплавляются. Затем их быстро соединяют друг с другом, прилагая при этом умеренные усилия, чтобы шов получился надежным. Этот метод подходит для полипропиленовых коммуникаций. Инструкция по монтажу пластиковых труб:

  • делается разметка определяют глубину установки коммуникаций в муфту;
  • детали прогреваются паяльником;
  • участки трубопровода заводятся в муфту, в результате получается цельное соединение.

Метод «холодной» сварки подходит для ПВХ-изделий. В данном случае коммуникации соединяют с помощью специального клеящего состава. Его наносят на наружную поверхность труб и внутреннюю сторону муфты. Клей застывает быстро, поэтому все манипуляции должны быть выполнены за 1,5 минуты.

Наиболее распространенным является раструбное соединение. Монтаж выполняется легко, для этого не требуются специальные знания. Одна

ко этот метод подходит для безнапорных систем. Инструкция:

  • раструб должен быть направлен в противоположную оттоку жидкости сторону;
  • в желоб уширения устанавливается прокладка;
  • участок трубопровода с прямым торцом заводят в раструб до упора;
  • для повышения надежности шов обрабатывают силиконовым герметиком.

Соединение чугунных труб

В данном случае намного чаще используется метод зачеканки с герметизацией стыка цементным раствором. Инструкция по соединению труб канализации:

  1. Устанавливают участки трубопровода: изделие с прямым торцом вводят в раструб до упора.
  2. Начинают уплотнять шов. Для этого используют паклю и деревянную лопатку, молоток. Уплотнитель забивают в щели, прилагая умеренные усилия. Важно, чтобы пакля не попала в просвет коммуникаций. Уплотнитель должен заполнить раструб на 2/3 его длины.
  3. Из цемента и воды готовится раствор. Соотношение компонентов 9:1. Раствор должен заполнить оставшуюся часть раструба. Когда работа будет выполнена, данный участок трубопровода закрывают влажной тряпкой, что позволит избежать образования трещин в цементе.

С целью изменения направления коммуникаций используют литые фитинги для канализации. Принцип их монтажа такой же, но подобные изделия отличаются по конфигурации: имеют форму крестовины, отвода, переходника, колена и пр.

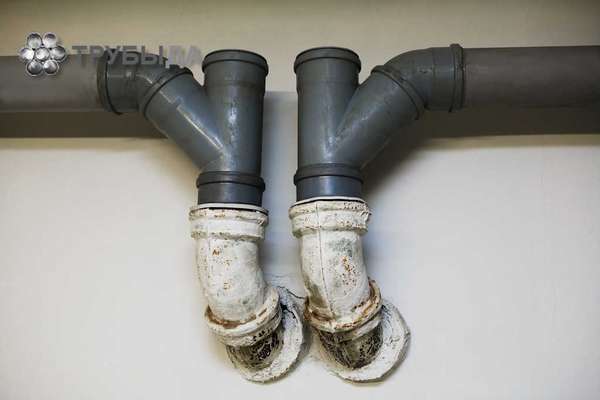

Соединение чугунных труб с пластиковыми



Если необходимо заменить только часть трубопровода, рассматривают следующие способы:

  • применение пресс-фитинга;
  • раструбный метод;
  • зачеканка.

Муфта соединительная для канализационных коммуникаций имеет резьбу для фиксации чугунного участка трубопровода с одной стороны и раструб с другой. В уширение устанавливается пластиковая труба. Чугунное изделие просто навинчивается на резьбу. Подробнее о креплении с помощью раструба:

  • в чугунное изделие с уширением устанавливается резиновая прокладка;
  • до упора заводится пластиковая труба;
  • шов герметизируется с помощью силикона.

Если планируется использовать колено, отвод или муфту соединительную для канализации, принцип соединения тот же. В данном случае в чугунное изделие с уширением сначала устанавливается фитинг с раструбом. Затем производится установка пластиковой трубы.

Метод зачеканки был описан выше (при монтаже чугунных коммуникаций). Чтобы компенсировать линейное расширение изделий из полимерного материала, в раствор добавляют немного клея ПВА.
