Как изготовить и установить дымовую трубу для котельной

Дымовая труба котельной это конструкция, основной функцией которой является вывод продуктов сгорания топлива и создание естественной тяги. Для обеспечения экологической безопасности она должна быть спроектирована и установлена согласно требованиям нормативных документов.

Принцип работы

Для того чтобы поддерживать постоянный огонь в топке котельной, к нему непрерывно должен поступать воздух. При этом происходит вывод продуктов сжигания топлива с дальнейшим их рассеиванием в атмосфере. Оба этих процесса обеспечиваются естественной тягой.

Дымовые трубы для котельных работают по принципу физического закона сообщающихся сосудов масса воздуха низкой температуры больше, чем разогретого в форме столба такой же высоты. Таким образом происходит круговорот, при котором чистый воздух поступает в котел, выталкивая обработанный через дымоход.

В обеспечении тяги большую роль играют высота конструкции, температура внутри и снаружи, а также давление атмосферы.

Типы дымоходов для котельных

Существует несколько типов дымоходов для котельных:

  • кирпичные,
  • железобетонные,
  • стальные.

Кирпичные дымоходы строятся в виде конуса для обеспечения устойчивости. Нижние части обкладываются огнеупорным кирпичом с зазором между стенками для компенсации расширения материала под воздействием высоких температур.

Железобетонные конструкции достаточно прочные, но менее стойкие к коррозии. При их строительстве выполняют внутреннюю укладку для защиты от действия агрессивных газов.

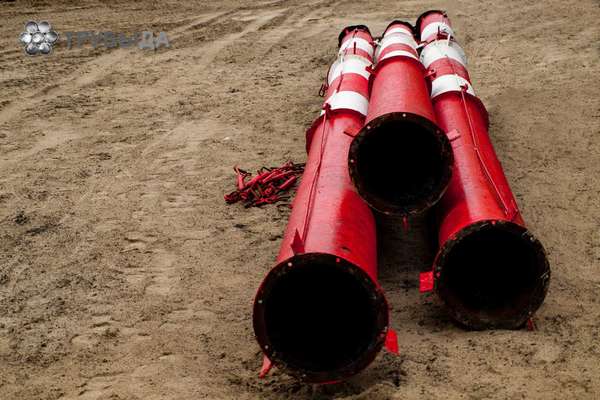

В отличие от первых двух типов, труба металлическая дымовая для котельной может быть нескольких типов:

  1. Классические колонные представляют собой бетонный фундамент с выходящей из него стальной трубой.
  2. Усиленные фермами предназначены для использования на крупных котельных. Ферма состоит из металлических стержней, расположенных вдоль и поперек. Они соединены с анкерной корзиной, удерживающей дымоход вертикально.
  3. Мачтовый тип представляет собой ствол дымохода, усиленный каркасом, прочно удерживающимся растяжками.
  4. Бескаркасные предназначены для обеспечения дымоотвода в частных домах. Конструкции отличаются простотой монтажа и небольшой высотой.
  5. Встроенные дымоходы оборудуют в стенах дома и усиливают кронштейнами.
Читайте также:  Изготовление оригинальных ламп и светильников из водопроводных труб

В зависимости от сложности системы отопления все типы могут быть одноствольными или многоствольными.

Требования к дымоходам

Дымовая труба отводит и рассеивает вредные продукты горения топлива в атмосферу. Важно правильно ее спроектировать и построить. В противном случае внутренние стенки будут забиваться сажей, пеплом, копотью, блокируя отводящий канал и предотвращая вывод дымных масс, делая невозможной работу котельной.

Существуют технические нормативы, которые четко регламентируют параметры дымоотводов:

  1. Кирпичные конструкции должны быть выполнены в форме конуса высотой от 30 до 70 м, диаметром от 60 см. Минимальная толщина стенки 180 мм. В нижней части обязательно должны быть оборудованы газоходы с ревизиями для осмотра.
  2. Трубы из металла, используемые для монтажа дымоходов, изготавливают из листовой стали 3-15 мм. Соединение отдельных элементов осуществляют методом сварки. Высота дымохода не должна превышать 40 м. Диаметр может быть от 40 см до 1 м.
  3. Для обеспечения устойчивости металлических конструкций на расстоянии 2/3 от высоты трубы устанавливают кронштейны или анкеры, к которым крепят растяжки.
  4. Высота дымохода (независимо от материала изготовления) должна быть на 5 м выше кровли зданий, расположенных в радиусе 25 м.

Размеры конструкции рассчитываются с учетом объема печи и климатических условий, чтобы при любой температуре воздуха обеспечивалась тяга.

Срок службы такого дымохода

Эксплуатационные сроки дымоходных конструкций напрямую зависят от материалов, из которых они изготовлены:

  1. Самыми долговечными являются кирпичные трубы. Их используют до 100 лет.
  2. При правильном монтаже и эксплуатации железобетонные дымоходы могут прослужить около 50 лет.
  3. Средний срок службы металлических труб составляет 10 лет. При наличии внутренней защиты и щадящих условий эксплуатации его можно продлить до 30 лет.

Изготовление и установка дымохода

Ввиду сложности конструкции дымоходных труб проектирование сооружения должны выполнять исключительно специалисты. При этом учитывается множество входных данных, связанных с местоположением объекта, климатическим поясом с присущими ему условиями, интенсивностью эксплуатации печи и топлива.

Читайте также:  Водопроводная труба из полиэтилена низкого давления 32 мм

Для расчета высоты и других параметров, построения чертежа используется формула, данные для которой берутся из сопровождающей оборудование документации.

Монтаж дымовой трубы котельной из металла подразумевает учет еще одной величины расхода топлива, в процессе сгорания которого выделяется много золы. Если эта цифра не превышает 5 т/сутки, высота конструкции должна быть менее 30 м, в противном случае эксплуатационный срок сильно сокращается.

Разработаны стандарты для котельных промышленного масштаба:

  1. Высота кирпичных дымоходов варьируется в пределах 30-70 м с диаметром отверстия в верхней части от 60 см до 8 м.
  2. Железобетонные конструкции можно строить высотой до 300 м с диаметром вверху до 10 м.
  3. Стальные дымоходы могут быть 30-40 м в высоту, с диаметром от 40 см до 1 м.

Диаметр трубы зависит от веса топлива, которое сжигается за заданный временный промежуток. Кроме того, учитывается скорость газов на выходе из дымохода. При естественной тяге эта цифра равна 15-20 м/с, при искусственной 35-40 м/с.

Неправильное проектирование дымохода может привести к отсутствию тяги. Чрезмерно увеличенная высота станет причиной образования конденсата на внутренних стенках. В результате проходимость трубы снизится.

Обслуживание и чистка

В процессе эксплуатации котельных дымоходы изнашиваются, поэтому им постоянно требуется техническое обслуживание и ремонт. Этими работами занимаются рабочие со специальными навыками и знаниями.

Наиболее подверженная часть дымохода оголовок, т.к. на него оказывается давление изнутри, воздействуют температура и окружающая среда. В случае разрушения можно провести точечный ремонт кирпичной кладки или бетонной конструкции. При сильном уроне придется отстроить их заново.

При появлении трещин на кирпичных и бетонных дымоходах трещины и щели заделывают специальными растворами, разрушенные кирпичи меняют на новые. В случае повреждения металлических секций дымохода проводят их замену.

Наиболее подвержено разрушению защитное внутреннее покрытие, называемое футеровкой. Оно требует к себе постоянного пристального внимания, периодических осмотров и диагностики. При выявлении нарушения целостности рабочие осуществляют затирку поврежденных участков. Если точечным ремонтом ситуацию спасти не удается, производится полная замена покрытия.

Читайте также:  Что означает аббревиатура ПВД: расшифровка

Еще одной обязанностью специалистов является ремонт стяжных колец во избежание их растрескивания. Если вернуть функциональность старого элемента не представляется возможным, устанавливают дополнительные кольца.

Обслуживание включает в себя покраску поверхности дымоходов. Такие работы подразумевают применение метода промышленного альпинизма, т.к. он наиболее эффективен в плане использования механизмов и дополнительного оборудования.

Т.к. через трубу дымохода проходят не только дым и газы, но и пепел с сажей, в процессе эксплуатации происходит наслоение этих элементов на стенках, в результате проходимость будет снижена или полностью исчезнет. Для предотвращения такой ситуации периодически проводится чистка внутренней трубы бригадой специалистов.

Чистка бывает механической и химической. В первом случае процедуру применяют, если труба не слишком высокая и оборудование способно справиться с засором. Однако наиболее востребовано очищение химическими средствами, т.к. это позволяет без труда достичь любого участка внутри конструкции и избежать механических повреждений поверхности трубы.

Самая сложная и затратная часть обслуживания демонтаж дымовой трубы котельной вследствие окончания срока службы или невозможности восстановить повреждения посредством капитального ремонта.
