Как изготовить и установить дымоход для печи длительного горения

При создании дымоходов для печей длительного горения необходимо соблюдать требования СНиП 41-01-2003 для безопасной эксплуатации конструкции. Изделия производят стенными, насадными, сборными, модульными и т.д. Трубы для вывода продуктов горения изготавливаются из металлических листов, кирпичей, керамических блоков, железобетонных элементов. Материалы определяют технологии монтажа изделий, габариты, виды креплений.

Виды и конструкции

Дымоход для печи длительного горения различается материалами изготовления.

Распространены варианты каркасов:

  • из кирпичных блоков;
  • из листов металла (с 1-3 слоями и утеплителем);
  • из плит асбоцемента;
  • из железобетонных блоков;
  • из керамических кирпичей.

Сформированы разновидности изделий по типу конструкции:

  • стенные;
  • коренные;
  • насадные;
  • сборные и т.д.

К стенным дымоходам относятся конструкции из кирпичных блоков, составляющие единое целое со стеновой панелью. Нижняя часть изделия опирается на основание стены.

Дымоотводы коренного типа устанавливаются отдельно, монтируются на фундаменте, располагаются у внешней стеновой панели здания. Изделия выполняют из кирпича либо керамических блоков.

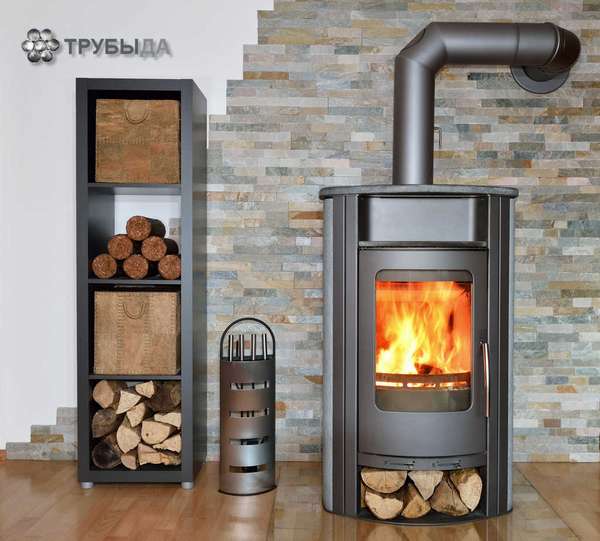

Насадные дымоходы крепятся на камине либо печи. Изделия отличаются небольшой массой. Метод оптимален для дымоходов металлических однослойных конструкций либо конструкций из сэндвич-панелей.

Конструкции сборные из стальных листов подвешиваются на несущих каркасах, не снабжаются основанием. Устройство металлического дымохода отличается небольшим весом, на поверхностях не скапливается сажа, конденсат. Изделия состоят из нескольких слоев металла, при необходимости дополняются утеплителями.

Требования к дымоходу

Согласно требованиям к дымоходам для печи длительного горения диаметр изделий должен соответствовать параметрам котла либо камина (ГОСТ Р 51032-97). Технические характеристики отопительных агрегатов и сопровождающих конструкций зафиксированы в СНиП 41-01-2003.

Правила включают габаритные параметры:

  • минимальный показатель высоты дымоходной конструкции должен быть не меньше 5 м от источника горения либо решетки колосниковой;
  • для кровли плоской дымоход должен быть не меньше 1 м;
  • при размещении на скате крыши в промежутке до 1,5 м от конька дымоход должен возвышаться на 0,5 м;
  • при установке на 1,5-3 м до конька дымоход должен быть ниже уровня горизонтального ребра кровли;
  • при монтаже на расстоянии более 3 м от конька дымоход крепится под углом не больше 10°;
  • длина участков с горизонтальными либо наклонными поверхностями не должна быть более 1 м;
  • для изделий из керамических блоков недопустимы горизонтальные части, строительство конструкции выполняется вертикально.

По требованиям к обеспечению пожаробезопасных характеристик поверхности дымоходов размещают до печей, каминов из керамики, металлических листов на расстоянии от 0,25 м. Печные конструкции из сэндвич-панелей размещают от 130 мм.

Каркасы из горючего сырья по требованиям пожарной безопасности защищают специальной штукатуркой из гипса либо цемента, покрытие выкладывается слоем от 25 мм.

При укрытии кровли материалами с горючими характеристиками (листовой ондулин, рулонный рубероид, битумные плиты) необходимо на оголовок трубы дымохода закрепить искрогаситель.

Внешний слой из сэндвич-панелей не должен быть менее 0,7 мм.

Какой лучше выбрать

Выбор конструкции печного дымохода зависит от вида топлива в печи.

Популярны твердые материалы:

  • дрова;
  • топливные гранулы (пеллеты);
  • торфяные плиты;
  • уголь и т.д.

Необходимо учитывать, что трубы для вывода продуктов горения из кирпичных блоков и асбестоцемента не подходят для топлива с химическими составами. В конструкции загружают дрова, уголь и т.д. При монтаже трубы требуют дополнительного утепления. Изделия подходят для частных домов, хозяйственных построек.

Металлические конструкции не требуют утепления, бюджетны, отличаются средним сроком службы (до 10 лет). Монтаж дымоходов из стальных листов сложнее, требует специального оборудования (сварочный аппарат, приборы для резки по металлу).

Трубы из керамических блоков универсальны, устойчивы к воздействиям кислотно-щелочных паров, стойки к процессам коррозии. Конструкции отличаются высокими теплоизоляционными характеристиками, гладкие внутренние поверхности не задерживают продукты горения. Срок службы изделий из керамики достигает 50 лет. Необходимо учитывать большую стоимость материалов, сложную установку, т.к. требуется формировать фундамент.

Конструкции из сэндвич-панелей отличаются небольшой массой, универсальны, т.к. подходят для монтажа снаружи и внутри строения. Изделия долговечны, ремонтопригодны, легко монтируются, представлены широким ассортиментом моделей.

Изготовление и установка дымохода своими руками

Способ изготовления трубы длительного горения своими руками зависит от сырья и типа строения. Доступный для начинающих мастеров метод создание конструкции модульного типа из подготовленных деталей. Готовый модуль может монтироваться в процессе возведения здания либо в построенном доме без нарушения целостности каркаса и перекрытий. Для монтажа металлических каркасов необходимы сварочные работы.

Чертеж и схемы

До начала работ необходимо тщательно замерить высоту главного и мансардного помещений, стеновых панелей. На основе данных выполняются расчеты диаметра дымохода, высота трубы, толщина плит. Для соблюдения требования СНиП 41-01-2003 и пожарной безопасности выполняется подробный чертеж изделия, составляется схема креплений, подсчитываются комплектующие элементы.

На чертеже указываются:

  • керамзитный блок;
  • армировочный канал;
  • вентиляционный канал;
  • гильза;
  • теплоизоляция;
  • канал проветривания утеплителя.

Инструменты и материалы

Для работы необходимы:

  • швеллер;
  • киянка, топор;
  • молоток;
  • ножовка по металлу;
  • рулетка и строительный уровень;
  • саморезы, скобы, гвозди.

При обшивке каркаса металлическим листом требуется сварочный аппарат.

Материалы зависят от вида конструкции. Для стандартных изделий необходимы:

  • керамические кирпичи;
  • стальные листы;
  • шпатлевка;
  • цемент.

Этапы изготовления

Изготовление дымоходов для дровяных печей длительного горения включает этапы:

  • выбора перехода от котла к дымоходному блоку;
  • установки гильзы;
  • монтажа кронштейнов;
  • утепления дымохода;
  • гидрозащиты конструкции;
  • установки защитного конвектора;
  • обработки и декорирования (шпаклевка швов, окрашивание поверхностей огнестойкой краской).

Правила монтажа

При установке блока из керамических элементов необходимо обеспечить ровное основание, симметричность которого проверяется строительным уровнем. Недопустимы перекосы, деформирование фундамента.

Швы между модулями скрепляются специальным раствором, устойчивым к воздействию агрессивных химических сред. При разведении смеси необходимо соблюдать рекомендации по пропорциям от производителя. При реализации больших дымоходов необходимо готовить смесь небольшими порциями перед кладкой для предотвращения застывания сырья и деформации конструкции.

Работы начинаются с установки на основание внешнего корпуса (керамзитобетонного). В конструкцию устанавливаются утепляющее сырье и арматура. Проемы с армирующими прутьями заполняют раствором цемента. Смесью соединяют стыки элементов дымохода. Затем устанавливается блок с емкостью для конденсата и отводом влажного воздуха.

При отсутствии утепления элементы конструкции остывают, снижается тяга. Оптимально использовать базальтовую вату, материал является огнестойким, температура плавления сырья составляет +1000°. Трубу укрывают несколькими слоями утеплителя, который крепится хомутами либо вязальной проволокой. Необходима изоляция материала от влаги при смене погодных условий.

В элементах из керамзитобетона вырезают проемы для подсоединения к котлу либо камину, крепления ревизионной дверцы. Стыки соединяют раствором средней плотности, остатки материала убирают увлажненной губкой. Участки дымохода, проводимые через кровлю, скрепляются хомутами.

После установки конструкции выполняется монтаж огнезащиты воздуховодов, дефлектора. Завершаются работы декоративной отделкой внешнего слоя, герметизацией стыков.
