Автономное отопление подразумевает вывод продуктов сгорания из здания, будь-то котел или открытый камин в гостиной. Для этого устанавливаются дымоходные системы.
Требования к устройству дымохода
Системы дымоходов сложная конструкция, предназначенная для вывода дыма и угарного газа на улицу. Этот процесс обеспечивается тягой, а для того чтобы она существовала, нужно правильно спроектировать дымоход. Лучше всего задействовать специалистов, но можно использовать и стандартные схемы, наиболее подходящие для отдельно взятого случая.
Требования пожарной безопасности обязывают применять негорючие материалы, которые способны выдерживать высокую температуру без потери первоначальных характеристик. Поэтому принято для создания дымохода использовать металлическую или керамическую трубу, строить конструкцию из кирпича или задействовать относительно новые технологии стеклянных конструкций.
Разновидности дымоходных труб
Главной отличительной характеристикой всех дымоходных систем является материал изготовления. Каждый тип имеет свои положительные и отрицательные стороны. При этом монтаж в чем-то схож: труба нужного диаметра соединяется с топливным агрегатом, проходит заданный путь через помещение и выходит на крышу или рядом с ней. При необходимости дымоходная система может быть заложена другими термостойкими материала в виде красивой отделки.
Инновационный стеклянный дымоход
Стеклянные современные дымоходные системы ввиду высокой стоимости используются только в тех случаях, когда важную роль играет эстетическая составляющая. Они изготавливаются из специального каленого огнеупорного стекла, не подверженного коррозии и стойкого к воздействию агрессивных веществ, которые входят в состав дыма.
Благодаря гладкой поверхности, внутри трубы не задерживаются частицы дыма, сажи и копоти. Конструкция никогда не забьется. Кроме того, каленое стекло безопасно для здоровья, так как при разбивании края осколков тупые и не наносят вреда.
Высокая цена на такие системы обусловлена дороговизной самого материала изготовления и сложностью монтажа.
Стальные дымоходы
Модульные дымоходные конструкции из стального трубопроката пришли на замену привычным для нас кирпичным дымоходам, так как кладка неспособна выдерживать мощность современных отопительных устройств. Отличаются они высокой прочностью, устойчивостью к кислотным средам и ржавчине, легкостью монтажа.
Все необходимые элементы конструкции изготавливаются в широком ассортименте, нужно только их грамотно подобрать и собрать изделие воедино. При необходимости можно сделать составляющие по индивидуальному чертежу.
Существует два вида стальных дымоходов:
- Одноконтурные системы представляют собой трубы и соединения из нержавеющей стали. Они предназначены для установки внутри помещения.
- Двухконтурные дымоходы включают несколько слоев. Внутри находится труба из стойкой к окислению стали. Затем следует прокладка из теплоизолирующего материала. Сверху располагается покрытие их нержавеющей или оцинкованной стали.
Системы второго типа применяются в том случае, когда необходимо проложить дымоход через улицу или неотапливаемые помещения.
Керамические дымоходы
Широкая популярность керамического дымоотвода связана с высокими эксплуатационными характеристиками материала изготовления. Такие системы способны простоять более 30 лет.
Керамические трубы могут быть изолированы контуром из пеноблоков и покрыты стальным слоем. Часто их используют для замены неисправного существующего дымохода путем установки внутри кирпичной шахты.
Монтаж дымохода
Современные дымоходные системы сильно упростились за последние десятилетия. Теперь все работы по монтажу сводятся к тому, чтобы собрать элементы дымохода и подсоединить его к отопительному прибору. При этом не теряют своей популярности и кирпичные дымоотводы.
Монтаж дымоходов разных типов осуществляется в заданной последовательности и с учетом требований по технике пожарной безопасности.
Инструкция по кладке дымоотвода из кирпича
Дымоход из кирпичной кладки муруют в форме прямоугольника от печки или камина до самого потолка, а затем выводят на крышу. Существует небольшой нюанс такой конструкции: она должна быть оснащена распушкой утолщением стенки на уровне перекрытия для защиты смежных материалов от нагревания.
Специалисты-каменщики муруют распушку из кирпичей, расширяя стенку трубы ближе к перекрытию и переходя к стандартному размеру выше него. Но существует упрощенный вариант исполнения с использованием опалубки, армирования и цементного раствора.

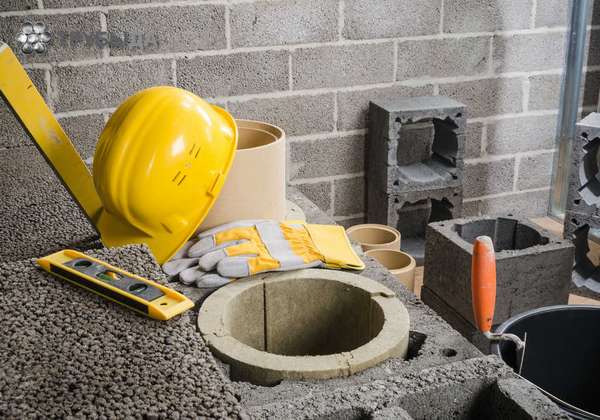

Как сделать керамический дымоход
Система керамического дымоотвода состоит из трех оболочек: внутреннего облицовочного, среднего теплоизоляционного и внешнего кирпичного. Элементы трубы плотно вставляются друг в друга, исключая попадание конденсата. Установку выполняют в такой последовательности:
- Поверхность, на которую будет устанавливаться конструкция, выравнивается. Ее покрывают цементным раствором и устанавливают первый элемент системы.
- На нужной высоте монтируют тройник для подключения отопительного прибора.
- Производят сборку всех сегментов с промазыванием стыков специальным кислотным раствором, излишки которого убирают мокрой ветошью.
Для проведения осмотров системы необходимо установить в конструкцию элемент с отверстием. Нужно собрать сооружение так, чтобы на уровне перекрытия стыков не было. В обратном случае место соединений рекомендуется обработать дополнительно гидроизоляционным средством.
Монтаж металлического сэндвич дымохода
Металлические сэндвич трубы состоят из трех элементов: стального центра, теплоизоляционного слоя и наружного оцинкованного покрытия. Для сборки конструкции выпускается множество элементов, предусматривающих даже самые сложные схемы прохождения дымохода. Такая система эффективно выводит продукты горения, не допускает попадания влаги извне, предотвращает перегрев наружного слоя и сохраняет тепло внутри.
Для установки металлической сэндвич-конструкции нет необходимости выравнивать поверхность. Начинается процесс с установки отрезка трубы без утеплителя, так как его близкое расстояние к топке может привести к обгоранию материала, повреждению дымохода и даже пожару. Затем стык между трубой и раструбом изолируется заглушкой и начинается монтаж других секций.
Для удешевления конструкции некоторые умельцы пытаются сделать оцинкованную трубу своими руками. Для этого берут металлопрокат разного диаметра: большой из тонкой оцинкованной стали и меньший из прочного металла. Устанавливают их друг в друга, центрируют и заполняют образовавшуюся пустоту строительной пеной.
Способы вывода дымохода
Существует два метода вывода дымовыводящей конструкции: через стену и крышу. В первом случае сначала производится монтаж горизонтальной части системы с выходом за пределы здания. Затем трубу поворачивают на 90° и ведут вверх. Второй метод подразумевает выход трубы через перекрытие и кровлю.
