Изготовление водостока из канализационных труб своими руками

С целью сохранить целостность фундамента и отделку фасада от воздействия капающей с крыши воды по всему периметру дома устанавливают систему из желобов и труб. Готовые изделия и комплектующие к ним стоят дорого, поэтому многие умельцы делают водосток из канализационных труб своими руками. Конструкция обладает всеми свойствами магазинных аналогов, ничем не уступая в эстетичности и функциональности.

Инструменты и материалы

Для создания водосточной системы нужно использовать канализационные трубы диаметром 11 см для желобов и 5 см для вертикальных стоков. Кроме того, понадобятся тройники (11 см входы, 5 см выходы), угловые переходники, кронштейны и хомуты.

Для нарезки элементов нужной длины можно воспользоваться болгаркой с диском для пластика (под воздействием других дисков трубы будут нагреваться и плавиться) либо электрическим лобзиком, ручной ножовкой.

Кроме того, понадобятся:

• измерительный инструмент;
• шнуровка для отбивания линии установки кронштейнов;
• отвертка;
• любой подходящий для наружных работ герметик;
• крепежные элементы (саморезы, дюбеля).

Для желобов нужна труба, разрезанная пополам по всей длине. Чтобы сделать ровный рез, можно зафиксировать направляющие рейки. Если разрезание будет осуществляться ручной ножовкой, достаточно прорисовать линию.

С чего начать

Чтобы собрать водостоки своими руками из канализационных труб, нужно в первую очередь снять точные замеры периметра крыши и высоту стен до козырька. По полученным данным приступить к созданию схемы водостока. Она должна не только отображать длину желобов и высоту стоков, но и расположение кронштейнов и держателей, чтобы надежно установить водосточную трубу. На схеме рекомендуется прорисовать места размещения тройников, муфт и переходников для сборки деталей с разным диаметром и соединения одинаковых частей.

Вертикальные стояки необходимо расположить на расстоянии не более 5 м друг от друга. Кронштейны под желоба нужно крепить через каждые 50-60 см. Хомуты для вертикальных элементов в среднем через каждый 1 м.

После того как схема полностью готова, появляется возможность подсчитать количество материала и комплектующих, которые нужно приобрести.

Технология монтажа водосточной системы

Для того чтобы понять, как сделать водосток из канализационных труб, необходимо изучить требования к этой конструкции. Обязательно наличие:

• горизонтальных открытых желобов для беспрепятственного поступления туда воды с крыши;
• вертикальных стоков для отвода собирающейся жидкости;
• уклонного расположения горизонтальных и отступ от стен вертикальных элементов водосточной системы.

Процесс сборки и монтажа делится на несколько этапов:

1. Установка желобов на кронштейны и через муфты.
2. Соединение с желобами и крепление к стенам стоков.
3. Сооружение защитных элементов.

Изготовление желобов

Для того чтобы сделать из канализационной трубы диаметром 11 см водосточный желоб, ее необходимо распилить по всей длине на 2 равные половинки. Поэтому, покупая трубу, нужно рассчитывать, что ее метраж должен быть в 2 раза меньше, чем длина желоба.

При распиле разными инструментами существуют нюансы:

1. При разрезании болгаркой нужно приобрести специальный диск для пластика во избежание нагревания и плавления материала. Если такового нет, будет наблюдаться залипание расплавленной массы на защитный кожух. Поэтому его следует снять и обеспечить защиту посредством маски или очков.
2. При использовании электрического лобзика велик риск скоса реза, поэтому нужно соорудить направляющие из деревянных реек, которые будут ограничивать ход полотна.
3. Если распил осуществляется ножовкой, достаточно закрепить скотчем линейку, которая и будет указывать на расположении линии разреза.

Для монтажа желоба и состыковки его со стояками потребуется соединение через тройник. Для обеспечения надежного сцепления и крепости конструкции в местах отхода вертикальных элементов трубу нужно оставить нетронутой, выполняя рез не доходя до края 10-15 см.

Подготовка и монтаж кронштейнов

Для монтажа желобов к крыше используются кронштейны, которые можно купить готовыми или сделать самостоятельно, выгнув из металлических полос крепежи соответствующей формы и размера.

Для крепления кронштейнов применяют несколько способов:

• на ветровые доски без демонтажа элементов кровли;
• к стропилам, если ветровые доски в конструкции не предусмотрены (без необходимости разборки крыши);
• на кровельную обрешетку во время сооружения кровли или с предварительным демонтажем тех деталей, которые закрывают к ним доступ.

При установке необходимо учитывать следующие факторы:

• край покрытия крыши выступает минимум на четверть от края желоба;
• внешнюю сторону водостока немного скашивают относительно плоскости кровли;
• требуется небольшой уклон в сторону слива дождевой воды.

Когда все подготовительные и измерительные работы выполнены, приступают непосредственно к монтажу кронштейнов:

1. Закрепляют крайние элементы.
2. Натягивают между ними бечевку и производят установку промежуточных крепежей.
3. Устанавливают пластиковые тройники для соединения со стояками.
4. Монтируют желоба.

Монтаж водосточных стояков

Для монтажа стояков водосточной системы используются канализационные трубы диаметром 5 см, которые присоединяют к желобам через специальные тройники. При необходимости можно сделать водостоки из кусочков, соединяя их переходниками встык с промазыванием герметиком.

Процесс производится в соответствии со следующими требованиями:

• расстояние от стояка до стены должно быть не менее 10 см;
• крепление к поверхности осуществляется посредством хомутов, которые устанавливаются снизу вверх к желобам;
• шаг установки крепежей допускается не более 150-200 см;
• при присоединении к тройнику край трубы сначала покрывают герметиком для исключения протекания воды.

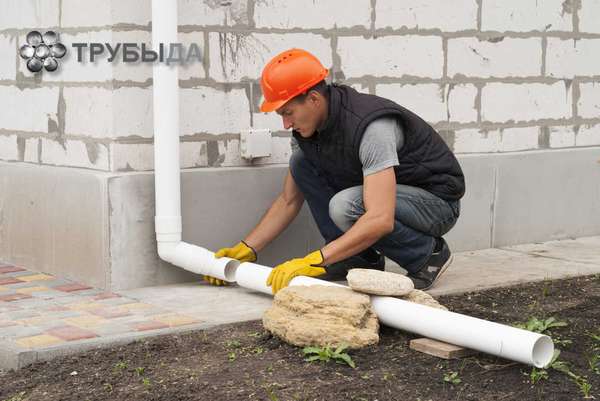

Так как водосток предназначен обеспечивать надежную защиту фундамента, нижний край стояка соединяют с ливневой канализацией. Если таковой нет, потребуется установить колено специальной формы, под которое в дальнейшем будет устанавливаться емкость для сбора дождевой и талой воды.

Защита водосточной системы

Для обеспечения функциональности водосточной конструкции ее требуется защитить от засоров листьями и крупным мусором. Если прочистить желоба не трудно, то для освобождения вертикальных труб для слива понадобится приложить немало усилий и потратить много времени.

Защитная конструкция представляет собой систему решеток по всей поверхности желобов или в местах входа в стояки на тройниках. В первом случае металлическая сетка разрезается на длинные полосы и скручивается в цилиндры, размер которых будет чуть меньше диаметра труб. Фиксация производится с помощью хомутов после укладки в горизонтальные элементы.

Если принято решение установить решетки только на входы в стояки, из сетки вырезают круглые детали и закрепляют на каждом тройнике. Следует понимать, что такая конструкция потребует регулярного очищения.

Основные моменты и ошибки

Чтобы после сборки водосточной системы из канализационных труб самостоятельно, она отвечала всем требованиям, рекомендуется придерживаться следующих правил:

• выдержать уклон в сторону стояков для качественного отвода воды даже в случае сильных осадков;
• для гидроизоляции используется универсальный или наружный герметик;
• желоба располагаются ниже среза крыши;
• лучше всего спланировать конструкцию еще на стадии монтажа кровли и установить удлиненные кронштейны непосредственно к обрешетке.

Самые распространенные ошибки допускаются при сборке.

Использование для желобов труб с маленьким диаметром в результате приводит к тому, что отверстия получаются мелкими, и вода стекает через края.

Несоблюдение уклона и игнорирование необходимости качественной гидроизоляции отразится на эффективности работы водостока.

Неустановка защитных решеток приведет к засору вертикальных элементов конструкции.

Если при подключении к ливневой канализации край стояка располагают выше уровня промерзания земли, это приводит к закупорке.
