Изготовление и монтаж ворот из профильной трубы

Самостоятельно изготовленные ворота из профильной трубы являются отличной альтернативой готовым конструкциям, произведенным промышленным способом. Это обусловлено сложностью их доставки на участок, высокой ценой, ограниченным спектром размеров и дизайна. Для проектирования и сборки въездной группы достаточно набора бытовых инструментов и умения ими пользоваться. Кроме этого, творчески подойдя к делу, можно собрать сооружение любого размера, стиля и конфигурации.

Виды

Выбирая конфигурацию, размер и отделку полотен, необходимо учитывать такие факторы, как:

• тип грунта и глубина его промерзания;
• наличие подъездных путей;
• размер придомовой территории;
• расположение строений вблизи въезда;
• стиль оформления забора.

По способу открывания въездные конструкции подразделяются на следующие категории:

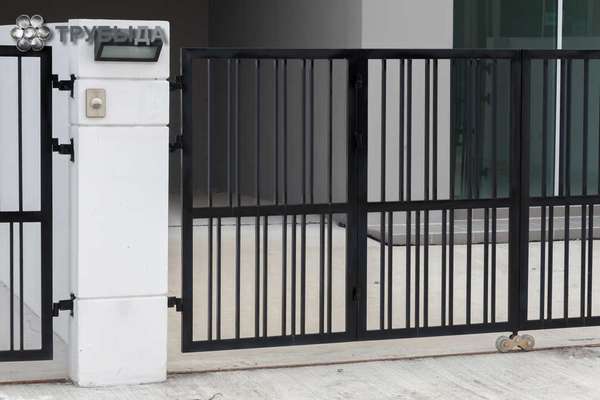

1. Распашные. В таких сооружениях каркасы ворот из профильной трубы подвешиваются на петли, закрепленные на опорах. Изготавливаются в одностворчатом и двухстворчатом вариантах. Могут открываться в обе или только одну сторону. В условиях коттеджных и дачных поселков выбор делается в пользу поворачивающихся внутрь изделий.
2. Откатные. В большинстве случаев изделия делаются одностворчатыми. Передвижение полотна осуществляется по нижнему рельсу, верхней направляющей или комбинированным способом. Откат производится мускульной силой или с помощью электромотора. Конструкции позволяют экономить полезную площадь на небольшом участке в условиях плотной застройки.

Существуют такие виды заполнения проемов полотен:

1. Закрытые. Каркас обшивается материалом, закрывающим внутренний двор от посторонних взглядов.
2. Полупрозрачные. Используются светопрозрачные панели, частично открывающие обзор изнутри и снаружи.
3. Открытые. Проем заделывается решетками или прозрачными плитами. Часто их сочетают.

При оформлении ворот используются декоративные элементы, подсветка и отделывание художественной ковкой.

Материалы для изготовления

Для работы потребуются такие материалы:

1. Профильные трубы. Они изготавливаются из нержавеющей, углеродистой и оцинкованной стали. По способу производства изделия подразделяются на бесшовные, сварные, горячекатаные и холоднокатаные. Лучшим выбором являются бесшовные оцинкованные секции. Металл этого типа отличается прочностью, долговечностью и пластичностью. Для опор используются профили 100х100 мм, каркаса 50х50 мм, а перемычек 30х30 см.
2. Петли. Являются элементом конструкции, испытывающим самые сильные нагрузки. Рекомендуется приобретать детали из нержавейки, которая устойчива к коррозии, механическим нагрузкам и истиранию. Для каждой створки следует приобретать не менее 3 петель. Они должны быть прочными, с заранее изготовленными отверстиями для крепления. Это обусловлено тем, что во время сварки геометрия петель может быть нарушена.
3. Саморезы, болты и гайки. Метизы предназначены для соединения деталей конструкции между собой, прикрепления отделки, обслуживающих и вспомогательных систем.
4. Ролики и направляющие. Приобретаются или изготавливаются при монтаже откатных конструкций.
5. Грунтовка и краска для металла. Нужна в том случае, когда для строительства используется углеродистая сталь без цинкового покрытия.

Для сборки ворот необходимы такие инструменты и приспособления:

• стапель;
• масляный уровень;
• болгарка с дисками для резки и шлифования металла;
• электрическая дрель;
• шуруповерт;
• сварочный аппарат;
• рулетка;
• уголок;
• молоток;
• отвертка;
• малярная кисть и валик.

Перед началом сборки створок необходимо установить стойки. В ходе этого процесса могут возникнуть некоторые обстоятельства (усадка, смещения), которые внесут коррективы в проект строительства. Лучшим вариантом является бетонирование в земле асбестоцементной трубы. После этого в нее вставляется опора и заливается цементным раствором. Такое решение позволит избежать возникновения перекосов и отклонений опоры от вертикали.

После полного застывания бетона столбы соединяются бетонной перемычкой глубиной до 60 см. Эта конструкция предотвратит их наклон под действием веса створок.

Сборка и монтаж каркаса

Изготовление каркаса проводится после того, как опоры для него примут постоянное статичное положение, что даст окончательные и точные данные о размерах проема. Зная, как правильно сварить ворота из профильной трубы, следует начинать с изготовления стапеля. Сделать его можно из бруса или стального уголка. Рабочая поверхность должна быть ровной с перепадом по высоте не более 1%.

Монтаж каркаса проводится в такой последовательности:

1. Нарезка заготовок. Делать это нужно болгаркой, постоянно контролируя положение круга. Разметку лучше делать мелом, который хорошо видно на темном фоне. Края звеньев следует сразу очистить от окалины и ржавчины. Соединять вертикальные и горизонтальные фрагменты можно под углами 45° или 90°. Во втором случае потребуется установка заглушек.
2. Выкладывание заготовок по контуру прямоугольника. После проверки углов, вертикали и горизонтали створок проводится их фиксация прихватками.
3. Сваривание прямоугольника по углам. Сделать это нужно по нескольким точкам, чтобы иметь возможность корректировки изделия, которое может повести от жара. После выравнивания рамы проводится окончательная сварка.
4. Подгонка и установка укосин. На каждую створку крепится 1-2 такие детали. Они необходимы для придания воротам устойчивости к искривлению из-за воздействия силы тяжести. Необходимо добиться герметичности швов, чтобы внутрь конструкции не попала вода.
5. Присоединение петель. Лучше это сделать с помощью болтов, чтобы изделие не деформировалось от высокой температуры.
6. Стачивание окалины, полировка и окрашивание рамы.

Заключительным этапом монтажа является обшивка или наполнение каркаса. Для этого используется крученый или прямой прут, закаленное стекло или поликарбонат, листовой металл или древесина.



Грамотно составленный чертеж является залогом качественной сборки въездной группы, ее прочности, долговечности и презентабельности. Изготовить его можно на бумаге или компьютере.

В проекте следует отобразить:

• опоры с фундаментом;
• петли и способ их крепления;
• раму каркаса;
• укосины и поперечины;
• замковое устройство;
• верхние фиксаторы створок;
• облицовочный материал;
• система автоматического открывания и стопоры.

Продуманная схема позволяет точно рассчитать потребность в строительных материалах и крепежных приспособлениях.
