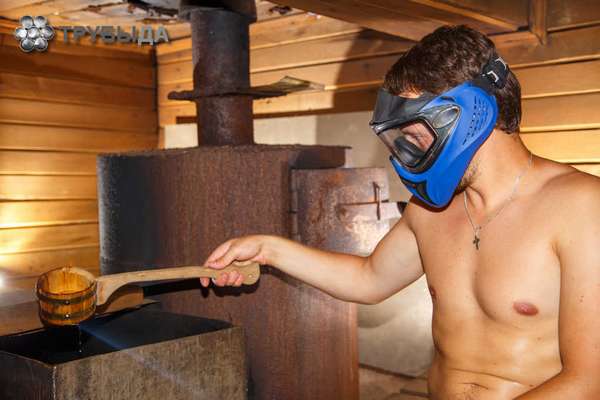

Изготовление и монтаж печи из трубы для бани

Сделать печь из трубы для бани можно своими руками. При любом расположении корпус уже практически готов, его нужно только немного доработать: установить стенки из стальной пластины на торцах, прорезать отверстия для топочной дверцы и дымохода.

Виды и характеристики

Все разновидности банных отопительных приборов сводятся к 2 типам:

  1. Горизонтальные. Печь имеет 2 плоские стенки, в одной из которых нужно сделать топочную дверцу. Водогрейный бак прямоугольной формы при этом иногда навешивают на заднюю стенку. Проблемой может стать медленный нагрев бачка. При установке водогрейки на верхнюю часть конструкции придется дополнительно подгонять кривизну дна или врезать бак в корпус.
  2. Вертикальная конструкция. Получается достаточно компактной и требует для установки бака меньших затрат времени и материалов. Высота такой печи составляет 1,2-1,3 м.

Монтаж каменки на печах обоих типов достаточно прост и требует минимальных навыков работы с металлом. Расположение дымохода может быть и вертикальным, и горизонтальным независимо от конструкции корпуса.

Особое внимание нужно уделить подбору материала для торцовых деталей корпуса. Толщина стальной пластины при этом должна быть подобрана в соответствии с толщиной стены самой трубы. Тонкий металл (менее 6 мм) быстро прогорит, а разница в толщине приведет к короблению стенки и разрушению сварных швов. Стенки водогрейного бака можно сделать из более тонкого металла, если он не будет врезан в корпус.

Подготовка

Для работы с металлом потребуется:

  • болгарка и диски к ней;
  • сварочный аппарат;
  • труба металлическая диаметром 500-530 мм с толщиной стенки 6-10 мм;
  • листовой металл соответствующей толщины;
  • фурнитура для дверец;
  • труба диаметром около 15 см для дымохода;
  • уголок стальной 5х5 см для установки колосников.
Читайте также:  Стоит ли выбирать стальные водопроводные трубы и какой будет срок их службы?

Если самодельная печь для бани из трубы будет установлена в парилке, то на нее нужно наварить бортики для каменки. Делают их из полос металла до 10 см шириной либо сваривают из листовой стали, если нужен больший объем.

Схемы и чертежи

Корпус делают из отрезка длиной около 1-1,3 м. Можно создать собственный чертеж с конструкцией удобной печки.

Банную печь из трубы 530 на плане обозначают в форме прямоугольника. Схема регламентирует места монтажа дверок и их размеры. Отверстие топки большего размера, чем подтопочник. Следует заранее определить место прикрепления бачка в зависимости от ориентации печки в помещении. Трубу дымохода расположить как можно дальше от топочных дверей, лучше всего у противоположной стенки.

Изготовление и монтаж

Простая модель печи в баню из трубы своими руками выполнена в вертикальном варианте. Отверстие для подтопочной дверцы разметить, отложив прямо от среза торца 15-17 см вдоль трубы. Ширина подтопочника около 20-25 см. От размеченного прямоугольника отмерить еще 15 см вдоль трубы. Разметить отверстие топки:

  • провести линию, параллельную верхней границе подтопочной дверцы;
  • ширина отверстия должна быть больше ширины подтопочника на 5-10 см, желательно расположить дверь топки симметрично по отношению к подтопочнику;
  • высота дверцы 25 см, эту мерку откладывать вдоль трубы.

В результате правильно проведенной разметки на трубе должны получиться 2 прямоугольника. Меньший расположен внизу, и одна его сторона срез торца трубы. Больший на 15 см выше его. Вырезать обе дверцы и сохранить металл для створок.

Оформить внутреннюю часть печки:

  • от нижней границы топочной дверцы отступить 5-7 см вниз;
  • наварить куски уголка на стенки трубы, формируя опору для колосника;
  • решетку сделать из полос толстого металла, прутка, круга из листового металла с отверстиями.

Колосник установить внутри печи, приварить к уголкам. Если дымоход будет выведен горизонтально, в стенке трубы, на верхнем ее торце сделать отверстие соответствующего диаметра. Вырезать 2 круга, соответствующих диаметру трубы (для вертикального дымохода отверстие нужно вырезать в 1 круге).

Для бачка еще 1 отрезок трубы длиной около 50 см разрезать вдоль, убрав 1/3 окружности. Вырезать дно бака, аккуратно подгоняя кривизну части, примыкающей к стене печи.

При сборке печи заварить торцевые части подготовленными круглыми деталями, на дверцы прикрепить петли и задвижки, смонтировать их на отверстиях топки и подтопочника. Приварить дно к бачку, всю конструкцию наварить прямо на стенку печи, хорошо закрывая все швы. Вварить патрубок дымохода. На верхнем торце из полосовой стали сформировать бортик каменки.

Горизонтальная

Общая схема устройства горизонтального корпуса печки в баню похожа на предыдущую. Но при горизонтальном расположении высота топки будет ограничена диаметром трубы. Поэтому внутреннее пространство нужно планировать экономно, оставляя для подтопочника только 15 см от нижней границы корпуса. Уголок для опоры колосника в этом случае нужно наварить вдоль трубы на ее противоположных стенках на указанной высоте.

Дверцы оформляют в металлической пластине, которая закроет торец. Для подтопочника можно оставить небольшое отверстие, удобное для чистки. Дверь топки рассчитать так, чтобы ее нижняя граница была приподнята на колосником на 5 см. Высота дверцы может составить 20 см, но ее ширину придется устанавливать самостоятельно. Заднюю стенку вырезать по такому же шаблону, но не прорезать двери.

Детали задней и передней стенки часто делают так, чтобы они образовали ножки, приподнимающие корпус печки над полом. Высота ножек должна быть не менее 30 см. Верхний край торцовых деталей удобнее всего обрезать по диаметру трубы, чтобы избежать образования острых углов печи.

Бортики каменки в этом случае наваривают на верхнюю часть корпуса. Водогрейный бачок нужно целиком сварить отдельно и навесить на заднюю плоскую стенку. Дымоход выводят вертикально, через верхнюю часть корпуса.
